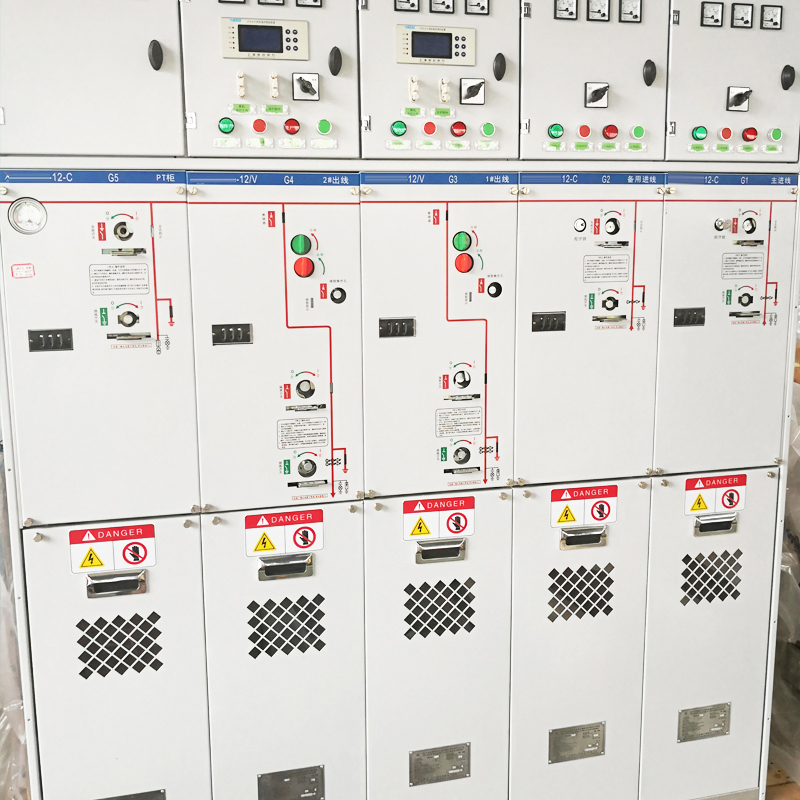

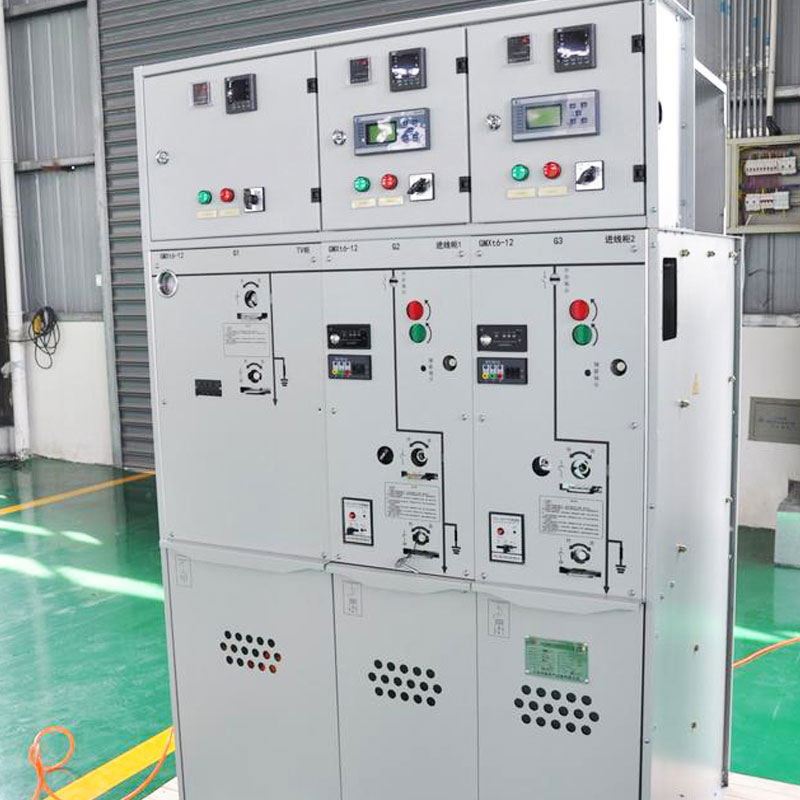

12KV 친환경 가스절연 개폐장치

친환경 배전반의 시장 점유율이 전 세계적으로 계속 증가함에 따라 Cotenele은 전력 산업에서 12KV 친환경 가스 절연 배전반의 중요한 공급업체 중 하나가 되었습니다.

12kV 친환경 가스 절연 개폐 장치는 전기 에너지를 수신하고 분배하기 위해 정격 전압이 12 kV인 전력 시스템에 사용되는 금속 폐쇄 개폐 장치를 말하며, 여기서 절연 및 아크 소호 매체는 주로 SF₆(육불화황, 강력한 온실 가스)입니다. 대신, 온실가스 배출 및 환경 오염을 줄이거나 없애기 위해 건조 공기, 질소, 친환경 가스 혼합물 또는 고체 절연재와 같은 기술을 사용합니다. 당사의 환경 친화적인 가스 절연 개폐 장치는 IEC 62271, (EU) 2024/573, IEEE/ANSI C37.20 및 UL/NEMA 표준과 같은 관련 국제 표준을 충족합니다.

왜 친환경인가?

핵심 "환경 친화성"은 다음에 반영됩니다.

• 친환경 절연 매체: SF6 프리, 스위치, 모선과 같은 주요 부품은 건조 공기 및 N2와 같은 친환경 가스가 채워진 스테인레스 스틸 가스 탱크에 밀봉되어 있습니다. 진공 차단기는 단락 차단을 처리합니다. 지구 온난화 지수(GWP)가 0에 가까운 건조한 공기 또는 질소. 수명이 끝나면 가스는 특별한 회수 없이 대기로 직접 방출될 수 있습니다.
• 재활용 가능한 소재: 제품 수명이 다하면 소재의 90% 이상을 재활용할 수 있어 자원 낭비와 환경 오염을 줄일 수 있습니다.
• 저탄소 작동: 일부 모델은 최적화된 설계와 자연 대류 냉각(팬 없는 작동)을 통해 에너지 소비를 줄입니다.

근무 조건

1. 주변 공기 온도: 최대 +40°C, 최소 -50°C

2. 상대 습도: 일일 평균 95% 이하, 월 평균 90% 이하

3. 고도 ≤1500m(표준 팽창 압력 하에서)

4. 진도 8을 초과하지 않는 진도

5. 화재, 폭발, 심한 오염, 화학적 부식, 심한 진동이 없는 장소

특별 조건:

• 정상적인 작동 조건과 다른 특수한 작동 조건의 경우 제조업체와 최종 사용자 간의 합의가 이루어져야 합니다. 매우 혹독한 작동 환경이 관련된 경우 제조업체 및 공급업체와의 협의가 필수입니다.
• 전기 장비가 2000m 이상의 고도에 설치되는 경우 제조 중에 인클로저 구조를 조정할 수 있도록 특별한 표시가 제공되어야 합니다.

주요 기술 매개변수

친환경 배전반/RMU의 구조는?

12kV 환경 친화적 개폐 장치는 일반적으로 공통 가스 탱크에 밀봉하거나 별도로 밀봉할 수 있는 기능 장치의 유연한 조합을 갖춘 모듈식 설계를 채택합니다. 구조는 상부 격리 또는 하부 격리로 배열될 수 있습니다. 주요 구성 요소는 다음 섹션으로 구분됩니다.

구획

1. 가스 절연 구획: 건조한 공기 또는 질소로 채워진 개폐 장치의 핵심 밀봉 챔버입니다. 모든 기본 충전 부품(버스바, 스위치, 연결부)은 완전히 밀봉되어 외부 환경의 영향을 받지 않는 IP67 보호 등급을 달성합니다.

2. 메커니즘 구획: 가스 절연 구획 외부에 위치하며 로컬 및 원격 작동을 위한 작동 메커니즘과 보조 구성 요소가 들어 있습니다.

케이블실 : 케이블실의 주요 기능은 들어오고 나가는 케이블을 연결하는 데 사용되며 일반적으로 개폐기 하단에 위치하며 안전을 위해 관측창, 조명 장비 및 기계적 연동 장치를 갖추고 있습니다.

3. 저전압실(계기함) : 저전압실(계기함)은 일반적으로 개폐기 상단에 위치하며 주로 보호계전기, 지능형 모니터링 모듈, 에너지미터 등의 2차 장비를 설치하는 데 사용됩니다.

4. 압력 방출 채널: 압력 방출 채널은 가스 절연 챔버의 한쪽에 위치하며 파열판이 장착되어 있어 극한 오류 상황에서 안전하게 압력을 방출하여 작업자와 장비의 안전을 보장할 수 있습니다.

핵심 내부 구성 요소:

1. 진공 차단기: 회로 차단기 또는 부하 차단 스위치의 소호 코어입니다. 고진공에서 아크를 소멸시켜 긴 수명, 유지 관리가 필요 없는 작동 및 높은 차단 용량을 제공합니다.

2. 3위치 단로기: 폐쇄, 절연 및 접지 위치를 통합합니다. 회로 전환 및 안전한 절연을 위해 진공 스위치와 결합되는 경우가 많습니다. 상부 절연과 하부 절연의 차이는 차단기와 관련된 위치에 있습니다.

3. 메인 부스바: 전기 에너지를 수집하고 분배하는 도체. 측면 또는 상단 확장 연결을 통해 개폐 장치 간의 유연한 결합 및 확장이 가능합니다.

4. 작동 메커니즘: 스위치를 열고 닫을 수 있는 전원을 제공하고 완전한 "5가지 방지" 기계적 인터록 시스템을 통합합니다.

5. 지능형 모니터링 및 보호 장치 : 가스 모니터링 장비, 전압 존재 표시기, 전류/전압 센서, 마이크로프로세서 기반 통합 보호 계전기, 배전 자동화 및 원격 제어를 지원하는 스마트 온라인 모니터링 솔루션(밀도 계전기, 압력계, 온도, 수분 모니터링)이 포함됩니다.

6. 기타 구성 요소: 케이블 종단, 서지 피뢰기, 계기용 변압기 등

분류

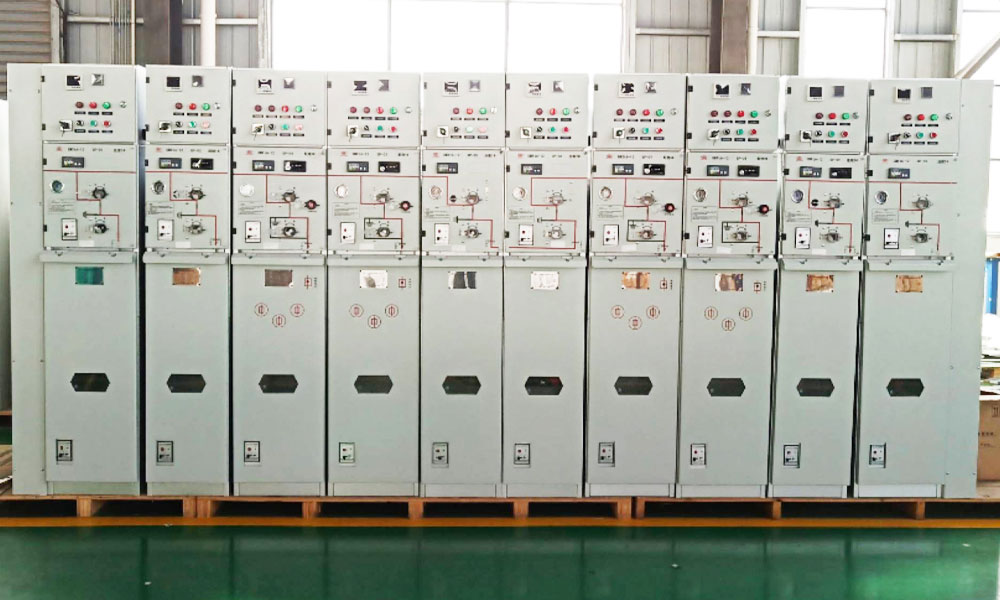

우리의 워크샵

주요 제품 장점

1. 친환경적이고 친환경적입니다.

0 또는 0에 가까운 절연 매체 GWP; 완전 SF₆-free, 온실가스 배출 없음; 높은 재료 재활용성.

2. 안전하고 신뢰할 수 있습니다.

완전 절연 및 밀봉되어 외부 환경에 영향을 받지 않는 충전부; 제로 게이지 압력에서도 절연 요구 사항을 충족합니다. 높은 보호 등급(가스 탱크의 경우 IP67); 완벽한 5중 방지 연동.

3. 컴팩트한 구조

동일한 사양의 SF₆ 스위치기어와 비슷한 볼륨(폭은 460mm, 420mm 등 가능) 작은 설치 공간; 벽에 장착할 수 있어 변전소 공간이 크게 절약됩니다.

4. 유지 보수가 필요 없거나 낮은 유지 보수

진공 단속기의 긴 수명(예: 10,000회 기계적 작동) HV 절연 부품은 노화되지 않습니다. 주요 구성 요소는 정기적인 유지 관리가 필요하지 않습니다. 운영 비용 절감.

5. 강력한 환경 적응성

높은 고도, 극심한 추위, 습도, 오염, 해안 소금 안개, 강한 모래 폭풍 등 가혹한 조건에서도 안정적인 작동이 가능합니다.

6. 높은 지능 수준

가스 압력, 온도, 수분, 전류, 전압에 대한 온라인 모니터링 및 조기 경고를 지원합니다. 유통자동화와 IoT 기능을 통합합니다.

7. 유연한 확장

모듈식 설계는 측면 확장, 상단 확장, 일반 가스 탱크 또는 별도의 가스 탱크를 지원합니다. 편리한 현장 조립 및 연결.

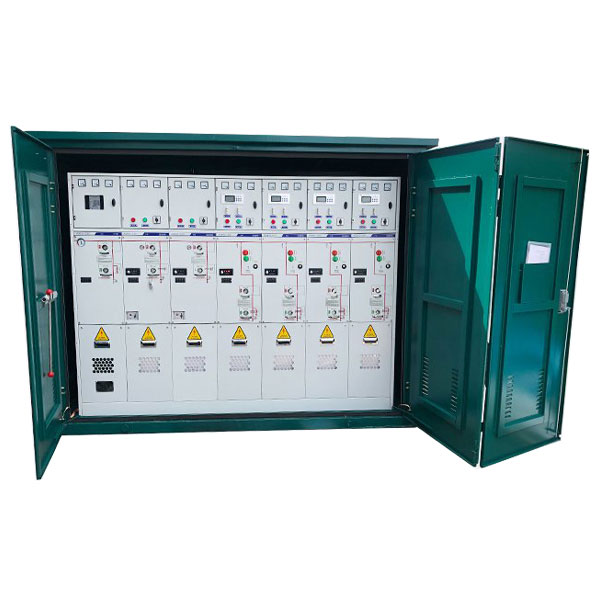

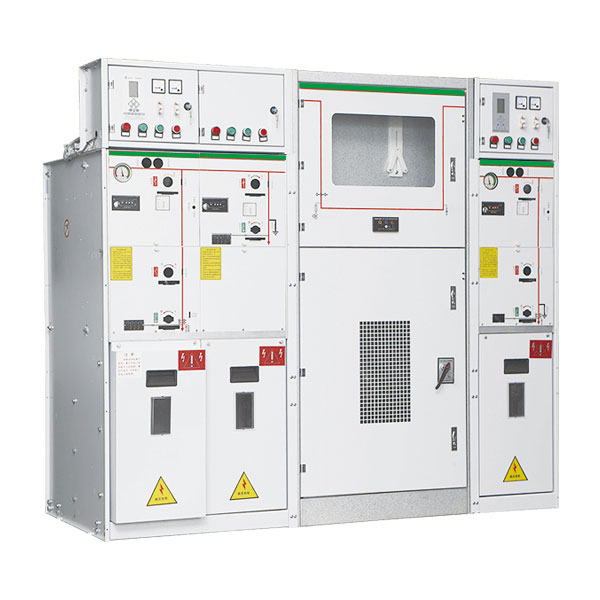

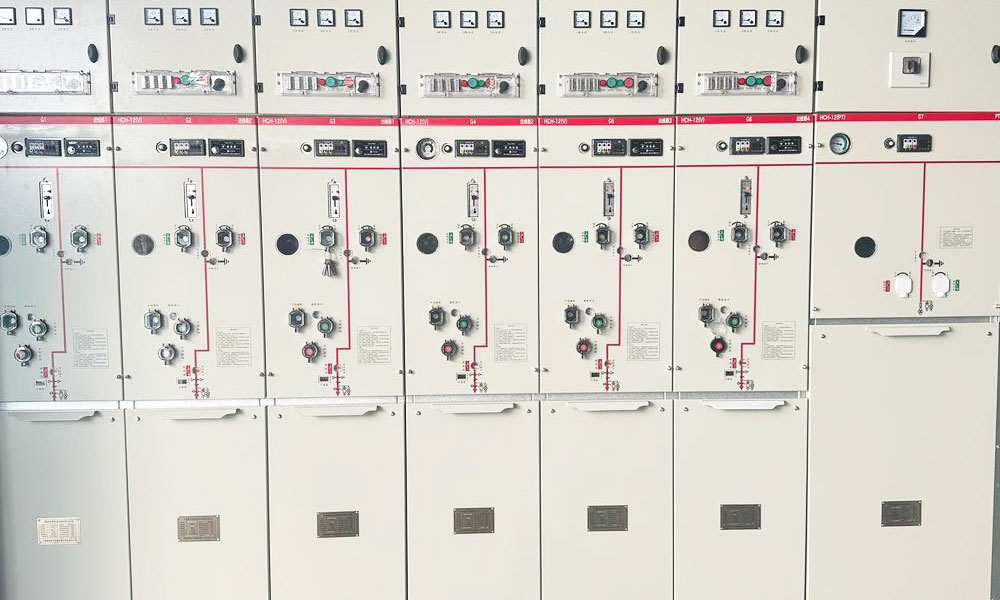

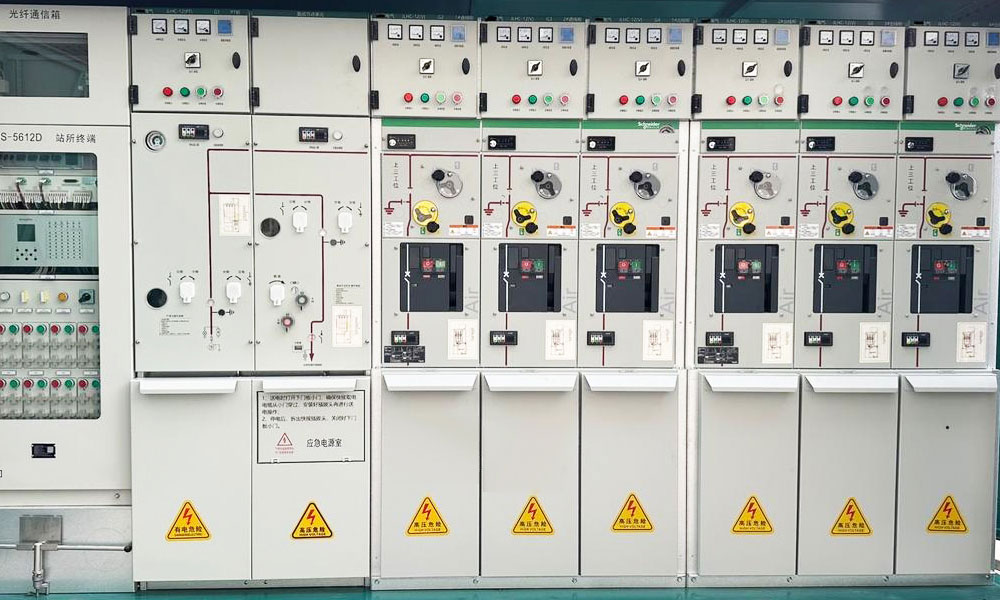

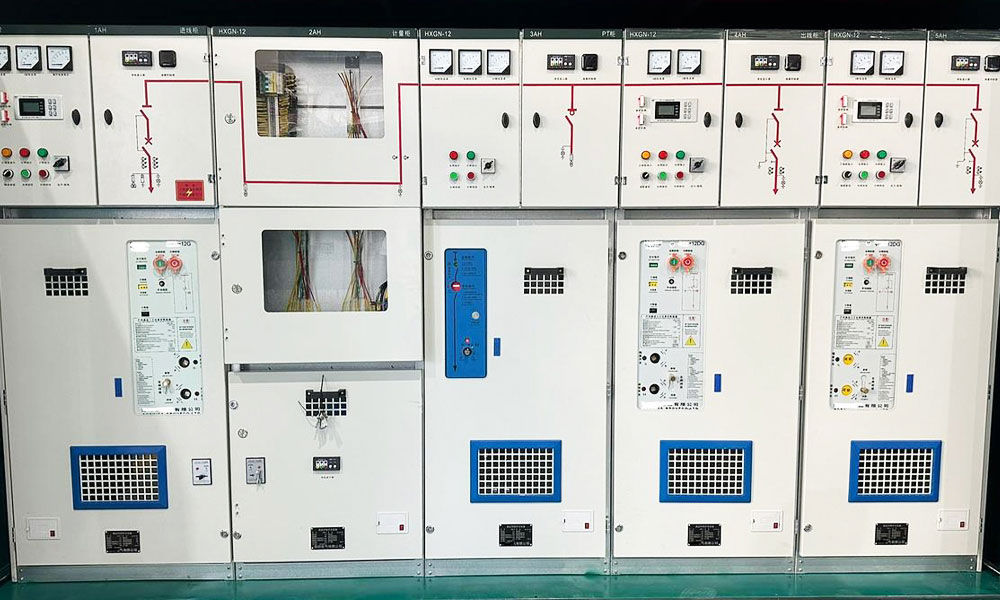

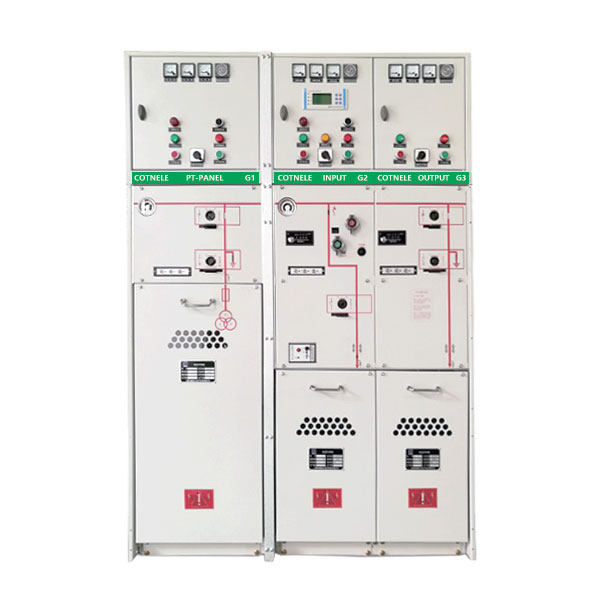

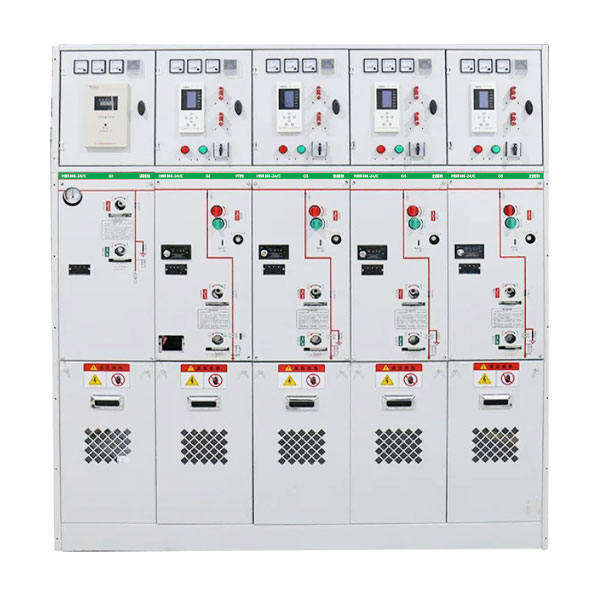

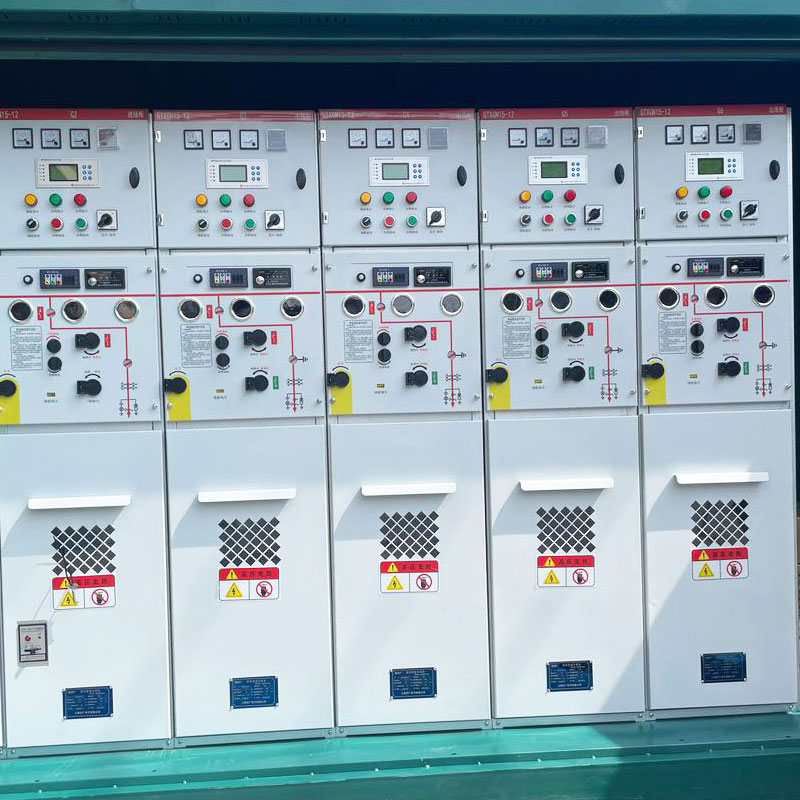

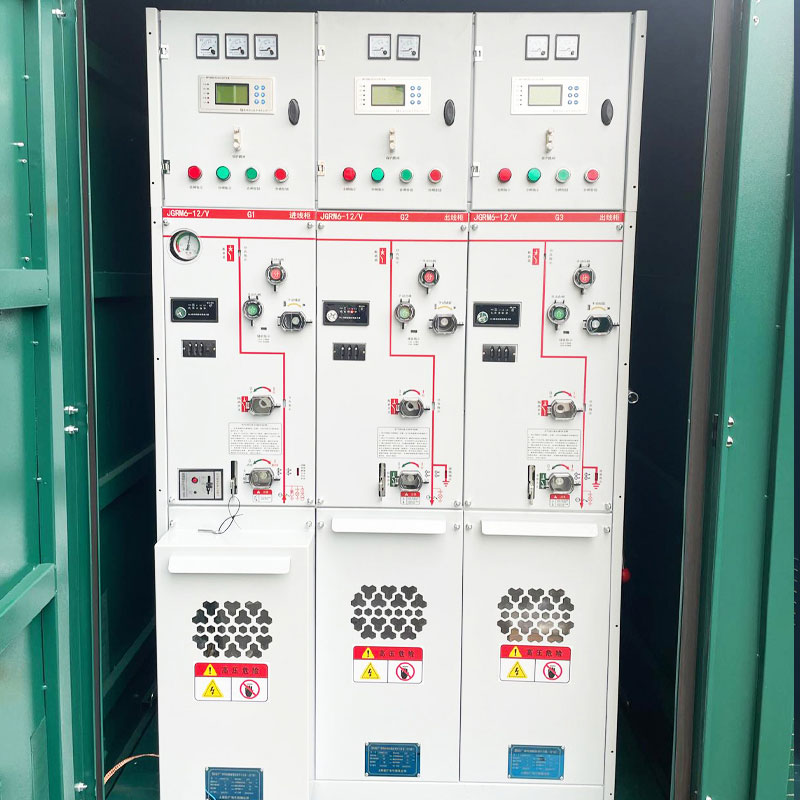

제품 쇼
