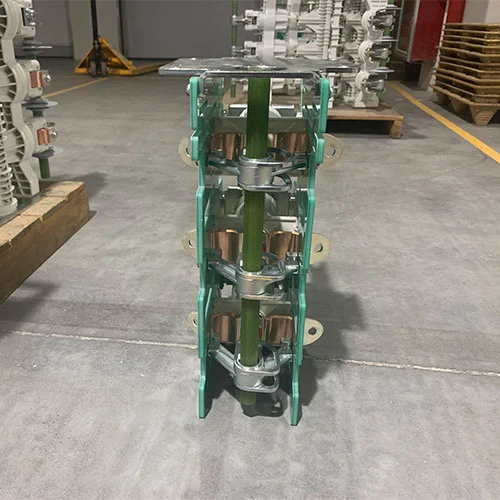

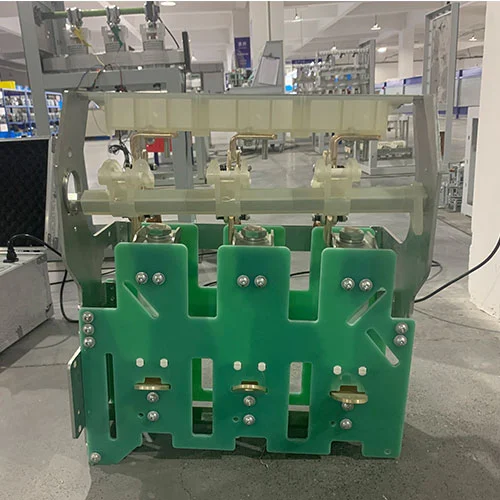

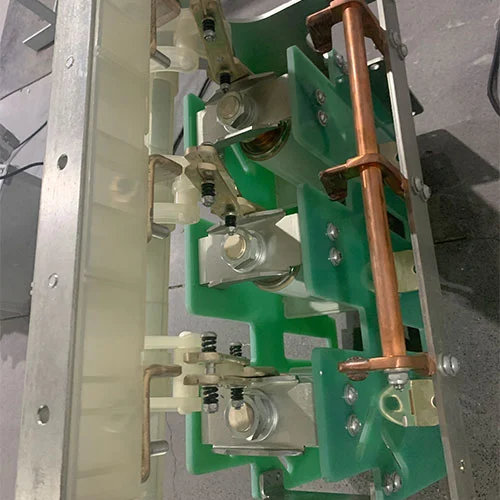

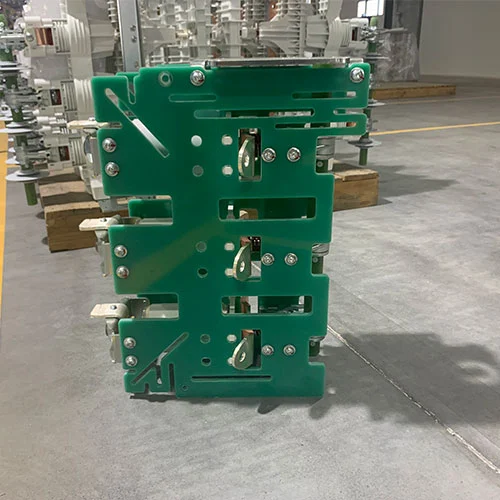

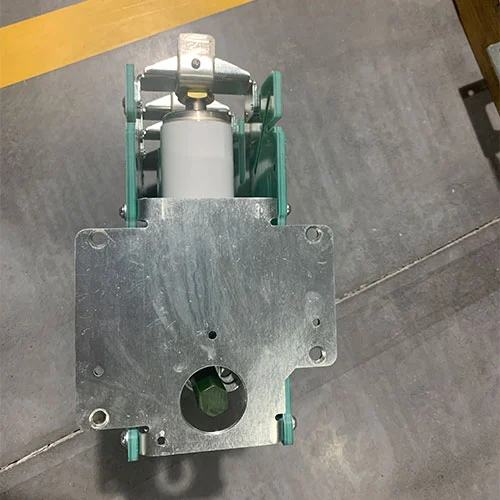

11KV 링 메인 유닛 회로 차단기 절연체 스위치

Cotenele사는 중압배전반 및 링메인유닛의 핵심부품 전문제조업체입니다. Contenele에서 제조한 KDV-12D/1250-25 시리즈 11KV 링 메인 유닛 회로 차단기 절연체 스위치는 설치 용이성, 낮은 유지 관리 요구 사항, 연장된 서비스 수명, 컴팩트한 크기, 비용 효율성 및 높은 작동 신뢰성과 같은 많은 기능을 갖추고 있습니다. 주 회로는 단시간 내전류가 4초 동안 20kA, 3초 동안 25kA라는 요구 사항을 충족합니다. 진공 차단기의 기계적 작동은 최대 10,000회의 기계적 작동이며, 진공 차단기와 통합된 단로기는 기계적 작동의 정격이 3,000입니다.

문의 보내기

제품 설명

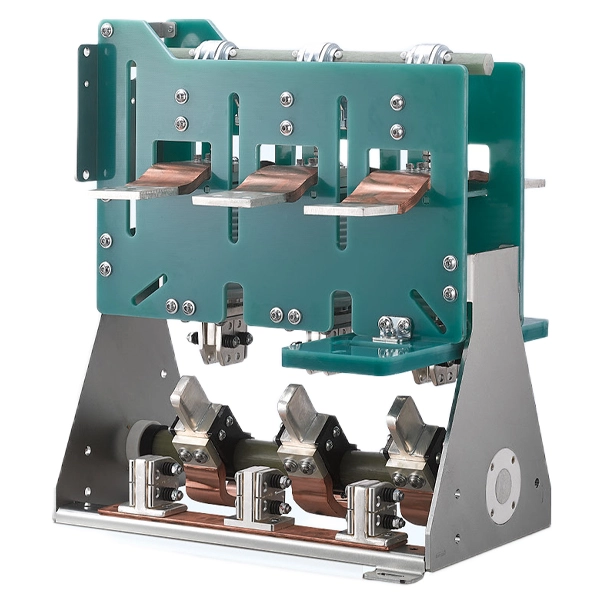

단로기와 통합된 Cotenele KDV-12D/1250-25 시리즈 11kv 중압 진공 회로 차단기는 RMU 및 환경 친화적 개폐 장치의 핵심 구성 요소이므로 현대 전력 시스템의 전기 신뢰성을 보장하는 데 매우 중요합니다.

VCB는 광범위한 고장을 방지하기 위해 전력 장비의 고장을 차단할 수 있는 기본 보호 장치이지만 단로기는 유지 관리를 위해 회로의 일부를 격리하는 가시적이고 안전한 수단을 제공합니다.

이 두 구성 요소의 조합은 안전성을 강화하고 공간을 절약하며 산업 시설, 변전소 및 재생 에너지 시스템과 같은 고압 배전 네트워크의 성능을 최적화할 수 있습니다.

모델

KD	V	12	D	1250	25
회사 암호	단로기가 있는 진공 회로 차단기	정격 전압	접지 유형	정격 현재의	정격 단시간 내전류

진공 회로 차단기는 어떻게 작동합니까?

11kV 링 메인 유닛 회로 차단기 아이솔레이터 스위치는 진공을 아크 소화 매체로 사용하여 전류를 차단하는 스위칭 장치입니다.

핵심원리

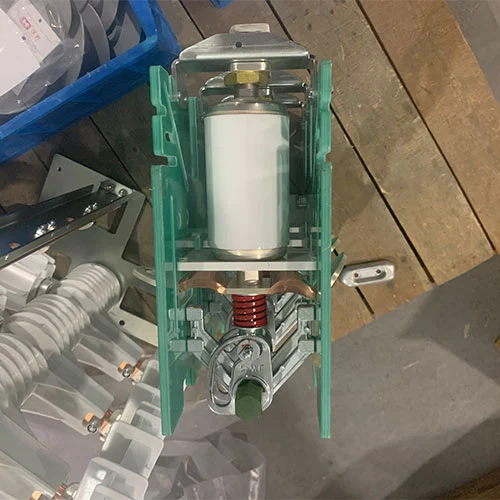

밀봉된 진공 차단기 내부에는 고정 접점과 이동식 접점이 수용되어 있습니다. 정상적인 조건에서는 이러한 접점이 닫힌 상태로 유지되어 전류가 흐를 수 있습니다.

오류 중단

단락과 같은 오류가 발생하면 액추에이터 메커니즘이 접점을 분리합니다. 이온화된 금속 증기로 인해 접점이 분리되면 전기 아크가 형성됩니다.

아크 담금질

진공 상태에서는 아크를 유지하는 가스가 없습니다. 금속 증기, 플라즈마 및 아크는 빠르게 확산되어 접촉 표면으로 다시 응축됩니다. 절연 내력이 거의 즉각적으로 회복되기 때문에 첫 번째 전류가 0이 되는 시점에서 아크가 소멸되어 안전하게 결함을 격리합니다.

VCB 대 스위치 단로기

종종 함께 사용되지만 VCB와 스위치 단로기는 배전 네트워크에서 서로 다른 용도로 사용됩니다.

특징	진공차단기(VCB)	스위치 단로기
주요 기능	보호: 결함 전류(단락/과부하)를 자동으로 차단합니다.	절연: 정상 부하 전류를 안전하게 생성, 운반 및 차단합니다.
작업	자동(릴레이/보호 시스템에 의해 트리거됨).	수동 또는 전동식(운영자 시작).
아크 담금질	진공을 사용하여 고에너지 아크를 소멸합니다.	부하 전류 아크를 억제하기 위해 공기 또는 가스(예: SF₆)를 사용할 수 있습니다.
안전 기능	결함을 신속하게 제거하여 장비 손상을 방지합니다.	안전한 유지 관리를 위해 눈에 보이는 파손(격리 간격)을 제공합니다.
단락 용량	높음(단락을 견디고 차단하도록 설계됨).	제한적(짧은 시간 동안만 단락 전류를 전달할 수 있지만 중단할 수는 없음)

이 작동 메커니즘의 장점은 무엇입니까?

중전압 개폐기 또는 중전압 링 주 장치에 11kV 링 주 장치 회로 차단기 절연체 스위치를 사용하면 다음과 같은 상당한 이점을 얻을 수 있습니다.

강화된 유지보수 안전성

스위치 단로기는 눈에 보이는 절연 간격을 제공합니다. 기술 운영자가 회로 작업을 수행하기 전에 단로기를 열어 VCB 다운스트림 측의 전원 공급을 차단할 수 있으므로 안전이 보장됩니다.

공간 및 비용 효율성

현대 중압 배전반 패널의 진공 회로 차단기와 단로기를 통합하는 것이 일반적이며, 이는 두 개의 별도 독립형 장치를 설치하는 것에 비해 물리적 설치 공간을 줄일 수 있습니다. 이는 공간이 제한된 상업용 건물 및 소형 변전소(CSS)에 중요합니다.

탁월한 보호 조정

VCB는 위험한 사고 전류의 자동 차단을 처리하고 스위치 단로기는 부하의 수동 전환을 관리합니다. 이 설계는 빈번한 부하 전환으로 인해 VCB가 마모되지 않기 때문에 진공 회로 차단기 작동 수명을 연장할 수 있습니다.

네트워크 설계의 다양성

진공 회로 차단기와 단로기를 결합한 이 솔루션은 공기 절연 스위치 단로기를 변압기 보호용 퓨즈와 결합할 수 있고 VCB가 주요 수신 보호를 처리하는 등 강력하고 유연한 전력 분배 그리드를 만들 수 있습니다.

기술적인 매개변수

SN	콘텐츠	단위	인위적인 매개변수
1	주회로 저항	유Ω	≤40
2	오버트래블	mm	2-3
3	열린 접점 사이의 공간	mm	8-10
4	작업 마감 시 연락 바운스 기간	ms	≤2
5	평균 개방 속도	밀리미터/초	1.1-1.6
6	평균 마감 속도	밀리미터/초	0.6-1.2
7	접점개방과 동시에 발생하지 않음	ms	≤2
8	접점 폐쇄 동시성 없음	ms	≤2

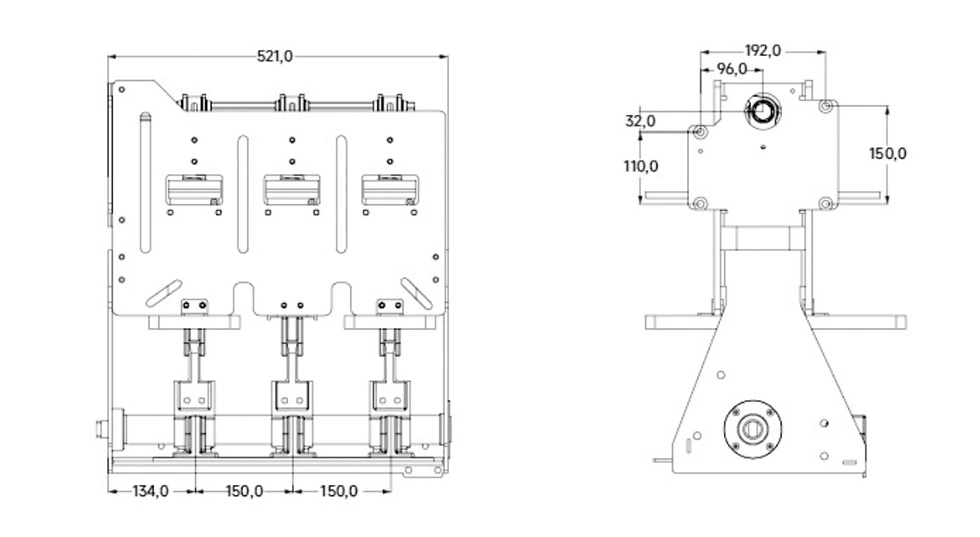

외관 및 치수

11kv Ring Main Unit Circuit Breaker Isolator Switch

FAQ

Q1: 제품을 구매하는 방법은 무엇입니까?

A: 웹 사이트 서비스에 문의하거나 이메일을 보내 프로젝트의 기술 매개 변수를 알려주거나 기술 문서를 보내면 프로젝트 정보를 기반으로 좋은 가격을 보내드립니다. 가격을 수락하면 계약에 서명할 수 있습니다. 아래 연락처 정보는 다음과 같습니다.
에릭: 전화/whatsapp/wechat:+86 18662318620
이메일:info@cotenele.com

Q2:11KV 링 메인 유닛 회로 차단기 아이솔레이터 스위치의 가격은 얼마입니까?

A:이는 프로젝트의 특정 요구 사항에 따라 다르지만 주문의 특정 상황에 따라 최상의 가격과 할인을 제공할 것이므로 안심하십시오. 관련 프로젝트가 있는 경우 즉시 문의하시기 바랍니다.

Q3: 당신은 제조업체입니까 아니면 공장입니까?

A: 우리는 30,000 평방 미터가 넘는 면적을 차지하는 자체 공장을 소유한 제조업체입니다. Contenele International Trading Co., Ltd.는 상품의 수출입을 촉진하기 위해 설립된 국제 무역 회사입니다.

Q4:귀사의 제품은 주로 어느 국가와 지역으로 수출됩니까?

A: 당사 제품은 러시아, 유럽, 아프리카 및 중동을 포함하여 전 세계 50개 이상의 국가 및 지역에서 잘 판매되고 있습니다.

Q5: 귀사 제품의 품질은 어떻습니까?

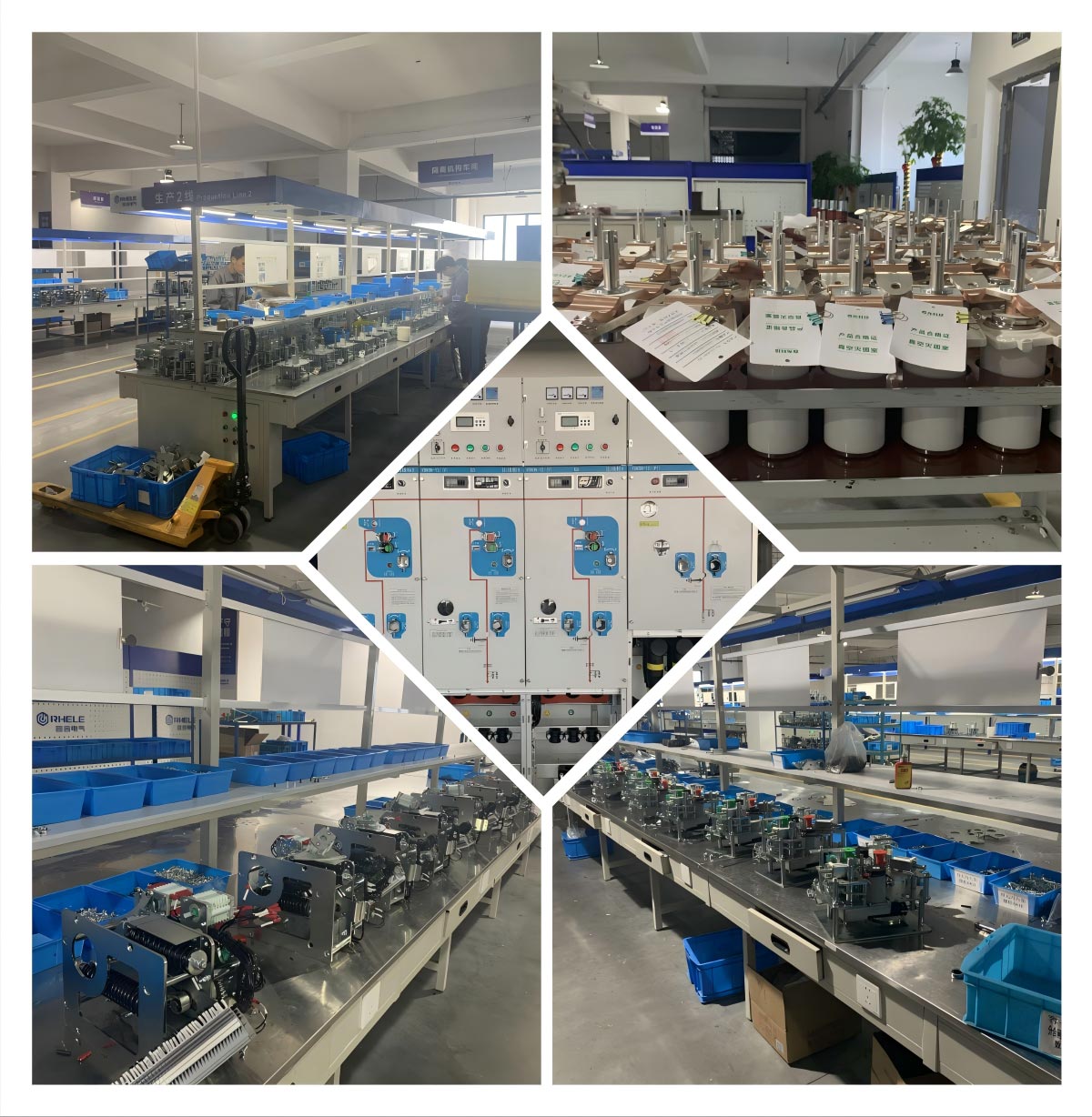

A: 지금까지 우리 공장은 12kv-40.5kv 진공 회로 차단기, 절연 스위치, 부하 스위치 및 작동 메커니즘을 생산 및 개발하는 데 10년 이상의 경험을 보유하고 있습니다. 우리는 State Grid와 국내외 고객의 팽창형 캐비닛 및 환경 보호 캐비닛을 위해 수십만 개가 넘는 핵심 구성 요소를 제공했습니다. 공장은 ISO9001 품질 경영 시스템 인증, ISO14001 환경 경영 시스템 인증, ISO18001 산업 안전 보건 경영 시스템 인증을 통과했습니다.
