GGJ 자동 무효전력 보상장치 LV 패널

Cotenele는 중국의 저전압 패널 수출업체입니다. 우리가 생산한 GGJ 자동 무효 전력 보상 장치 LV 패널은 여러 국가 및 지역으로 수출되었습니다. GGJ 저전압 지능형 무효 전력 보상 장치는 컴퓨터 지원 설계(CAD)를 채택하고 마이크로컴퓨터 제어 시스템을 통합하여 무효 전력을 지능적으로 추적하고 보상합니다. 합리적인 구조와 첨단 기술을 통해 저전압 전력망에서 역률을 개선하고 무효 손실을 줄이며 전원 공급 장치 품질을 향상시키는 데 널리 사용됩니다. 이 장치는 차세대 에너지 절약 제품을 대표합니다. 이는 130~600kVA 용량 범위의 3상 변압기의 무효 전력 보상을 위해 특별히 설계되었습니다.

문의 보내기

제품 설명

GGJ 자동 무효 전력 보상 장치 LV 패널은 Cotenele에서 제조한 지능형 전력 분배 장치입니다. 이 저전압 스위치기어는 자동으로 커패시터를 전환하여 380V 저전압 그리드의 역률을 향상시킵니다.

마이크로컴퓨터 컨트롤러는 무효 전력을 실시간으로 추적하고 20ms의 빠른 응답 시간으로 0.95 이상의 안정적인 보상을 달성합니다. 캐비닛은 다양한 보호 기능을 제공하고 전력 모니터링을 위한 통신을 지원합니다.

이 저전압 전기 캐비닛은 산업 플랜트, 건물 및 도시 시설에 널리 사용되며 130~600kVA 범위의 변압기에 적합합니다.

GGJ 자동 무효 전력 보상 장치는 GB/T 15576, GB 7251.1, IEC 60439-1을 포함한 국내 및 국제 표준을 준수하여 현대적인 에너지 절약 솔루션으로 안전성과 신뢰성을 보장합니다.

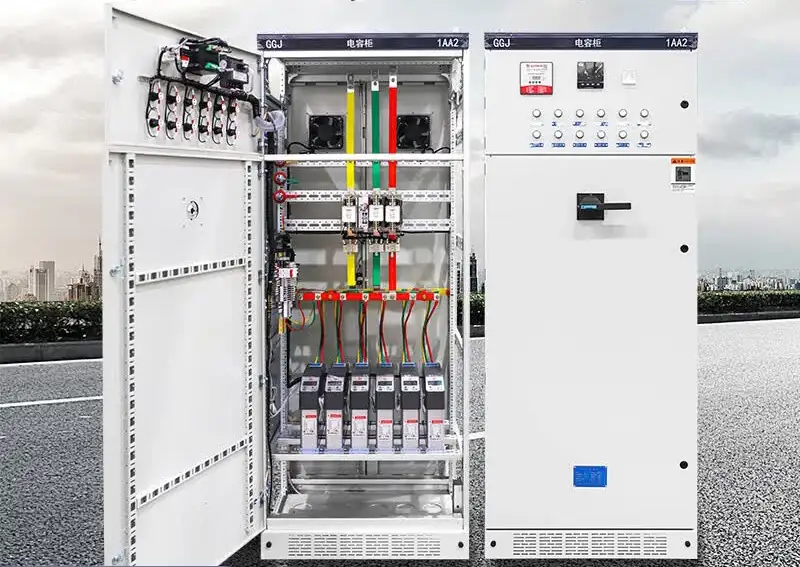

Ggj Automatic Reactive Power Compensation Device Lv Panels

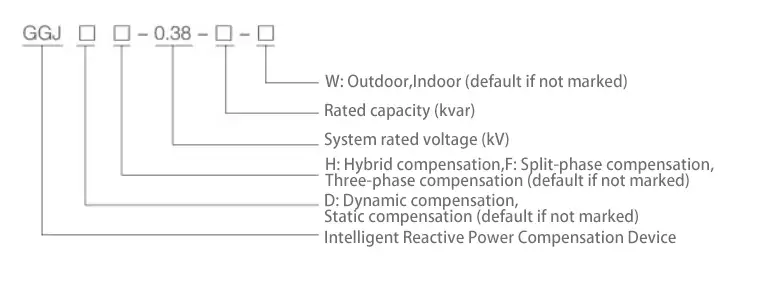

모델과 의미

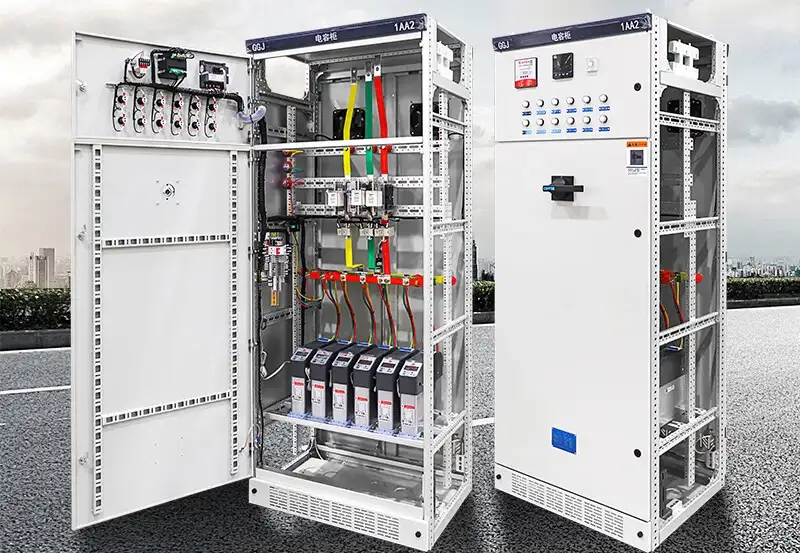

Ggj Automatic Reactive Power Compensation Device Lv Panels

주요 기술 매개변수

매개변수	공통 범위/설명
정격전압	380V/400V
정격 절연 전압	660V/690V
정격 주파수	50Hz/60Hz
보상능력	60kvar~420kvar/600kvar(이중 캐비닛)
전환 방식	순환 스위칭, 코드 스위칭, 퍼지 제어 자동 스위칭
가장 빠른 응답 시간	20ms 이하
캐비닛 크기(HxWxD)	높이: 2000 또는 2200mm; 폭: 600/800/1000/1200mm; 깊이:600/800/1000mm
보호 등급	IP30/IP40/IP41

제품특징

• 완벽한 기능과 안정적인 성능을 갖춘 제어용 지능형 컨트롤러를 채택합니다. 보상 모드는 자동이며 역률을 0.9 이상으로 높일 수 있습니다.

• 그리드 역률의 실시간 표시:

• 지체(0.00~0.99)

• 행간(0.00~0.99)

• 과전압, 과고조파, 과보상, 시스템 오류, 위상 손실 및 과부하 보호를 포함한 다양한 보호 기능을 제공합니다.

• 설정된 매개변수를 기억합니다. 정전 중에도 매개변수가 손실되지 않습니다. 전력망이 정상으로 돌아오면 장치는 수동 개입 없이 자동으로 작동을 재개합니다.

• 그리드의 부하 균형 상태에 따라 분할 위상 보상 또는 하이브리드 보상이 가능합니다.

• 강력한 간섭 방지 기능; 국가 전문 표준을 초과하는 그리드에서 직접 2000V 진폭의 간섭 펄스를 견딜 수 있습니다.

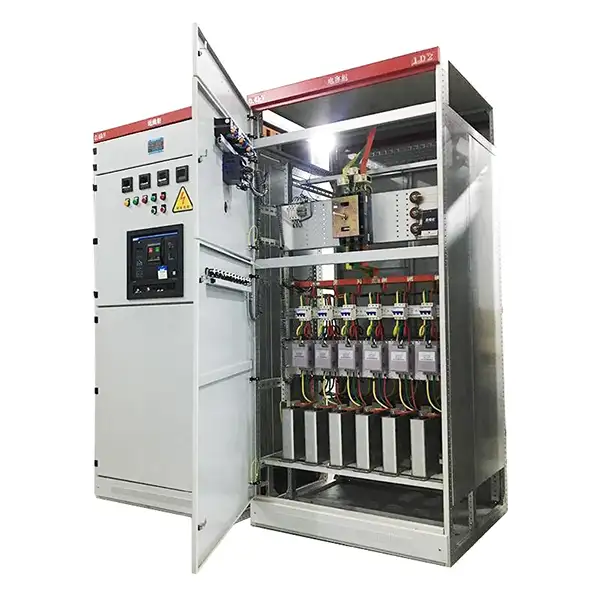

Ggj Automatic Reactive Power Compensation Device Lv Panels

선택적 배전망 모니터링 기능

• 변압기 저압측의 3상 전압, 전류, 주파수, 유효전력, 무효전력, 역률, 유효에너지, 무효에너지를 실시간으로 측정하고 시간별로 기록합니다.

• 전압 및 전류의 THD(총 고조파 왜곡)와 2차에서 25차까지의 개별 고조파 내용.

• RS-232 및 RS-485 인터페이스가 장착되어 PDA를 통한 데이터 판독은 물론 무선 검침, 장치 테스트, 매개변수 설정, 실시간 및 기록 데이터 검색을 위한 원격 통신을 지원합니다.

• 데이터 분석 기능에는 운전 부하 분석, 통계 조회, 전원 품질 종합 평가, 전압 적격률, 전원 부하율, 신뢰도, 최대 부하율 계산, 시간대별 역률, 유효전력, 무효전력 조회 등이 포함됩니다. 또한 시스템은 위상 전압, 전류 및 역률 곡선을 생성하고 포괄적인 분석 및 통계 보고서를 인쇄할 수 있습니다.

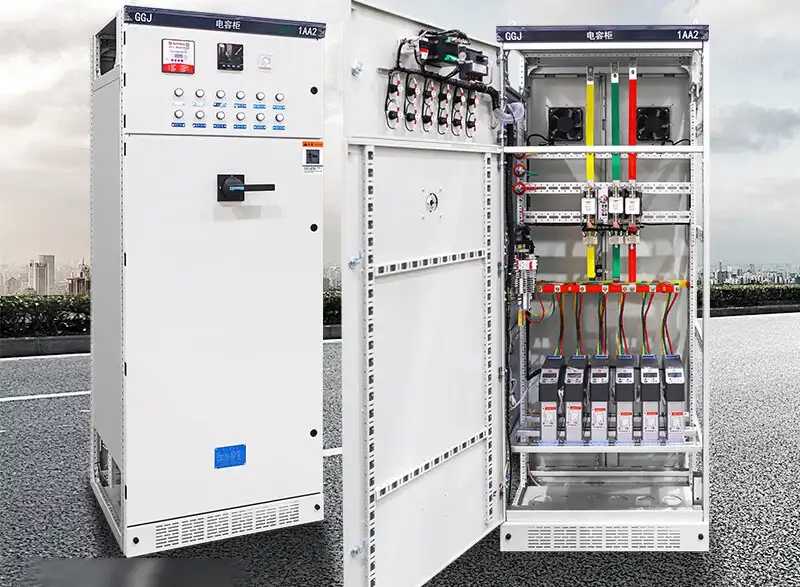

Ggj Automatic Reactive Power Compensation Device Lv Panels
