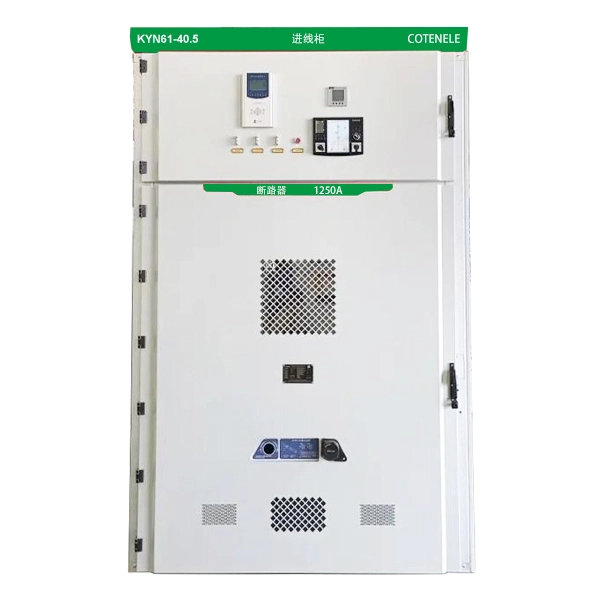

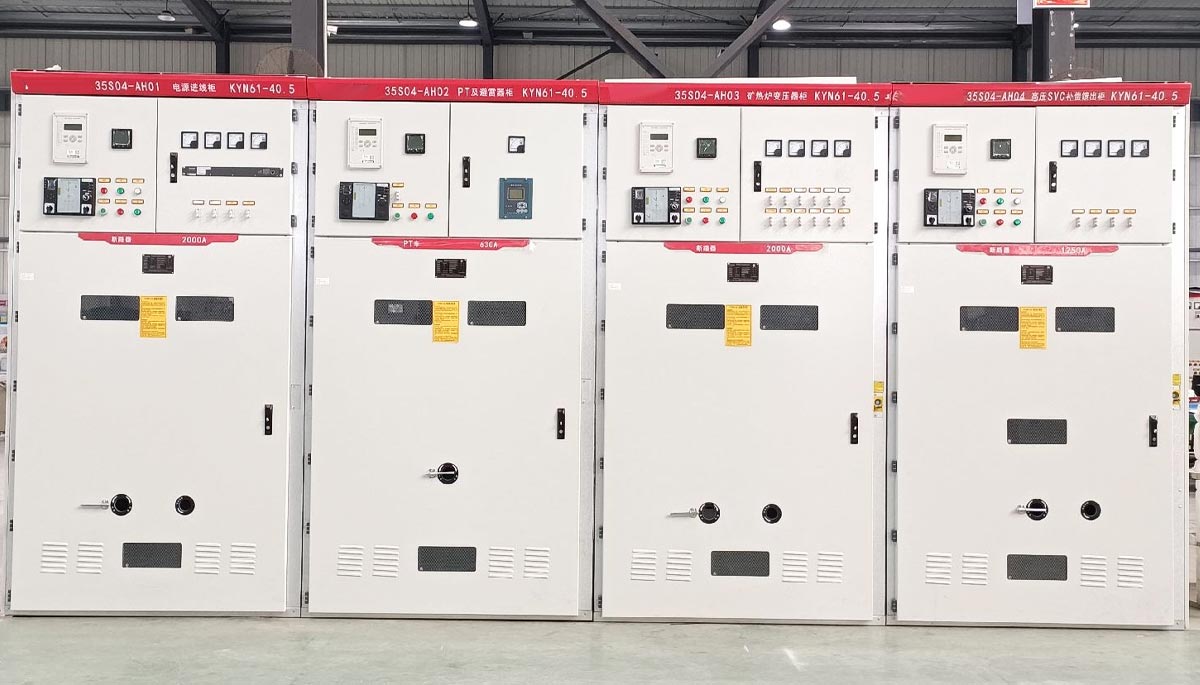

33KV 중전압 Metalclad 개폐기 패널

KYN61-40.5 시리즈 33KV 중전압 Metalclad 개폐기 패널은 35kV 송전 및 배전 시스템에 널리 사용되는 실내 개폐기 솔루션입니다. 전체 명칭은 "Armored Removable AC Metal-Enclosed Switchgear"입니다. Cotenele은 이러한 유형의 장비에 대한 신뢰할 수 있고 경험이 풍부한 제조업체입니다.

KYN61-40.5 개폐 장치는 주로 송배전 시스템의 전기 회로를 제어, 보호 및 모니터링하는 데 사용됩니다. 성숙한 기술, 높은 작동 안전성 및 입증된 성능을 특징으로 하는 이 제품은 발전소, 변전소, 산업 및 광산 배전 네트워크에 광범위하게 적용됩니다.

이 스위치기어는 다음 표준을 준수합니다.

GB 3906 - 3~35kV AC 금속 폐쇄 개폐 장치

GB/T 11022 - 고전압 개폐 장치 및 제어 장비에 대한 공통 기술 요구 사항

IEC 62271-200 - 1kV 이상 및 최대 52kV의 정격 전압을 위한 AC 금속 폐쇄 개폐 장치 및 제어 장비

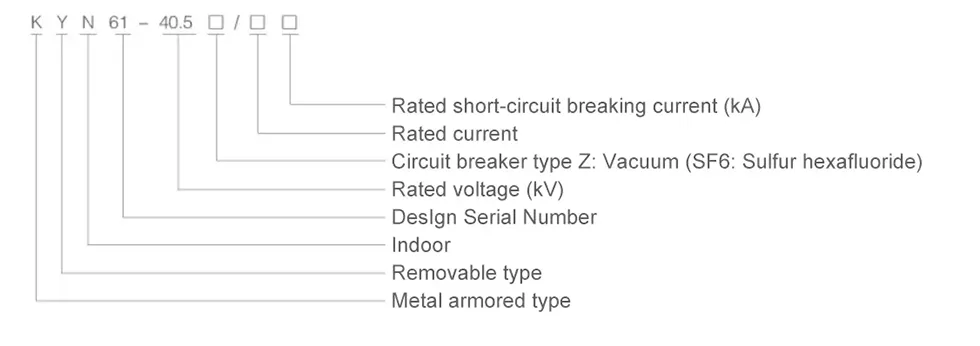

모델과 의미

주요 기술 매개변수

KYN61-40.5의 주요 기술 매개변수

KYN61-40.5의 주요 기술 매개변수

근무 조건

1. 주변 공기 온도:최대 온도는 +40°C이고 최소 온도는 -10°C입니다.

2. 고도:설치 장소는 해발 100m를 초과해서는 안 됩니다.

3. 주변 상대 습도:일일 평균값은 95%를 초과할 수 없으며 월 평균값은 90%를 초과할 수 없습니다.

4. 주변 공기 조건:이 장비는 부식성 물질, 심한 오염, 가연성 가스 또는 강한 진동이 있는 장소에서는 사용할 수 없습니다.

5. 지진 조건:지진이 발생하면 그 강도는 규모 8을 초과해서는 안 됩니다.

KYN61-40.5 개폐 장치의 용도는 무엇입니까?

KYN61-40.5 시리즈 33KV 중간 전압 Metalclad 개폐기 패널은 다음 분야에서 널리 사용됩니다.

1. 발전소 및 그리드 변전소(가장 일반적)

2. 산업 및 광업 기업(야금, 석유화학, 탄광, 시멘트, 자동차 제조업 등)

3. 재생 가능 에너지 프로젝트(PV 발전소, 풍력 발전 단지 – 승압 또는 배전 변전소)

4. 인프라(공항, 병원, 고층빌딩, 대규모 상업단지)

5. 특수 용도(빈번한 작업 현장)

KYN61-40.5 스위치기어의 제품 장점은 무엇입니까?

높은 안전성:완전 금속 장갑으로 구획화되어 있으며 포괄적인 "5중 방지" 연동 시스템을 갖추고 있어 오작동을 방지하고 인력과 장비의 안전을 보장합니다. 각 기능 구획에는 아크 결함을 작업자로부터 멀어지게 하는 독립적인 압력 방출 채널이 있습니다.

높은 신뢰성:긴 설계 수명; 회로 차단기 및 접지 스위치와 같은 주요 구성 요소는 수만 번의 기계적 작동을 달성할 수 있습니다.

유연한 구성:다양한 사용자 요구 사항을 충족하기 위해 다양한 주류 회로 차단기 브랜드(예: 국내 ZN85, ABB VD4 등)와 호환됩니다. 다양한 주요 배선 방식(케이블 입구/출구, 가공선 입구/출구 등)을 지원합니다.

33KV 중전압 Metalclad 개폐기 패널을 구입하는 방법은 무엇입니까?

주문하기 전에 아래 정보를 제공하십시오.

1. 주 회로 구성표의 단선 다이어그램, 해당 응용 프로그램, 특정 주 회로 구성, 개폐기실의 평면도, 장비의 배치 및 레이아웃 도면, 세부 프로젝트 요구 사항 문서를 제공할 수 있는 것이 가장 좋습니다.

2. 개폐 장치의 제어, 측정 및 보호 기능에 대한 요구 사항과 기타 밀폐형 장비 및 자동화 장치에 대한 요구 사항.

3. 배전반에 사용되는 각 전기부품의 형식명칭, 기술사양 및 수량.

4. 스위치기어 장치 사이 또는 입력 라인 캐비닛에 부스바 브리지가 필요한 경우 다음과 같은 세부 데이터를 제공해야 합니다. 부스바 브리지의 정격 전류 용량, 범위, 바닥 위 높이.

5. 개폐 장치를 특수한 환경 조건에서 사용하는 경우 주문 시 해당 조건을 자세히 명시해야 합니다.

6. 기타 특별한 요구 사항은 당사와 협의하여 합의합니다.

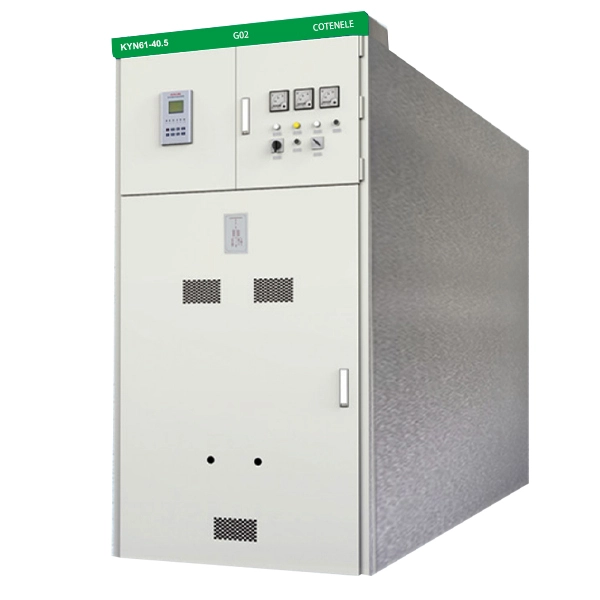

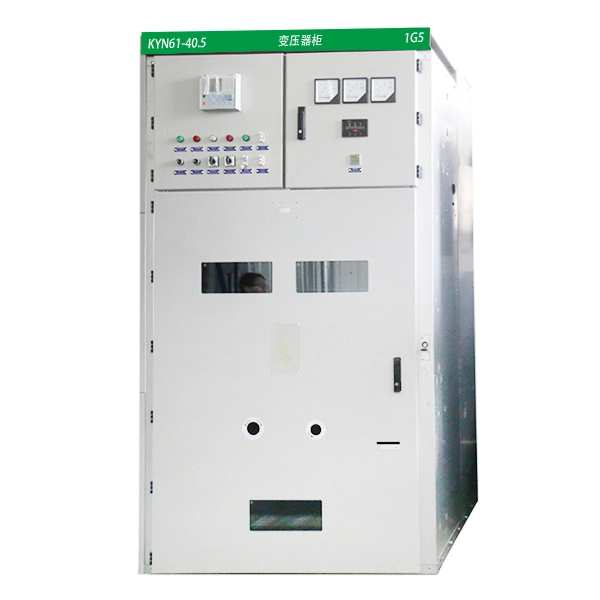

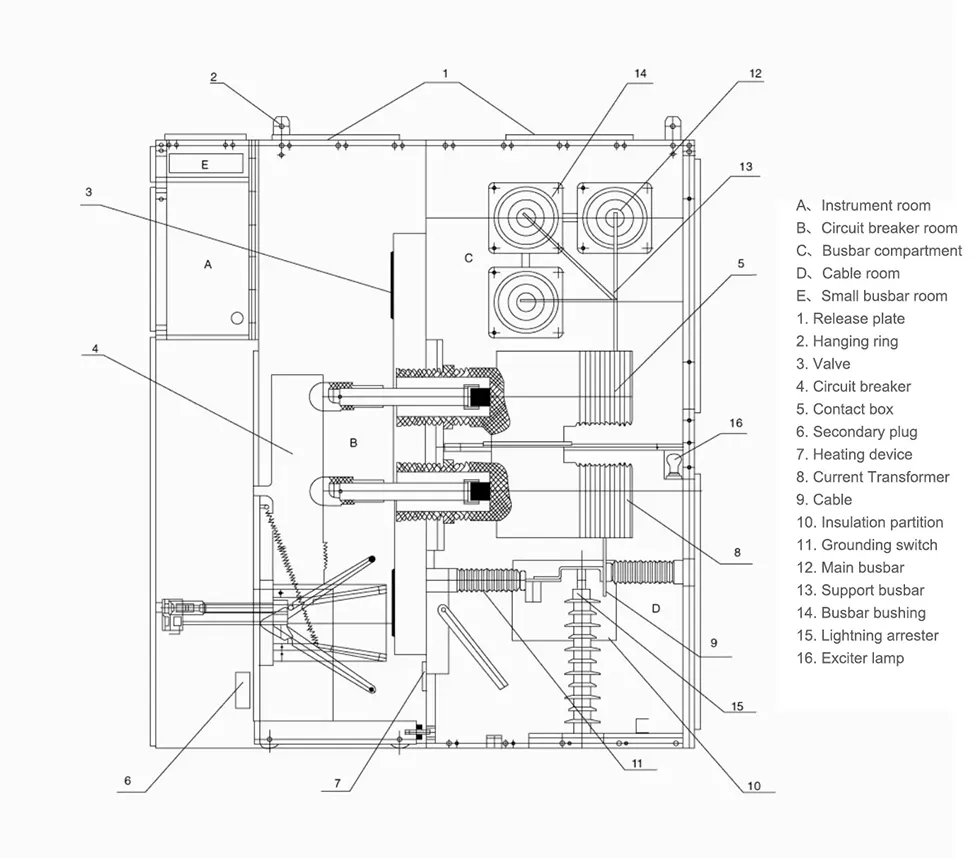

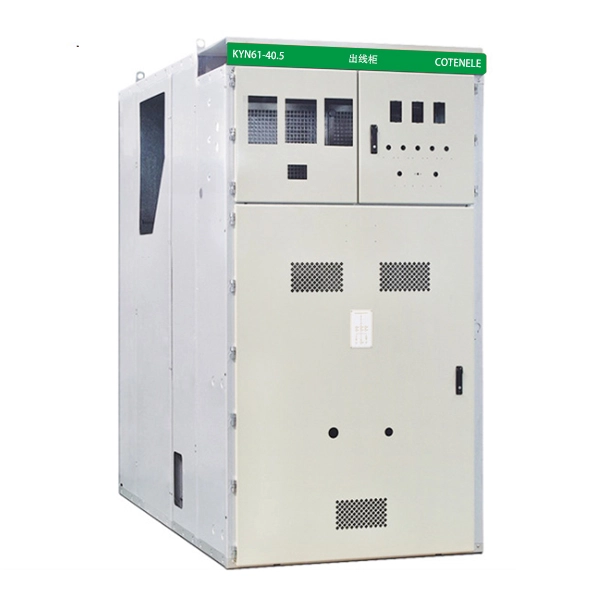

외관 및 치수
