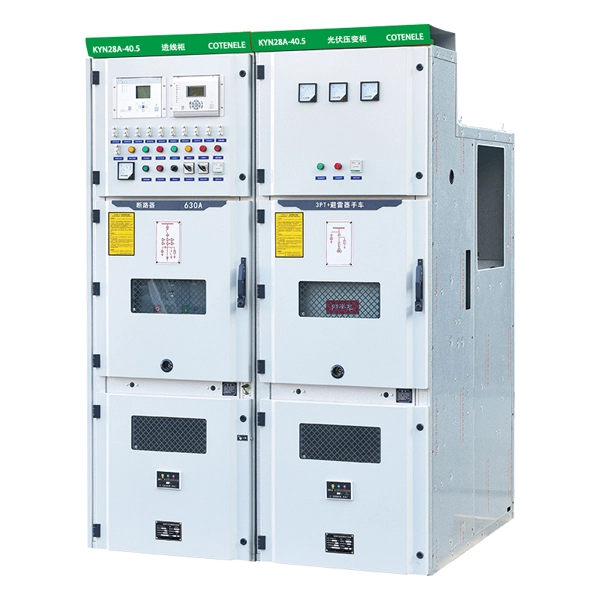

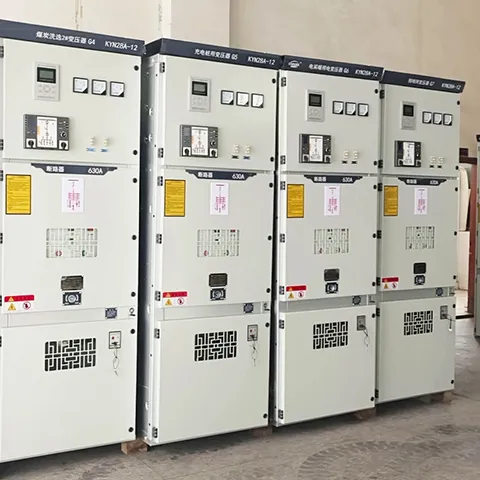

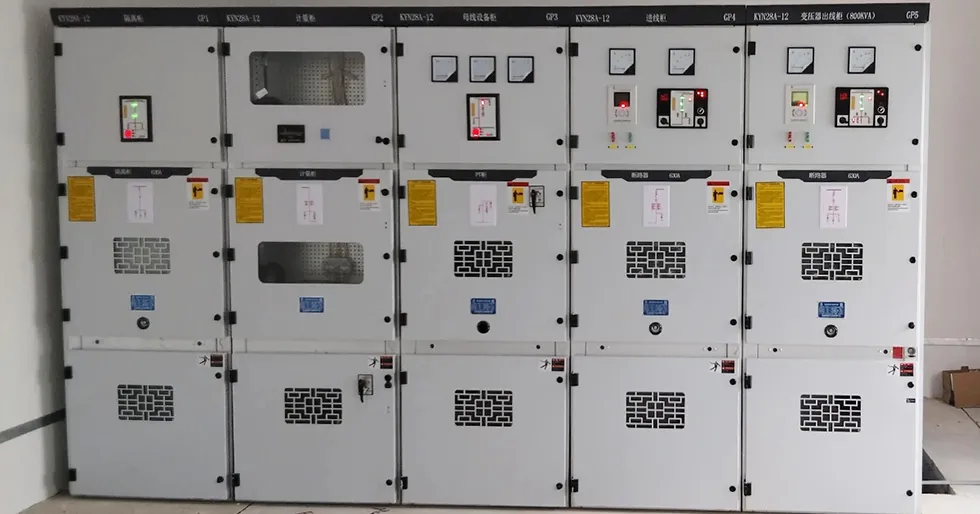

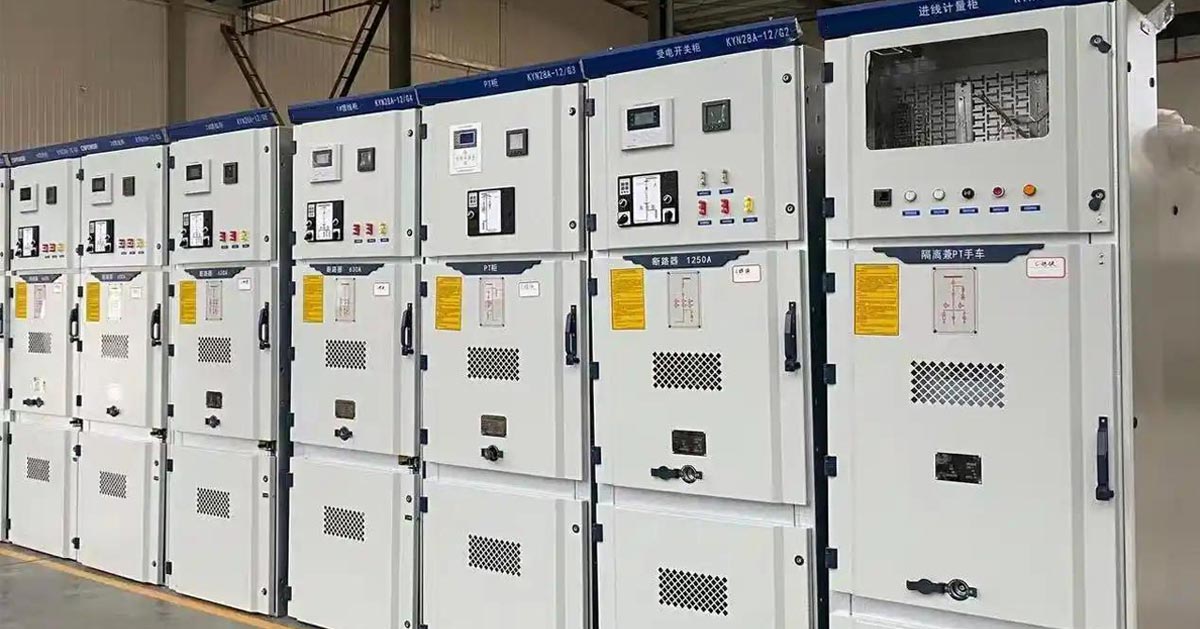

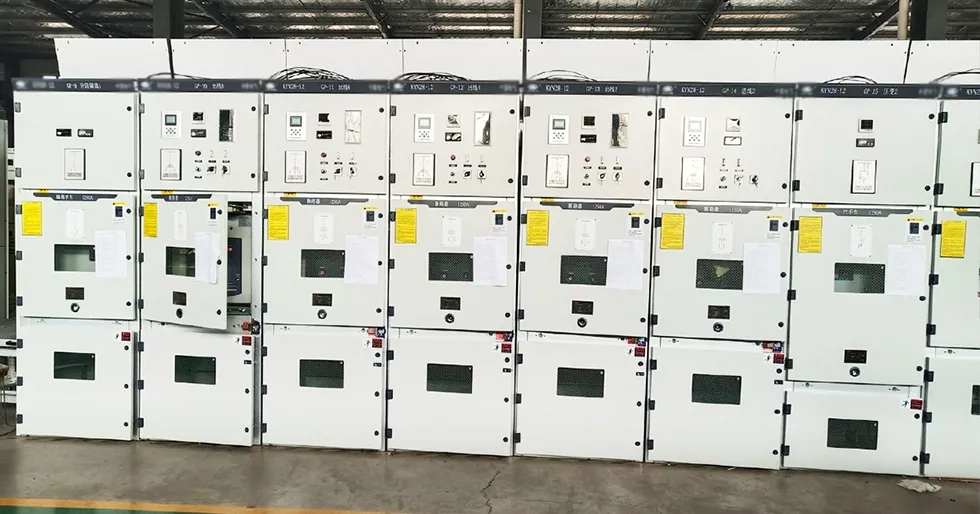

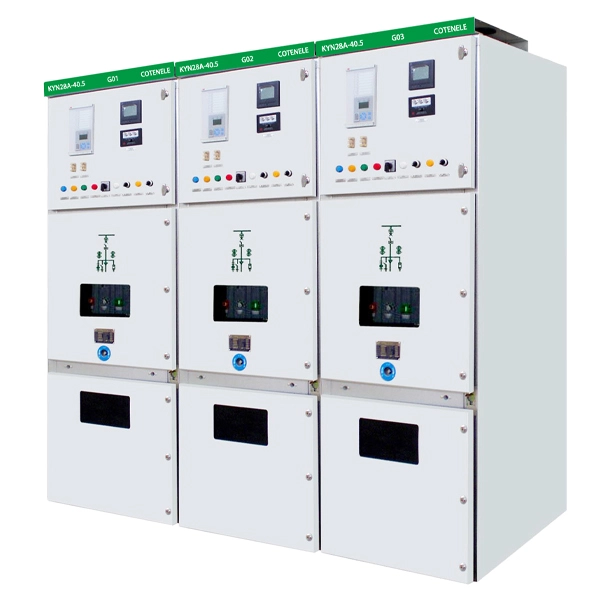

33KV MV 개폐 장치 중압 개폐 장치

KYN28-40.5 중전압 개폐 장치는 최대 40.5kv의 정격 전압을 갖춘 Cotenele에서 개발한 신제품입니다. 이 KYN28-40.5 유형의 33KV MV 개폐 장치 중압 개폐 장치는 주로 정격 전압이 40.5kV이고 주파수가 50Hz인 3상 AC 전력 시스템용입니다. 이는 일반적으로 단일 버스바 및 단면형 버스바 배열에 적용됩니다. 제품 디자인은 IEC 298 및 GB3906-2006과 같은 관련 표준을 준수합니다.

문의 보내기

제품 설명

Cotenele은 오랫동안 중전압 스위치기어 기술의 혁신과 연구에 전념해 왔습니다. KYN28-40.5 시리즈 33KV MV 개폐 장치 중전압 개폐 장치는 일반적으로 발전소, 변전소, 산업 및 광업 기업, 공공 기관 및 기타 장소에서 정격 전압 35KV의 배전 요구 사항을 충족하는 데 사용되는 Cotenele 마녀의 신제품입니다. 이 중 전압 개폐 장치는 중앙 장착형 인출형 개폐 장치의 유형이며 주요 절연체는 복합 절연 구조를 채택하고 "5 예방" 안전 인터록 요구 사항을 완전히 충족합니다.

장비에는 제조업체의 자체 ZN85 및 VTK 시리즈 진공 회로 차단기를 장착하거나 ABB의 VD4 진공 회로 차단기를 장착할 수 있습니다.

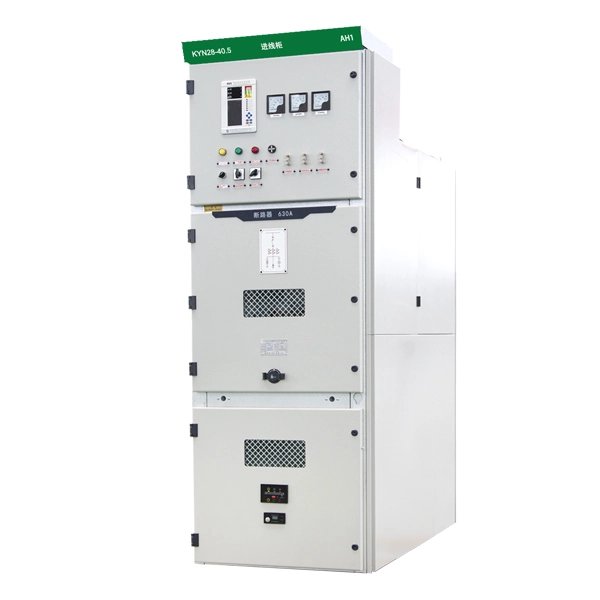

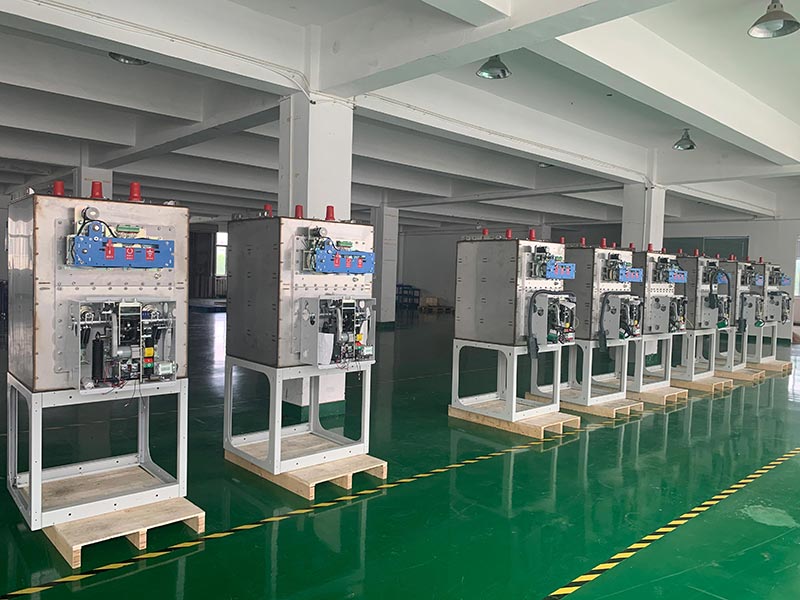

33kv Mv Switchgear Medium Voltage Switch Gear

모델과 의미

33kv Mv Switchgear Medium Voltage Switch Gear

주요 기술 매개변수

목		단위	기술적인 매개변수
정격전압		KV	40.5
정격 주파수		헤르츠	50
정격전류		A	1250160020002500
전압이 포함된 전원 주파수	1분간 주회로의 상용주파 내전압	KV	95KV(특수 요구 사항에 대한 절연 간격 전체에 118KV)
	보조 및 제어 회로의 상용주파 내전압	V	2000
번개 전류 내전압		KV	185KV(특수 요구 사항에 대한 절연 간격 전체에 215KV)
정격차단전류(RMS)		카	2,531.5
정격 투입 전류(피크)		카	63、80
정격 동적 내전류(피크)		카	63、80
4초간 정격 단시간 내전류(RMS)		카	2,531.5
보조 및 제어 회로의 정격 전압		V	-110,-220,~110,~220
보호 정도			인클로저용 IP3X; 구획 간 및 회로 차단기 구획 도어가 열려 있을 때 IP2X

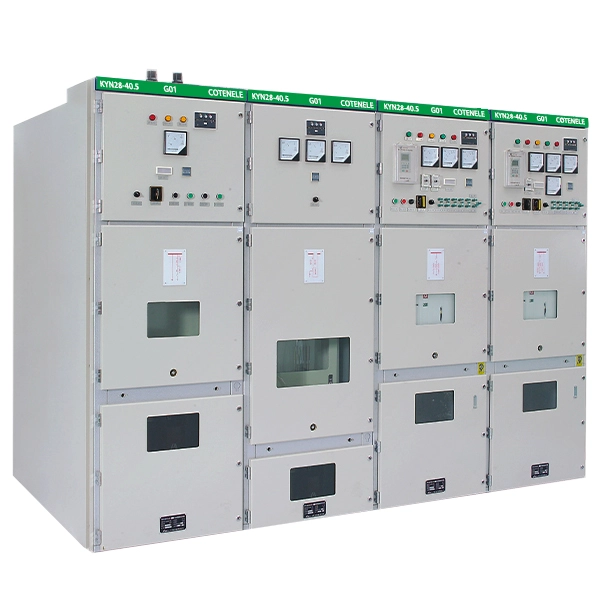

33kv Mv Switchgear Medium Voltage Switch Gear

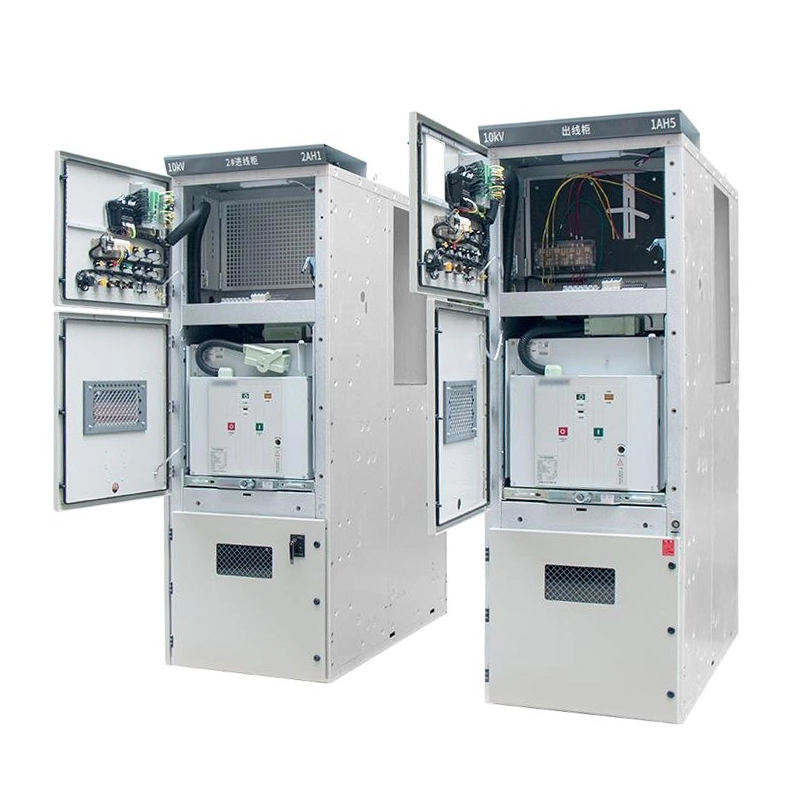

KYN28-40.5 개폐 장치의 제품 특성은 무엇입니까?

1. 금속 피복 및 모듈식 수납공간:33KV MV 배전반 중압 개폐기의 외함은 알루아연 강판으로 제작되었으며 내부 공간은 회로 차단기 구획, 모선 구획, 케이블 구획 및 계전기/계기 구획과 같은 독립 구획으로 나누어져 있습니다. 이 구조는 "LSC2B" 표준을 충족합니다. 즉, 한 구획에서 결함이 발생하거나 유지 관리가 수행될 때 다른 구획의 작동은 영향을 받지 않습니다.

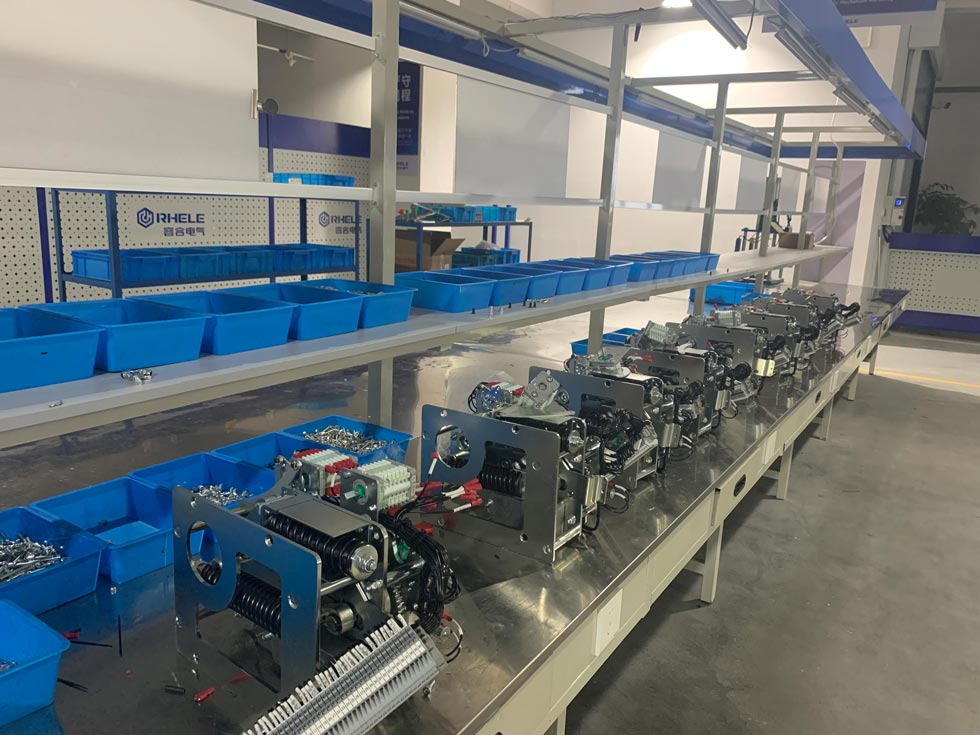

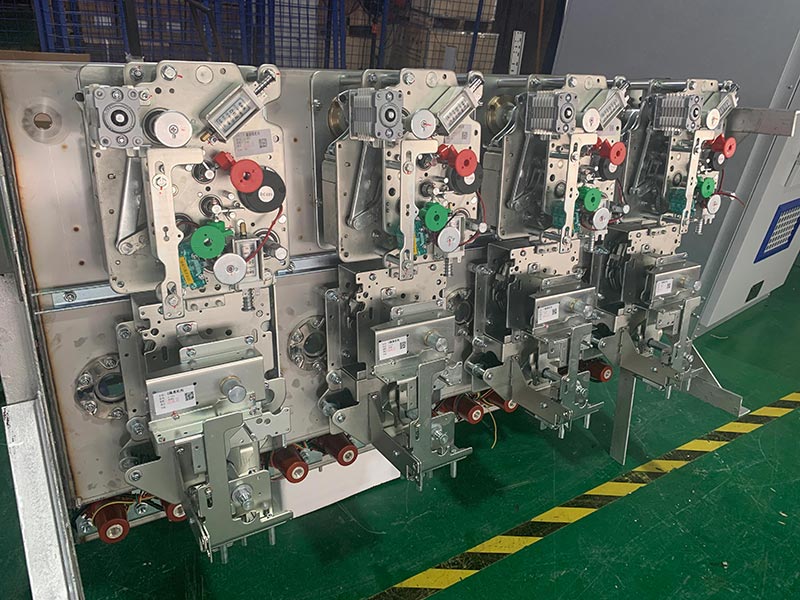

2. "중앙 장착형" 인출형 회로 차단기 배열:진공차단기, 차단스위치 등의 핵심부품은 탈착식 대차(인출유닛)에 설치됩니다. 유지보수가 필요한 경우 결함이 있는 트럭을 완전히 철수하고 예비 트럭으로 교체하여 전력 공급을 신속하게 복구하여 정전 시간을 크게 단축할 수 있습니다.

3. "5가지 방지" 기계적 연동:필수 기계적 연동을 통해 특정 조건에서만 다음 작업이 수행될 수 있도록 보장합니다. 이 기능은 회로 차단기의 잘못된 닫힘이나 열림, 부하 상태에서 트럭의 안팎 이동, 회로가 활전 상태일 때 접지 스위치를 닫는 것, 실수로 활선실에 들어가는 것, 접지 스위치가 닫힌 상태에서 차단기를 닫는 등의 오작동을 효과적으로 방지할 수 있습니다. 이는 인력과 장비의 안전을 보장할 수 있습니다.

4. 상단 압력 방출 채널:개폐 장치의 내부 아크 결함이 발생하면 고온 및 고압 가스가 상단 채널을 통해 방출되어 위험을 최소화하고 운영 및 유지 보수 인력을 보호합니다.

33kv Mv Switchgear Medium Voltage Switch Gear

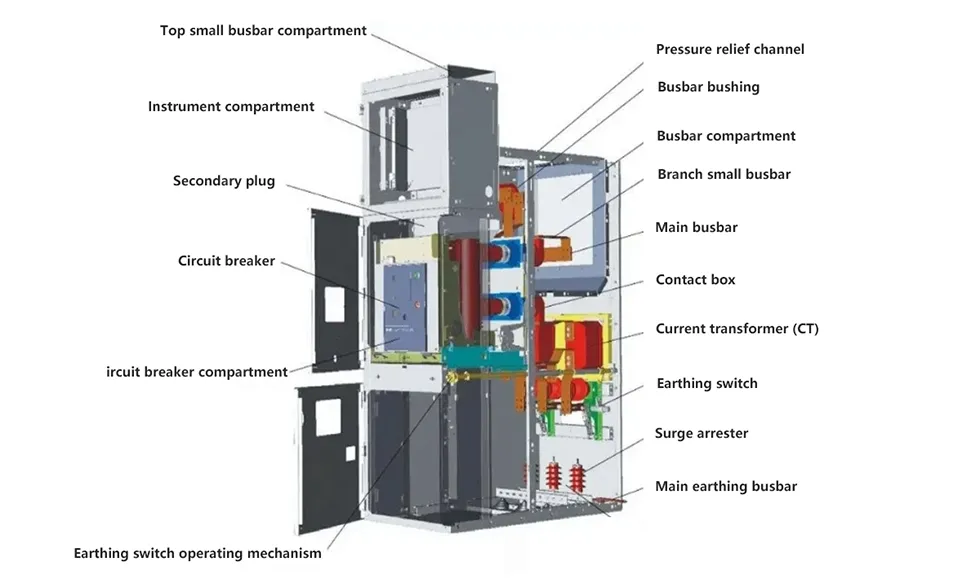

구조 및 치수

33kv Mv Switchgear Medium Voltage Switch Gear

KYN28의 구조 다이어그램

회로 차단기 구성	ZN85(또는 VTK-40.5)	ZN85(또는 VTK-40.5)
폭(mm)	1400	1200
높이(mm)	2650	2650
깊이(mm)	2800	2600
무게(kg)	1500	1400

KYN28-40.5와 KYN61-40.5의 차이점은 무엇입니까?

KYN61-40.5:KYN61-40.5 개폐 장치는 크기가 더 크며 주로 40.5kV 전압 레벨을 위해 특별히 설계된 고전류 및 높은 매개변수가 특징입니다. 바닥 장착형(인출형) 트럭 구조를 채택하고 고전류 및 높은 차단 용량을 전달하도록 설계되었습니다. 이는 대규모의 중요한 전력 노드를 위한 핵심 배전 장치 역할을 합니다.

KYN28-40.5: KYN28-40.5 시리즈 33KV MV 배전반 중간 전압 스위치 기어는 보다 컴팩트한 구조를 가지며 보다 널리 사용됩니다. KYN28 시리즈의 상징적인 중앙 장착형 인출 트럭 구조를 가지며 소형화 및 유연성이 특징입니다. 이는 기존 배포 시나리오에서 일반적인 선택입니다.

목	KYN61-40.5	KYN28-40.5
차단기 트럭 유형	바닥 장착형: 더 크고 무거운 트럭, 패널 하단의 바닥 레일에 배치	중앙 장착형: 패널의 중간 높이에 설치된 소형 트럭으로 작동이 더 쉽습니다.
크기 및 무게	더 커진 크기와 무게. 일반 크기: 1400mm(W), 2800mm(D). 자체 무게 약 1500kg	더욱 컴팩트함 일부 데이터는 깊이가 최대 2800mm임을 나타냅니다. KYN61보다 약간 가볍습니다.
정격 전류 범위	더 넓고 일반적으로 630A ~ 4000A	더 좁음(일반적으로 630A ~ 3150A)(그러나 최대 4000A까지 맞춤화 가능)
파괴/내력	더 높음, 일반적으로 25kA ~ 40kA, 최대 100kA의 피크 내전류	상대적으로 낮음(일반적으로 20kA ~ 31.5kA)
적용범위	보다 전문화되어 대규모 산업 플랜트, 발전소 및 변전소의 인컴 또는 버스 커플러와 같은 중요한 위치에 자주 사용됩니다.	10kV 및 35kV 배전망용 주류 장비로 더욱 널리 보급됨
일반적인 시나리오 기능	고전류 및 높은 차단 용량이 필요한 애플리케이션에 적합	소형화, 유연성 및 경제성에 대한 요구가 높은 기존 배포 시나리오에 적합합니다.
