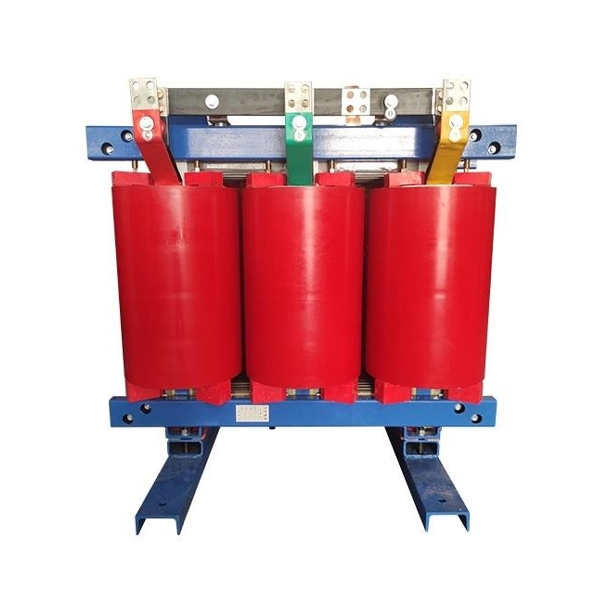

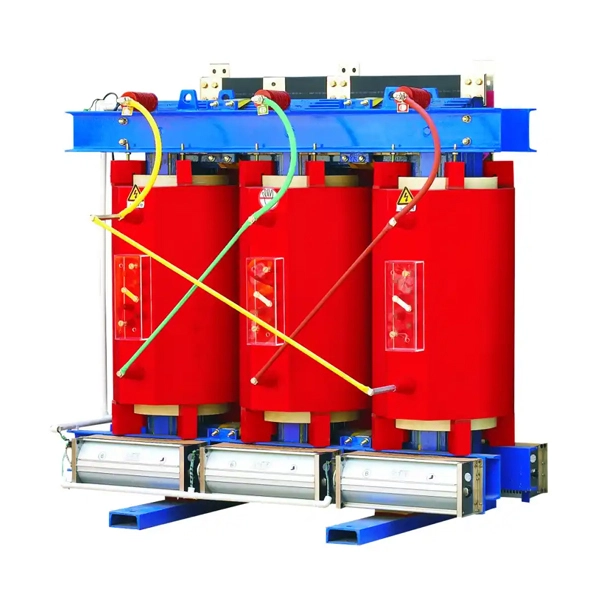

36KV 건식 전력 변압기

Cotenele은 중국 State Grid Corporation의 중요한 파트너 중 하나이며 당사의 36KV 건식 전력 변압기는 오랫동안 국가 전력 시스템에서 안정적으로 작동해 왔습니다. Cotenele 36kV 시리즈 건식 전력 변압기는 국가 기계 산업국 및 국가 전력 회사의 평가 및 테스트를 통과했으며 주로 도시 및 농촌 전력망, 기타 산업, 광업 기업, 송배전 산업 및 농업 프로젝트에 사용됩니다.

문의 보내기

제품 설명

Cotenele는 수년 동안 중국의 대형 변압기 수출업체이자 제조업체로서 신뢰할 수 있고 안정적인 제품을 제공해 왔습니다.36KV 건식 전력 변압기아프리카, 유럽, 중동 등 국가 및 지역의 고객에게 전하고 있으며 고객으로부터 만장일치의 칭찬을 받았습니다. Cotenele 36kV 시리즈 건식 전력 변압기는 다음과 같은 특성을 가지고 있습니다.저손실, 저소음, 낙뢰 보호, 높은 단락 내성, 미려한 외관. 이 제품은 고급 조립 및 제조 공정을 갖추고 있으며 신뢰할 수 있고 우수한 액세서리 품질을 갖추고 있습니다. 여기에는 4가지 원격 기능이 있습니다.원격 통신, 원격 테스트, 원격 조정 및 원격 제어. 컴퓨터 원격 제어를 통해 현장 사무실 근무 없이 발전소를 원격으로 모니터링할 수 있습니다. 모든 Cotenele 36KV 시리즈 건식 전력 변압기는 다음과 같은 국제 및 국내 표준을 준수합니다.GB/T 1094.1-2013, GB/T 1094.11-2007, GB/T 10228-2015, IEC60076-1:2011, IEC60076-11:2018등.

36KV 건식 전력 변압기의 서비스 조건

장착 위치:	실내
주변 온도:	최대: +40℃
	최대 24시간 평균: +35℃
	최저: -25℃
주변 습도:	주변 공기의 상대습도는 93% 미만이어야 합니다. 코일 표면에 물방울이 없어야 합니다.
현장의 해발 높이	1000m 미만
지진 강도	8도 미만
해발 높이	1000m 미만
설치 환경:	화재, 폭발, 지진 및 화학적 부식 환경이 없습니다.

주요 기술 매개변수

SC(B)10 시리즈 36kV 건식 변압기 기술 파라미터(35/0.4kV)

정격 용량(kVA)	결합된 전압			벡터 그룹	무부하 손실(W)	부하손실(W) 120℃	무부하 전류(%)	단락 임피던스(%)
정격 용량(kVA)	HV (kV)	태핑 범위	LV (kV)	벡터 그룹	무부하 손실(W)	부하손실(W) 120℃	무부하 전류(%)	단락 임피던스(%)
50	35~38.5	±5% ±2×2.5%	0.4	Dyn11 Yyn0	450	1240	2.3	6
100					630	1830	2
160					790	2450	1.5
200					880	2900	1.5
250					990	3320	1.3
315					1170	3940	1.3
400					1370	4720	1.1
500					1620	5810	1.1
630					1860	6720	1
800					2160	7970	1
1000					2430	9080	0.75
1250					2830	11090	0.75
1600					3240	13450	0.75
2000					3820	15900	0.75
2500					4450	19040	0.75

SC(B)10 시리즈 36kV 건식 변압기 기술 파라미터(35/10kV)

정격 용량(kVA)	결합된 전압			벡터 그룹	무부하 손실(W)	부하손실(W) 120℃	무부하 전류(%)	단락 임피던스(%)
정격 용량(kVA)	HV (kV)	태핑 범위	LV (kV)	벡터 그룹	무부하 손실(W)	부하손실(W) 120℃	무부하 전류(%)	단락 임피던스(%)
800	35 38.5	±5% ±2×2.5%	3.15 6 6.3 10 10.5 11	Yyn0 Dyn11 Yd11	2250	8210	0.95	6
1000					2670	9520	0.95
1250					3130	11270	0.85
1600					3690	13450	0.85
2000					4230	15900	0.75
2500					4860	19040	0.75
3150					6030	21400	0.7
4000					7020	25680	0.7	9
5000					8370	30480	0.6
6300					9900	35630	0.6
8000					11300	40170	0.5
10000					12900	48470	0.5
12500					15700	56420	0.4
16000					19300	66380	0.4
20000					22900	74670	0.3	10
25000					27100	88210	0.3	10

SC(B)11 시리즈 36kV 건식 변압기 기술 파라미터

정격 용량(kVA)	결합된 전압			벡터 그룹	무부하 손실(W)	부하손실(W) 120℃	무부하 전류(%)	단락 임피던스(%)
정격 용량(kVA)	HV (kV)	태핑 범위	LV (kV)	벡터 그룹	무부하 손실(W)	부하손실(W) 120℃	무부하 전류(%)	단락 임피던스(%)
50	35~38.5	±5% ±2×2.5%	0.4	Dyn11 Yyn0	405	1240	2.1	6
100					570	1830	1.8
160					710	2450	1.3
200					790	2900	1.3
250					890	3320	1.1
315					1050	3940	1.1
400					1230	4720	0.9
500					1460	5810	0.9
630					1670	6720	0.8
800					1940	7970	0.8
1000					2190	9080	0.6
1250					2550	11090	0.6
1600					2920	13450	0.6
2000					3440	15900	0.6
2500					4000	19040	0.6

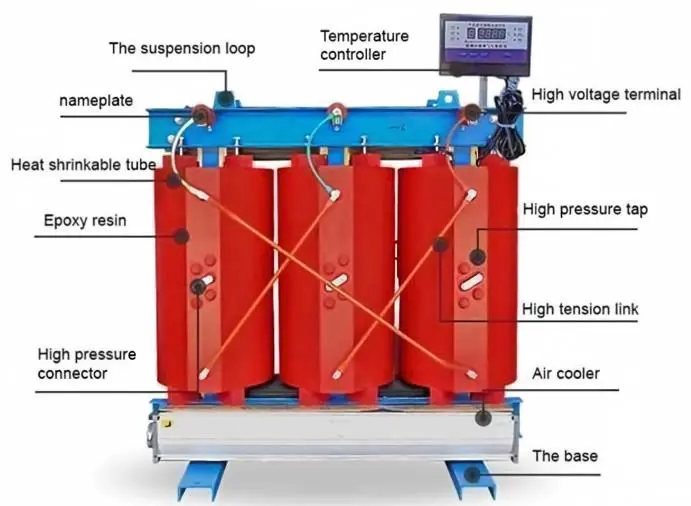

36kV 계열 건식 전력 변압기의 내부 구조

35kV 건식 변압기는 주로 다음 구성 요소로 구성됩니다.

1. 핵심

고품질, 고투과성 방향성 냉간압연 규소강판을 45° 풀마이터 계단형 랩 배열로 조립한 제품입니다. 코어 표면은 표유 자속을 줄이고 자기 회로 분포를 개선하며 코어 소음, 무부하 손실 및 무부하 전류를 낮추기 위해 에폭시 수지로 캡슐화됩니다.

2. 고전압 권선

고전압 권선은 층간 전압을 크게 줄이기 위해 단면화된 층 또는 다층 원통형 구조를 채택합니다. 그것은충전된 에폭시 수지로 진공 주조부분 방전을 최소화하고 전기적 성능을 향상시킵니다. 층 사이에는 DMD 에폭시 프리프레그를 사용하고, 표면에는 유리섬유 메쉬천을 적용해 기계적 강도와 단락 내구성을 강화했다.

3. 저전압 권선

저전압 권선은 열 방출을 개선하기 위해 축 방향 냉각 덕트가 있는 포일 권선 구조를 사용합니다. 끝부분은 에폭시 수지로 캡슐화되고 완전히 경화되어 견고한 조립체를 형성합니다.

4. 단열 시스템

에폭시 수지 또는 기타 수지 화합물이 주요 단열재로 사용됩니다. 권선은 진공 상태에서 주조되며 경화 후 견고한 모놀리식 구조를 형성합니다.

5. 냉각 및 온도 모니터링

냉각 장치(자연 공랭 또는 강제 공랭) 및 온도 센서가 장착되어 있으며 포괄적인 온도 감지 및 보호 시스템을 장착할 수 있습니다.

6. 기타 구성품

고전압 부싱 콘센트, 리프팅 러그, 상부 및 하부 클램핑 프레임, 저전압 단자, 명판, 태핑 커넥터 등

36kV 시리즈 건식 전력 변압기의 제품 특징

1. 화재 안전 및 난연성:에폭시 수지는 본질적으로 불연성이며 화재를 일으키지 않습니다. 폭발 위험이 없습니다.

2. 환경 친화적:오일을 사용하지 않으므로 오일 오염 위험이 없습니다.

3. 높은 기계적 강도:수지 주조 권선은 견고하며 강력한 단락 내성 기능을 제공합니다.

4. 우수한 전기적 성능:낮은 부분방전 수준과 높은 임펄스 내성 수준(번개 및 스위칭).

5. 낮은 손실과 낮은 소음:고품질 실리콘강과 고급 코어 스태킹은 무부하 손실과 가청 소음을 줄입니다.

6. 우수한 과부하 성능:클래스 F 또는 H 절연은 높은 열 내구성을 제공하고 상당한 과부하 작동을 허용합니다.

7. 습기 및 먼지 방지 :권선 표면은 부식 방지 바니시로 코팅되어 먼지가 많거나 습한 환경에서도 안정적인 성능을 보장합니다.

8. 쉬운 유지 관리:오일 취급 없음; 장기간 가동을 중단한 후에는 간단한 건조 처리만 하면 됩니다. 기본적으로 유지 관리가 필요하지 않습니다.

9. 작고 가벼운 디자인:설치 공간이 작고 설치 비용이 저렴합니다.

10. 지능형 온도 제어:권선 온도를 자동으로 감지 및 표시하고, 냉각 팬을 시작/중지하고, 경보 및 트립 신호를 제공하는 스마트 온도 모니터링 시스템(옵션)입니다.

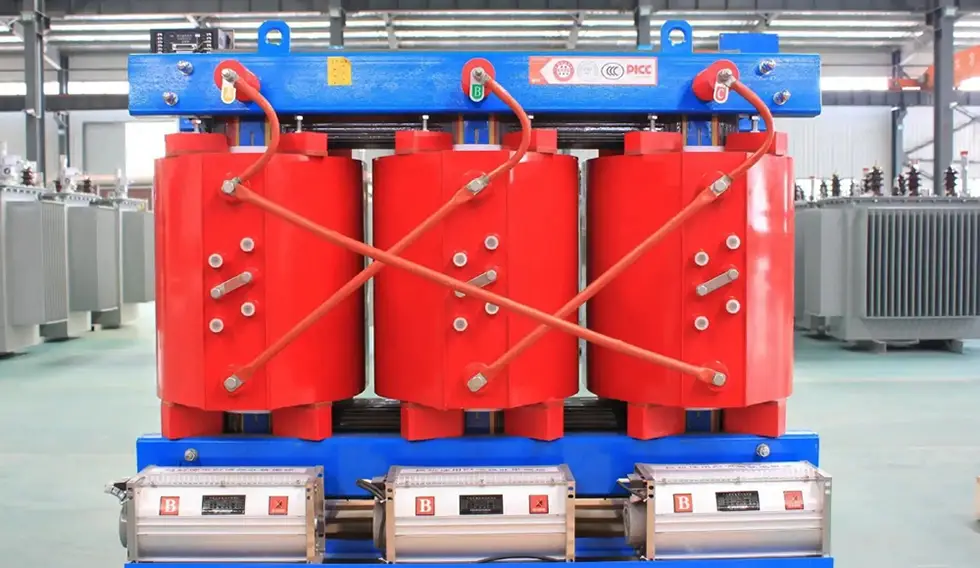

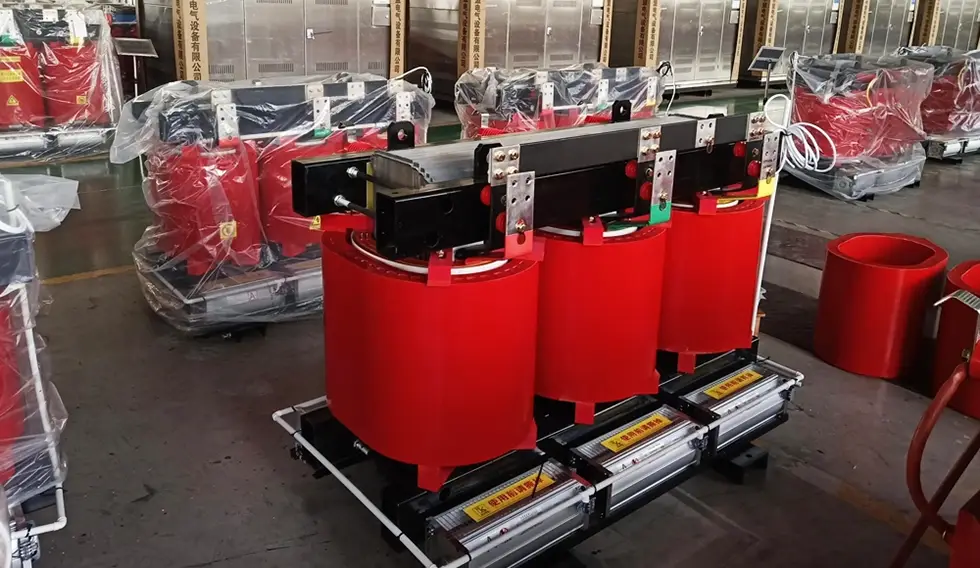

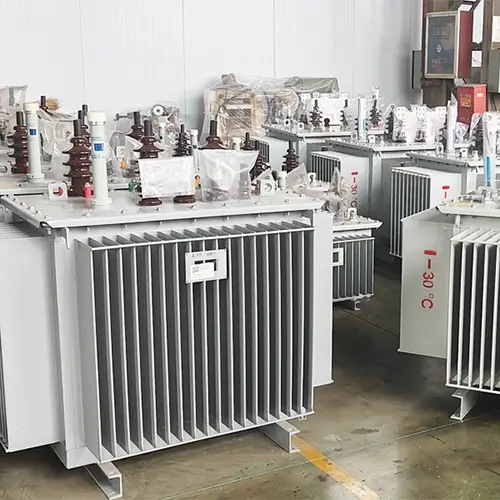

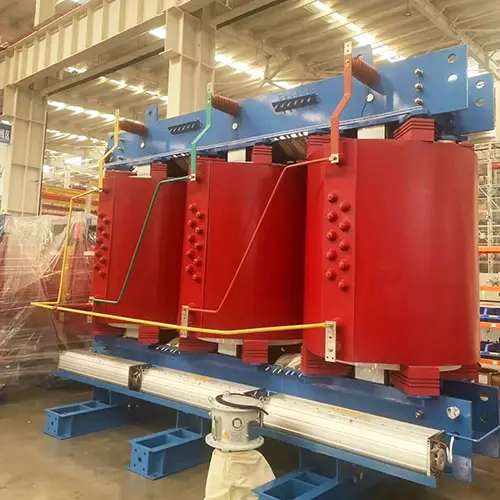

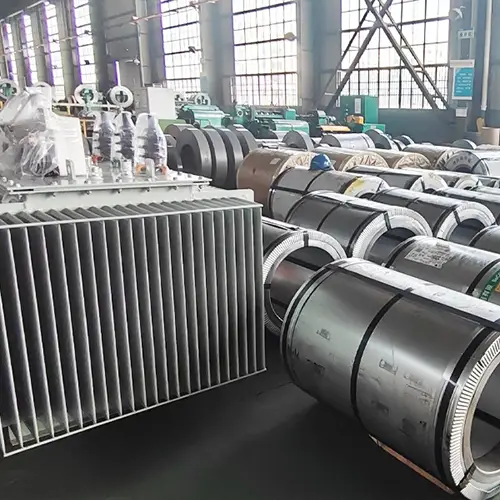

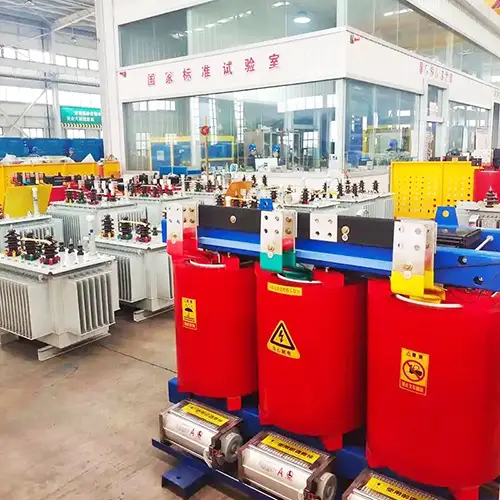

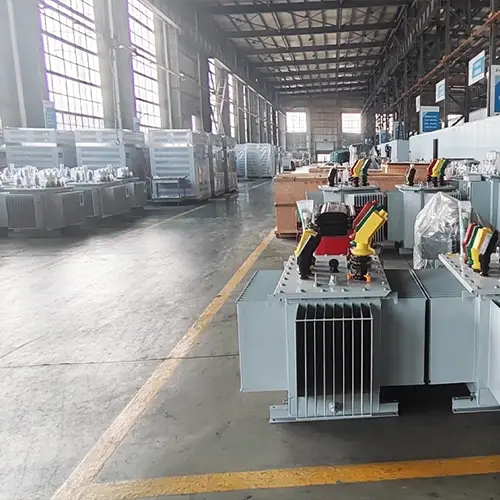

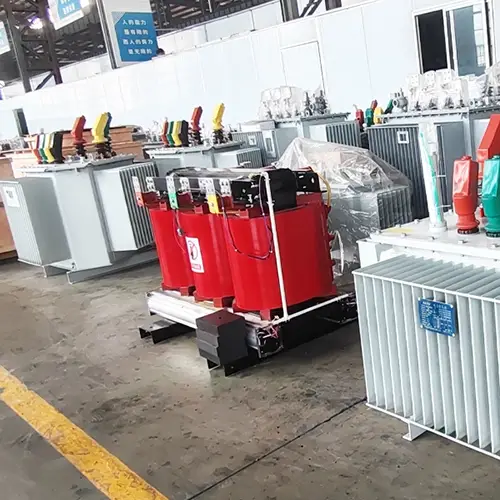

워크샵 쇼

FAQ(자주 묻는 질문)

Q1: 36kV 시리즈 건식 변압기에 사용할 수 있는 최대 용량은 얼마입니까?

답변: 국가 표준 GB/T 10228에 따르면 36kV 건식 변압기의 기존 용량 범위는 30-2500kVA입니다. 그러나 최신 버전의 GB/T 10228에서는 이 범위를 25000kVA로 확장했습니다. 특정 사용자 요구에 따라 더 큰 용량을 맞춤 설정할 수도 있습니다.

Q2: 36kV 시리즈 건식 변압기를 옥외에 설치할 수 있습니까?

A: 예, 실외 버전을 사용할 수 있습니다. 그러나 적절한 보호 수준을 선택해야 합니다. 일반적으로 IP00은 인클로저가 없으며(실내 사용), IP20은 12mm보다 큰 고체로부터 보호하고, IP23은 비와 눈으로부터 보호합니다. 실외 설치의 경우 추가 보호 하우징을 갖춘 IP23 이상을 권장합니다.

Q3: 36kV 시리즈 건식 변압기는 어떻게 냉각되며, 강제 공기 냉각으로 출력을 얼마나 높일 수 있습니까?

A: 냉각 방법은 다음과 같이 나눌 수 있습니다.자연 공기 냉각(AN)그리고강제 공랭(AF). 자연 공기 냉각 조건에서 변압기는 정격 용량으로 지속적으로 작동할 수 있습니다. 강제 공랭식은 출력 용량을 최대 50%까지 늘릴 수 있어 간헐적인 과부하 운전에 적합합니다.

Q4: Cotenele 36kV 시리즈 건식 변압기의 에너지 효율 수준은 어떻게 분류됩니까?

A: 국가 표준 GB 20052-2024 "전력 변압기의 최소 허용 값 및 에너지 효율 등급"에 따라 당사의 36kV 시리즈 건식 변압기는 세 가지 에너지 효율 등급으로 나뉩니다.1등급, 2등급, 3등급. Grade I은 가장 낮은 손실로 가장 높은 레벨입니다. 더 높은 에너지 효율 수준을 선택하면 장기적인 운영 비용을 크게 줄일 수 있습니다.

Q5: 36kV 건식 변압기와 10kV 건식 변압기의 주요 차이점은 무엇입니까?

A: 주요 차이점은 전압 레벨에 있습니다. 36kV 변압기의 고전압 정격은 36kV로 36kV 전력망에서 직접 공급할 수 있으므로 중간 10kV 변전소 링크를 제거하고 시스템 투자 및 유지 관리 비용을 절감합니다. 또한 36kV 레벨에서는 더 높은 절연 강도, 더 큰 전기 간극, 더 긴 연면 거리가 필요하므로 설계 및 제조 비용이 증가합니다. 10kV 건식 변압기는 기존 배전 시스템에서 더 일반적으로 사용됩니다.

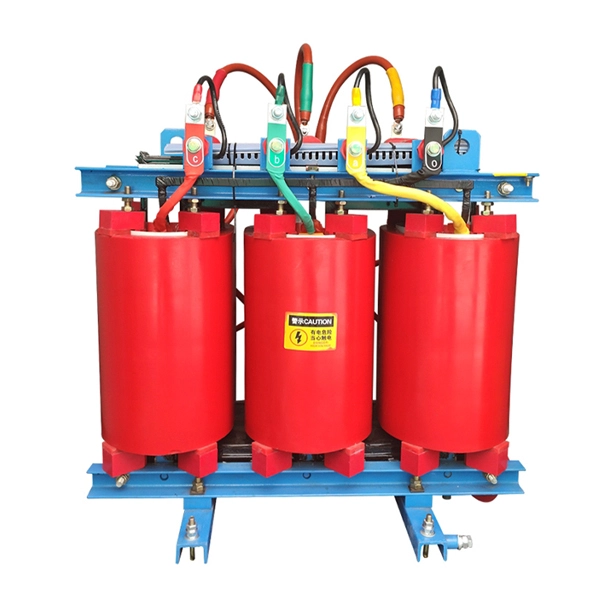

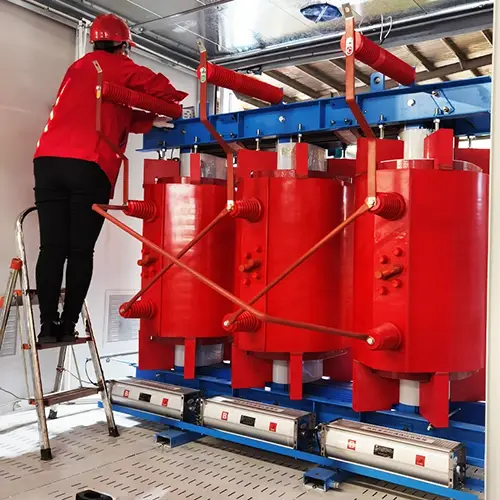

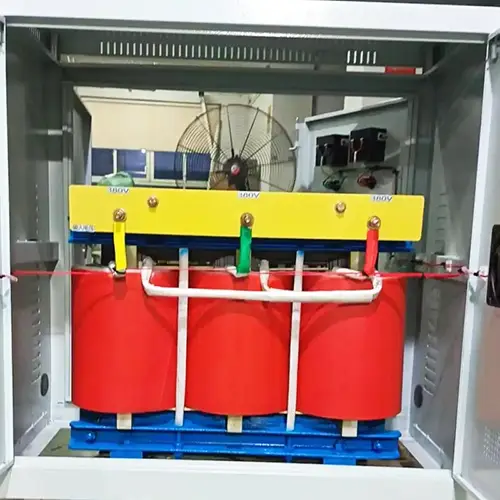

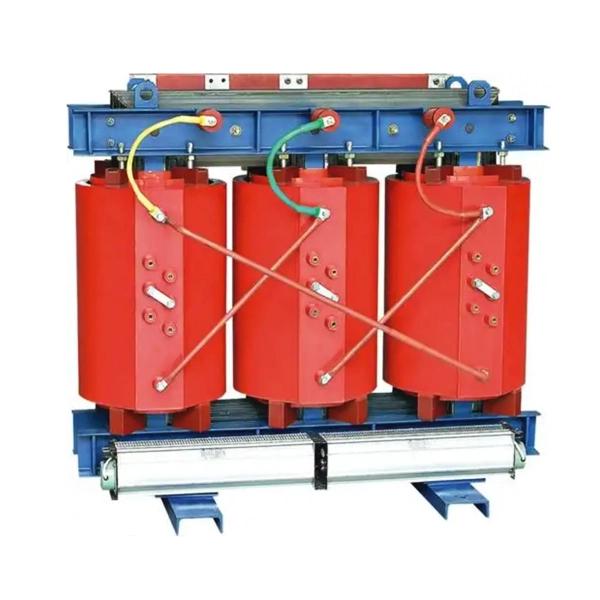

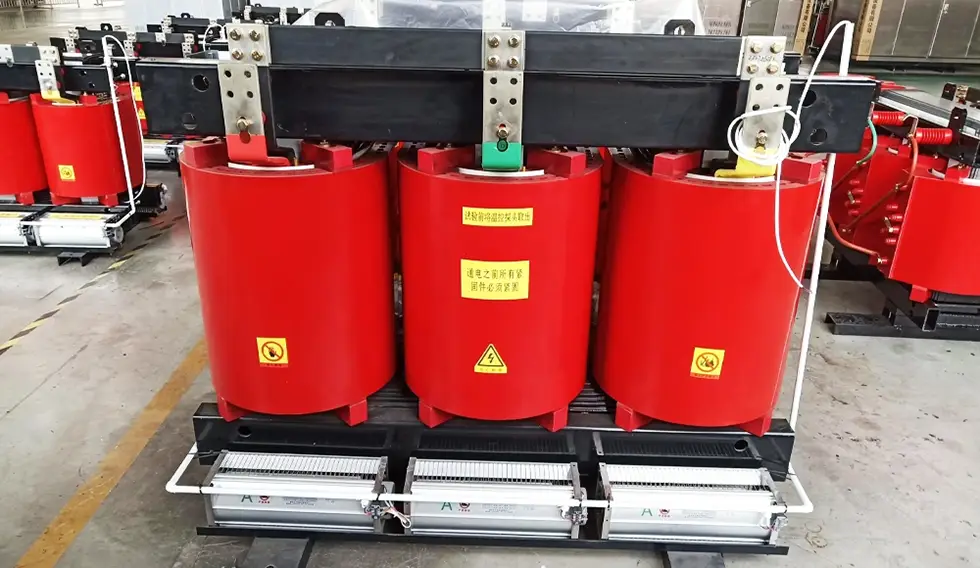

제품 쇼
