20KV 건식 전기 배전 변압기

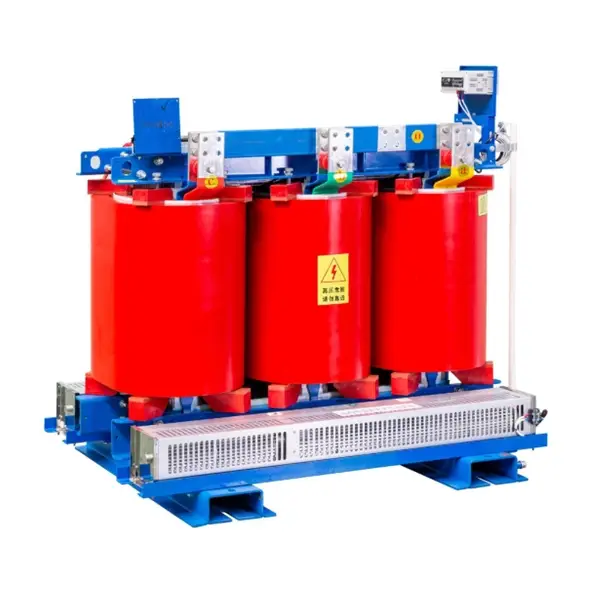

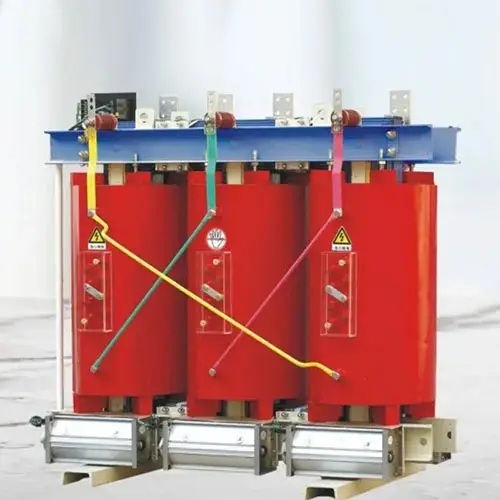

20KV 건식 배전 변압기

Cotenele는 대형 제조업체이자 수출업체입니다.20KV 건식 배전 변압기중국에서. 당사의 20KV 건식 변압기에는 다음과 같은 특징이 있습니다.더 긴 전원 공급 반경, 더 낮은 전압 강하, 라인 손실 감소, 비철 금속 소비량 감소. 이러한 20kV 건식 변압기는 고층 건물, 상업 중심지, 석유화학 플랜트, 광산, 발전소, 공항 및 기타 여러 장소에서 점점 더 많이 사용되고 있습니다.

그만큼20KV 건식 배전 변압기Cotenele 회사에서 제조한 것은 20kV 배전 시스템의 중요한 장비입니다. 전압 레벨은 10kV에서 35kV 사이입니다. 10kV 배전선로의 단점을 보완한 제품으로 중국 국가전력망공사(State Grid Corporation of China) 및 여러 성에서 추천하는 핵심 배전 제품입니다. 20kV 건식 변압기는 주로 견고한 절연재와 공기 냉각 시스템을 사용합니다. 그것은 가지고있다뛰어난 안전 성능, 우수한 환경 적합성, 낮은 유지 관리 요구 사항, 현대 배전 시스템에서 점점 인기가 높아지고 있습니다. 건식변압기는 유침식 변압기와 달리 누유, 화재위험, 환경오염 등의 문제가 없습니다. 당사의 20KV 건식 변압기는 관련 국제 표준을 준수합니다.IEC 60076-11 및 IEEE C57.12.01.

주요 기술 매개변수

작동 조건

일반 서비스 조건:

1. 고도: 1000m 이하(표준형)

2. 주변 온도:

3. 최대: +40°C

4. 최소: -25°C(실외 건식); -5°C(실내 건식)

5. 최대 월 평균: 30°C

6. 최대 연평균 기온: 20°C

7. 상대 습도: 93% 미만이어야 합니다. 코일 표면에 결로가 발생하지 않음

8. 전원 공급 장치: 3상 전압은 대략 대칭이어야 합니다. 전압 파형은 대략 정현파여야 합니다.

특수 조건:

1000m 이상의 고도에서는 고도 수정(고원) 건식 변압기가 제공될 수 있습니다.

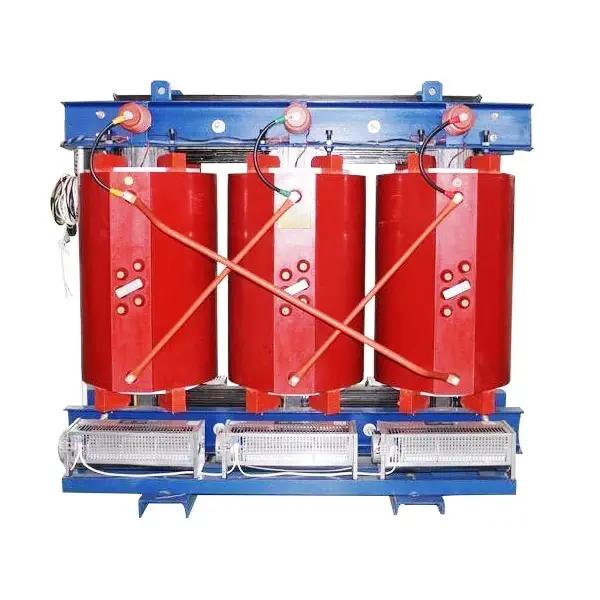

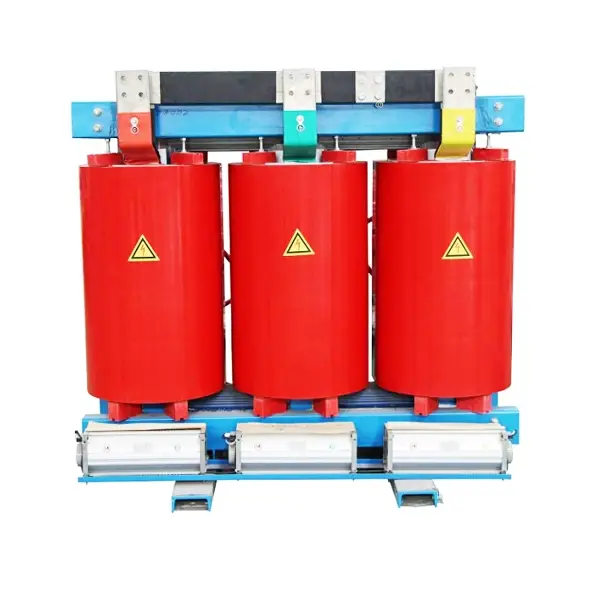

20kV 건식 변압기 란 무엇입니까?

A 20kV 건식 변압기1차 정격전압이 20kV인 변압기로 철심과 권선이 절연유에 침지되지 않은 변압기입니다. 대신에 의존합니다.냉각을 위한 공기 대류—따라서 "건식"이라는 이름이 붙었습니다. 간단히 말해서 코어와 코일은 오일로 채워져 있지 않습니다. 일반적으로 에폭시 수지를 사용하여 고체 절연되어 있습니다.

작동 원리는 다음을 기반으로 합니다.전자기 유도. 1차(고전압) 권선에 교류 전류가 공급되면 철심에 교류 자속이 생성됩니다. 이 자속은 2차(저전압) 권선과 연결되어 기전력(EMF)을 유도합니다. 1차 권선과 2차 권선 권선의 적절한 비율을 선택함으로써 20kV의 입력 전압을 0.4kV, 10kV 또는 기타 전압 레벨과 같은 원하는 출력 전압으로 감소(또는 증가)시킬 수 있습니다.

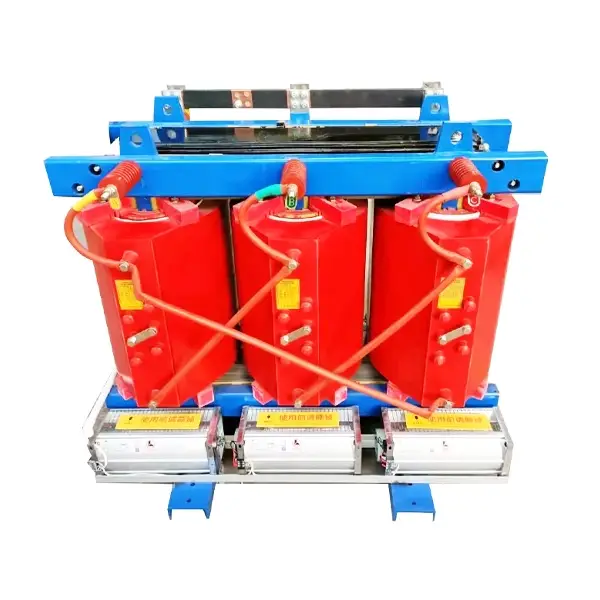

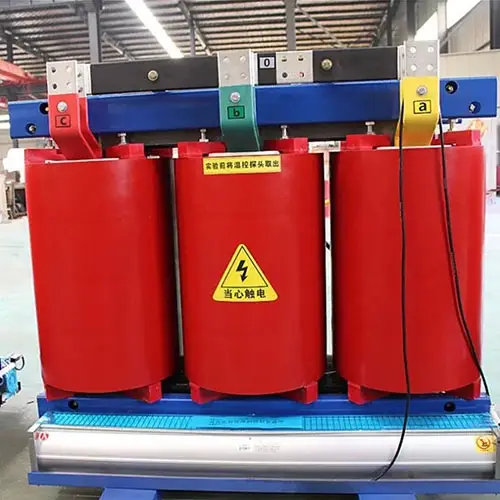

내부 구조는 주로 다음 부분으로 구성됩니다.

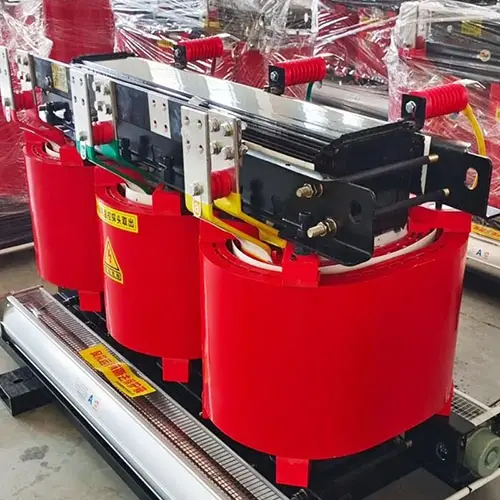

1. 핵심:손실을 줄이기 위해 45° 풀 마이터 조인트가 있는 냉간 압연 방향성 전기 강철 적층으로 만들어졌습니다. 코어는 구멍 없는 밴딩과 견고한 풀플레이트 메커니즘을 사용하여 고정되며 표면은 습기와 녹 방지를 위해 특수 수지로 코팅되는 경우가 많습니다.

2. 권선:저전압(LV) 권선은 컬럼당 2개의 축 냉각 덕트를 사용하여 전용 호일 권선 기계에 전폭 구리 호일로 감겨 있습니다. 고전압(HV) 권선은 하나의 축 냉각 덕트가 있는 단면화된 레이어형 구조를 사용합니다. 두 권선 모두 우수한 방열을 위해 표준화된 금속 덕트 플레이트가 있는 벌집형 냉각 덕트를 갖추고 있습니다.

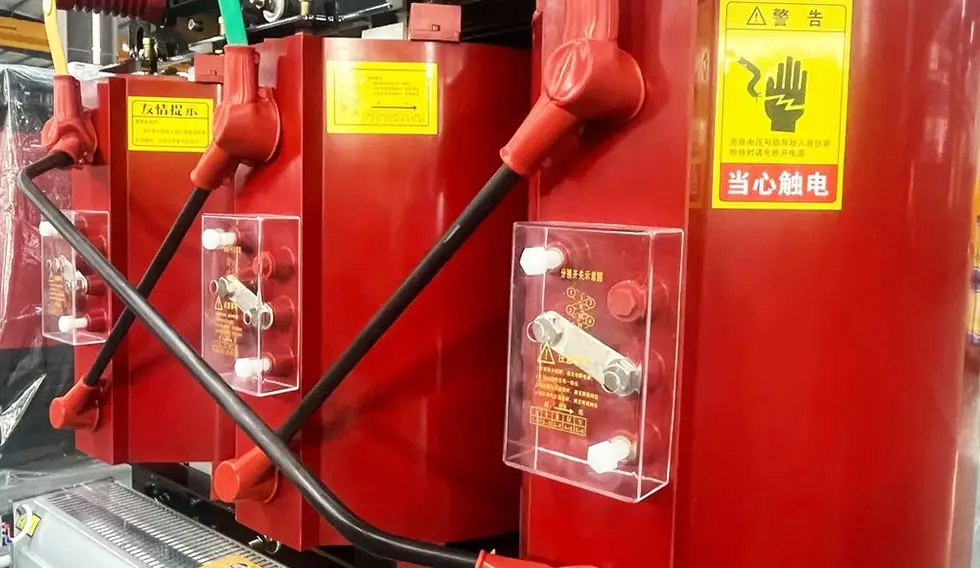

3. 절연 시스템:절연 실린더는 HV 권선과 LV 권선 사이에 배치되어 전기 간극을 제공합니다. 전체 코일 어셈블리는 다음과 같습니다.에폭시 수지로 진공 주조, 높은 기계적 강도, 우수한 전기 절연성 및 우수한 내습성을 제공하는 조밀하고 공극이 없는 고체 구조를 형성합니다.

4. 온도 조절 시스템:내장된 온도 센서(보통 LV 코일의 상부에 위치)는 권선 온도를 지속적으로 모니터링합니다. 이 시스템은 과열 보호를 위한 경보 및 트립 접점과 함께 각 단계의 온도를 자동으로 순차적(주기적)으로 표시합니다.

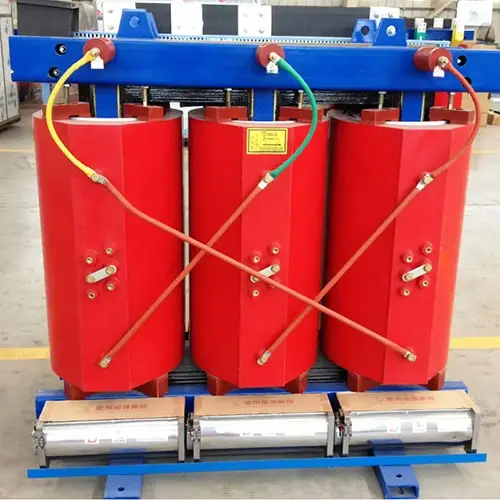

제품특징

20kV 건식 변압기는 다음과 같은 주목할만한 특징을 나타냅니다.

1. "3개 최저점 및 3개 최고점":낮은 손실, 낮은 소음, 낮은 부분 방전; 높은 기계적 강도, 높은 전기 강도 및 높은 열 내구성.

2. 안전하고 환경 친화적입니다.난연성, 방폭성, 무공해; 로드 센터에 직접 설치할 수 있습니다.

3. 강력한 단락 저항 성능:에폭시 주조 본체는 손상 없이 단락 전기역학적 힘을 견딜 수 있는 치밀한 구조를 가지고 있습니다.

4. 낮은 부분방전 수준:10pC 미만으로 제어할 수 있습니다(일부 프리미엄 제품은 <5pC에 도달).

5. 우수한 내습성 :100% 습도에서 정상적으로 작동할 수 있습니다. 전원을 차단한 후 다시 전원을 공급하기 전에 사전 건조가 필요하지 않습니다.

6. 높은 과부하 용량:강제 공기 냉각 없이 120% 부하에서 지속적으로 작동할 수 있습니다. 강제 공랭식(AF)을 사용하면 정격 부하의 150%를 견딜 수 있습니다.

7. 유지 관리가 필요하지 않습니다.낮은 손실과 경제적인 운영; 본질적으로 유지 관리가 필요 없습니다.

8. 소형 및 경량:작은 설치 공간과 낮은 설치 비용.

20kV 건식 변압기의 제품 분류

제품 장점

1. 향상된 공급 성능:전송 거리 연장, 전압 강하 최소화, 라인 손실 감소로 전력 품질이 향상됩니다.

2. 상당한 에너지 효율성:매우 낮은 무부하 및 부하 손실을 특징으로 하며 최신의 엄격한 요구 사항을 완벽하게 충족합니다.GB20052-2024에너지 효율 표준.

3. 유연한 설치:기름 저장 구덩이나 방화벽 없이 로드 센터에서 분산화할 수 있어 자본 투자가 줄어듭니다.

4. 낮은 운영 비용:유지보수가 필요 없는 설계로 전체 운영 비용이 절감됩니다.

5. 높은 신뢰성:높은 기계적 강도, 우수한 내진 성능, 탁월한 낙뢰 충격 저항 능력을 갖추고 있습니다.

6. 강력한 적응성:습기와 먼지에 둔감하며 화재 보호 요구 사항이 높은 열악한 환경, 부하 변동이 심하거나 오염/습한 조건에 적합합니다.

응용 시나리오

20kV 건식 변압기는 다음 분야에서 널리 사용됩니다.

1. 도시 인프라:도시 그리드 업그레이드, 고층 건물, 비즈니스 센터, 상업 단지

2. 공공시설:극장, 병원, 호텔, 학교

3. 교통:터널, 지하철, 기차역, 항구, 공항

4. 발전 및 배전:발전소, 지하 변전소, 포장 변전소, 발전소

5. 산업 부문:석유화학, 광업, 공장 작업장, CNC 기계

6. 재생 에너지 및 데이터 센터:풍력, 태양광 프로젝트, 클라우드 컴퓨팅 센터

7. 특별한 장소:실험실, 인구 밀집 지역의 도시 변전소 및 화재/폭발/습기 보호가 필요한 모든 현장

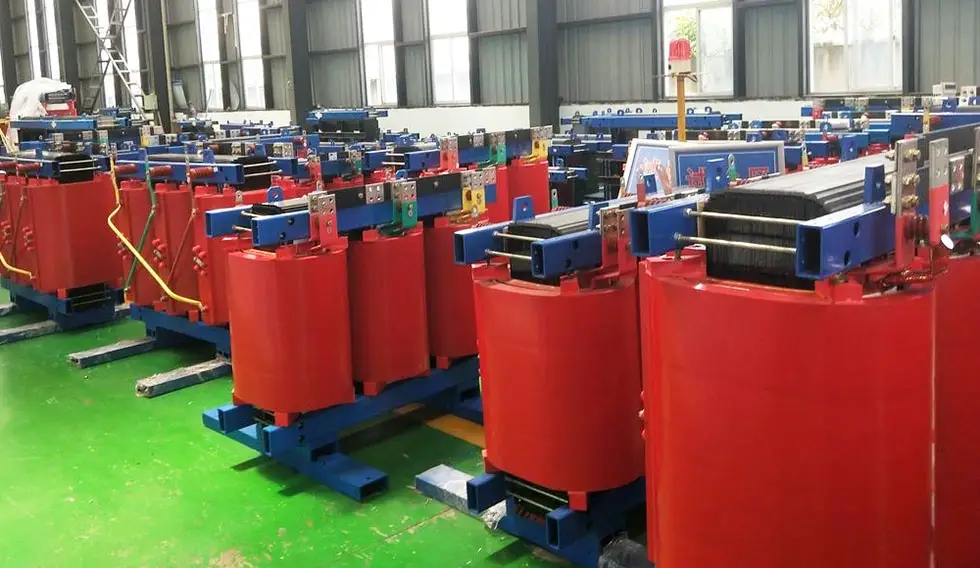

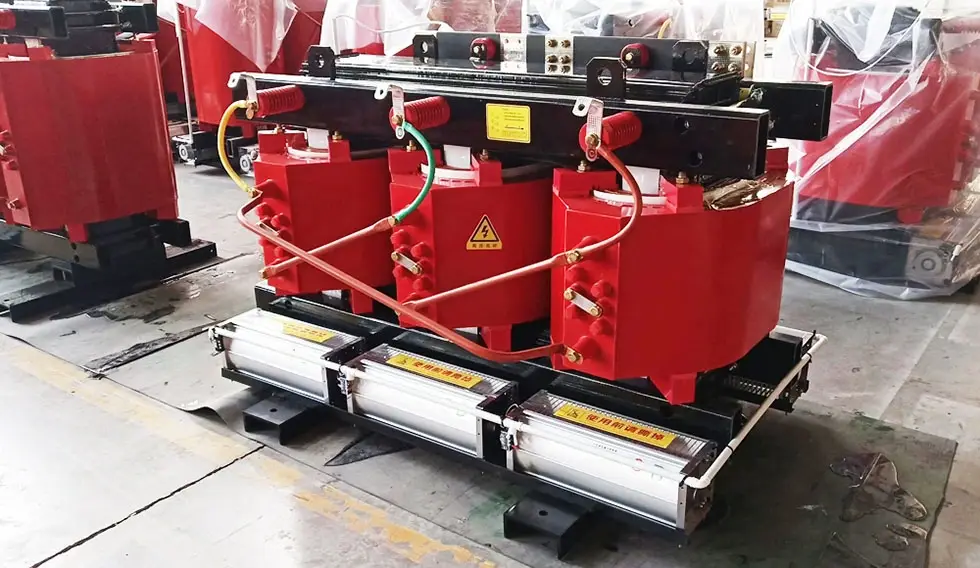

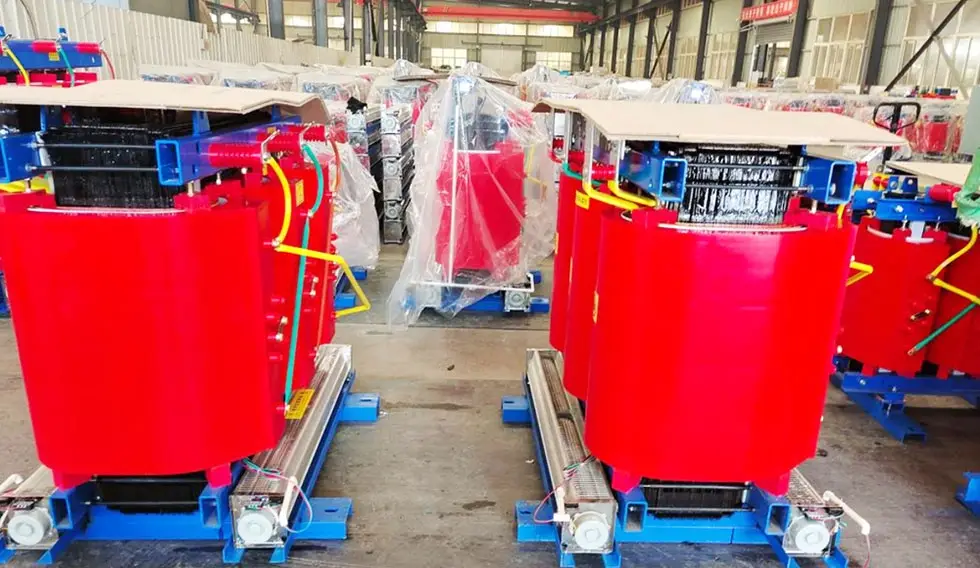

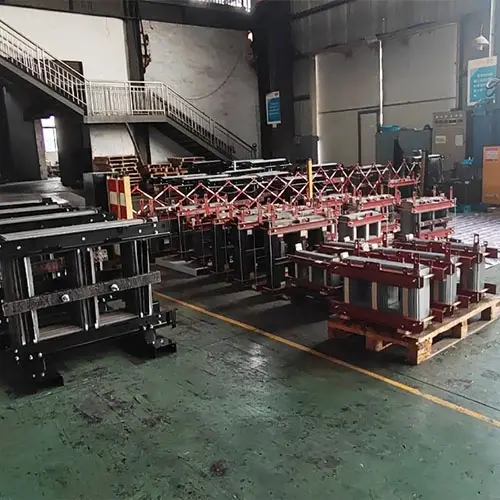

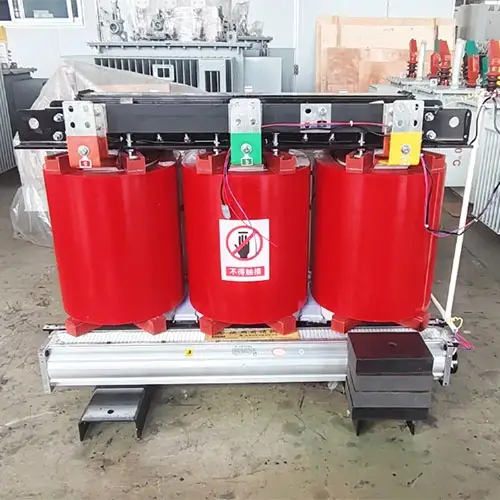

워크샵 쇼
