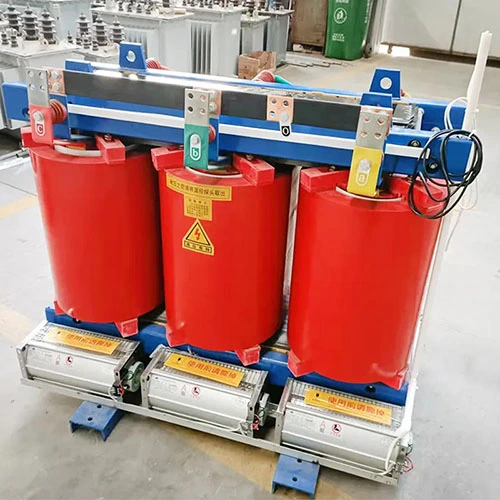

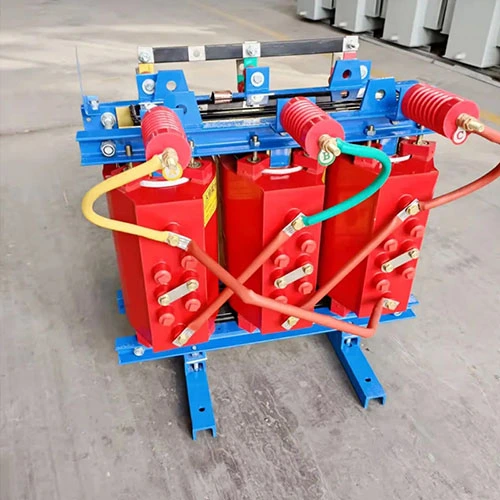

10KV 실내 건식 배전 변압기

Cotenele은 변압기 및 기타 전기 장비는 물론 핵심 부품을 제조하고 수출하는 업체입니다. 당사의 10KV 실내 건식 배전 변압기는 유럽, 중동, 아프리카 및 남미 등 여러 해외 시장에 판매됩니다. 건식 변압기는 크기가 작고 오염이 없으며 유지 관리가 필요 없다는 장점이 있으며 배전 시스템에서 중요한 전기 장비입니다.

문의 보내기

제품 설명

Cotenele은 중국의 유명한 변압기 제조업체입니다. 우리의10KV 실내 건식 배전 변압기포함하여 상당한 이점을 가지고 있습니다.난연성, 내화성, 방폭성, 유지보수가 필요 없는 작동, 무공해 성능, 컴팩트한 구조. 완전히 밀폐된 캡슐형 권선을 사용하면 로드 센터에 직접 설치할 수 있습니다. SC(B) 시리즈 에폭시 수지 건식 변압기는 과학적으로 건전한 설계와 첨단 주조 기술 덕분에낮은 부분 방전 수준, 낮은 작동 소음 및 우수한 방열 성능. 강제 공냉식에서는 정격 부하의 125%에서 장기간 동안 지속적으로 작동할 수 있습니다. 각 장치에는 결함 경보, 과열 경고, 과열 트립 및 블랙박스 녹화 기능을 제공하는 지능형 온도 컨트롤러가 장착되어 있습니다. 통해RS485 직렬 인터페이스, 당사의 건식 변압기는 중앙 집중식 모니터링 및 제어를 위해 컴퓨터에 연결할 수 있습니다.

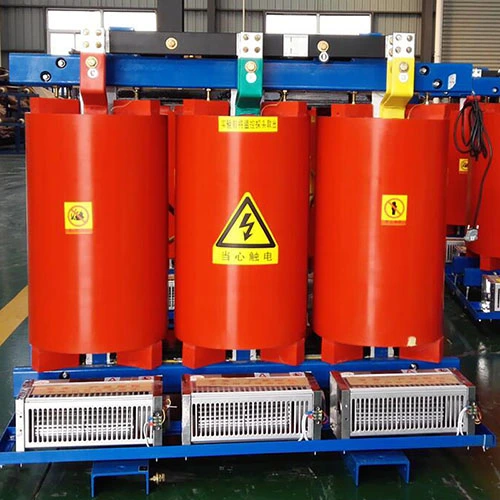

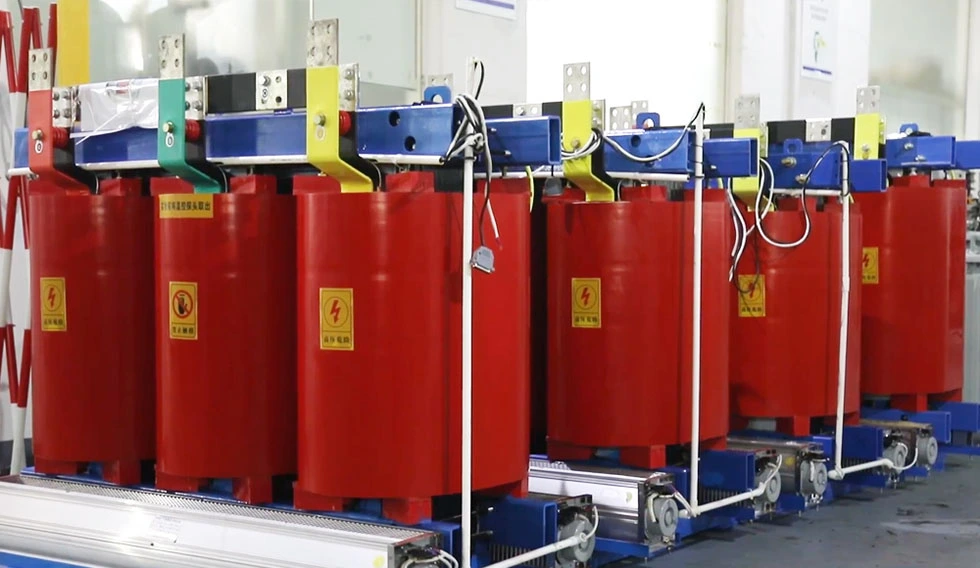

10kv Indoor Dry Type Power Distribution Transformer

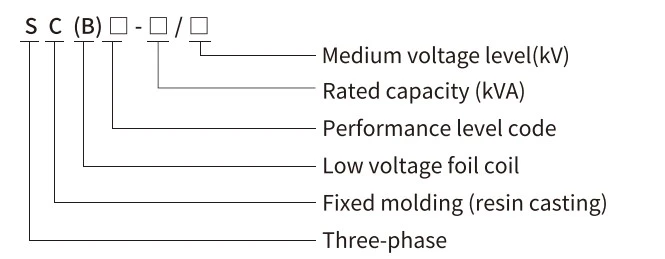

모델과 의미

주요 기술 매개변수

SCB11-30~2500/10kV 변압기 기술적인 매개변수

정격 용량(kVA)	전압 조합			연결된 그룹 라벨	무부하 손실(W)	부하 손실(W)			무부하 전류(%)	임피던스 전압(%)	외형치수 (L×W×H) 설치 4-Φ18 (mm)	총 중량(kg)
정격 용량(kVA)	중전압(kV)	태핑 범위	저전압(kV)	연결된 그룹 라벨	무부하 손실(W)	130℃(비) 100℃	155℃(화) 120℃	180℃(높이) 145℃	무부하 전류(%)	임피던스 전압(%)	외형치수 (L×W×H) 설치 4-Φ18 (mm)	총 중량(kg)
30	6 6.3 6.6 10 10.5 11 13.8 15	±2.5 ±5	0.4 또는 기타	Dyn11	170	670	710	760	2.3	4	955×750×840	270
50					240	940	1000	1070	2.2		970×750×860	340
80					330	1290	1380	1480	1.7		1015×750×925	460
100					360	1480	1570	1690	1.7		1030×750×960	530
125					420	1740	1850	1980	1.5		1060×750×1000	605
160					480	2000	2130	2280	1.5		1090×900×1045	730
200		±2×2.5 ±5			550	2370	2530	2710	1.3		1105×900×1080	825
250					640	2590	2760	2960	1.3		1180×900×1125	1010
315					790	3270	3470	3730	1.1		1225×900×1140	1165
400					880	3750	3990	4280	1.1		1330×900×1195	1490
500					1040	4590	4880	5230	1.1		1345×900×1255	1650
630					1200	5530	5880	6290	0.9		1540×1150×1175	1915
630					1170	5610	5960	6400	0.9	6	1540×1150×1175	1915
800					1360	6550	6960	7460	0.9		1600×1150×1220	2305
1000					1590	7650	8130	8760	0.9		1645×1150×1285	2690
1250					1880	9100	9690	10300	0.9		1705×1150×1345	3225
1600					2200	11000	11700	12500	0.9		1765×1150×1405	3805
2000					2740	13600	14400	15500	0.7		1840×1150×1475	4435
2500					3240	16100	17100	18400	0.7		1900×1150×1560	5300
1600					2200	12200	12900	13900	0.9	8	1765×1150×1405	3805
2000					2740	15000	15900	17100	0.7		1840×1150×1475	4435
2500					3240	17700	18800	20200	0.7		1900×1150×1560	5300

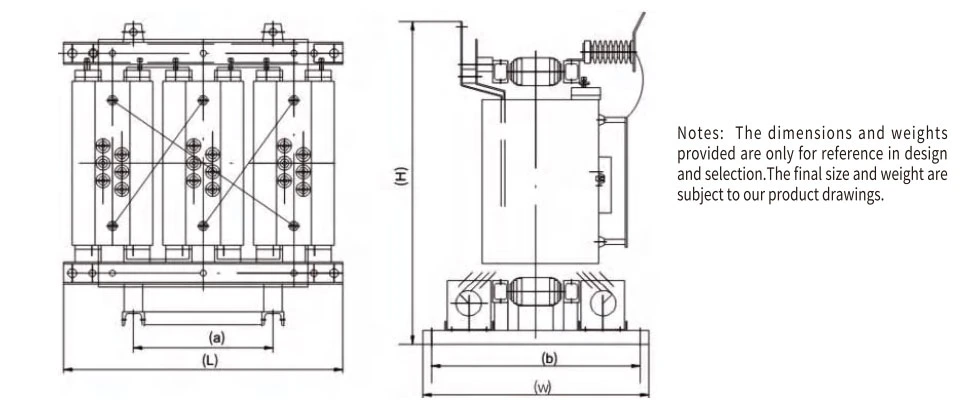

SCB11-30~2500/10kV 변압기 치수

SCB12-30~2500/10kV 변압기 기술적인 매개변수

정격 용량(kVA)	전압 조합			연결된 그룹 라벨	무부하 손실(W)	부하 손실(W)			무부하 전류(%)	임피던스 전압(%)	외형치수(L×W×H) 설치 4-Φ18(mm)	총 중량(kg)
정격 용량(kVA)	중전압(kV)	태핑 범위	저전압(kV)	연결된 그룹 라벨	무부하 손실(W)	130℃(비) 100℃	155℃(화) 120℃	180℃(높이) 145℃	무부하 전류(%)	임피던스 전압(%)	외형치수(L×W×H) 설치 4-Φ18(mm)	총 중량(kg)
30	6 6.3 6.6 10 10.5 11 13.8 15	±2.5 ±5	0.4 또는 기타	Dyn11	150	670	710	760	2.3	4	955×750×840	270
50					215	940	1000	1070	2.2		970×750×860	340
80					295	1290	1380	1480	1.7		1015×750×925	460
100					320	1480	1570	1690	1.7		1030×750×960	530
125					375	1740	1850	1980	1.5		1060×750×1000	605
160					430	2000	2130	2280	1.5		1090×900×1045	730
200		±2×2.5 ±5			495	2370	2530	2710	1.3		1105×900×1080	825
250					575	2590	2760	2960	1.3		1180×900×1125	1010
315					705	3270	3470	3730	1.1		1225×900×1140	1165
400					785	3750	3990	4280	1.1		1330×900×1195	1490
500					930	4590	4880	5230	1.1		1345×900×1255	1650
630					1070	5530	5880	6290	0.9		1540×1150×1175	1915
630					1040	5610	5960	6400	0.9	6	1540×1150×1175	1915
800					1210	6550	6960	7460	0.9		1600×1150×1220	2305
1000					1410	7650	8130	8760	0.9		1645×1150×1285	2690
1250					1670	9100	9690	10300	0.9		1705×1150×1345	3225
1600					1960	11000	11700	12500	0.9		1765×1150×1405	3805
2000					2440	13600	14400	15500	0.7		1840×1150×1475	4435
2500					2880	16100	17100	18400	0.7		1900×1150×1560	5300
1600					1960	12200	12900	13900	0.9	8	1765×1150×1405	3805
2000					2440	15000	15900	17100	0.7		1840×1150×1475	4435
2500					2880	17700	18800	20200	0.7		1900×1150×1560	5300

SCB12-30~2500/10kV 변압기 치수

SCB13-30~2500/10kV 변압기 기술적인 매개변수

정격 용량(kVA)	전압 조합			연결된 그룹 라벨	무부하 손실(W)	부하 손실(W)			무부하 전류(%)	임피던스 전압(%)	외형치수(L×W×H) 설치 4-Φ18(mm)	총 중량(kg)
정격 용량(kVA)	중전압(kV)	태핑 범위	저전압(kV)	연결된 그룹 라벨	무부하 손실(W)	130℃(비) 100℃	155℃(화) 120℃	180℃(높이) 145℃	무부하 전류(%)	임피던스 전압(%)	외형치수(L×W×H) 설치 4-Φ18(mm)	총 중량(kg)
30	6 6.3 6.6 10 10.5 11 13.8 15	±2.5 ±5	0.4 또는 기타	Dyn11	135	605	640	685	2.3	4	955×750×840	270
50					195	845	900	965	2.2		970×750×860	340
80					265	1160	1240	1330	1.7		1015×750×925	460
100					290	1330	1410	1520	1.7		1060×750×960	560
125					340	1560	1660	1780	1.5		1075×750×1000	630
160					385	1800	1910	2050	1.5		1105×900×1045	770
200		±2×2.5 ±5			445	2130	2270	2440	1.3		1120×900×1105	875
250					515	2330	2480	2660	1.3		1195×900×1125	1055
315					635	2940	3120	3350	1.1		1555×1150×1175	1190
400					705	3370	3590	3850	1.1		1225×900×1140	1500
500					835	4130	4390	4700	1.1		1315×900×1190	1700
630					965	4970	5290	5660	0.9		1345×900×1265	1985
630					935	5050	5360	5760	0.9	6	1555×1150×1175	1985
800					1090	5890	6260	6710	0.9		1600×1150×1220	2360
1000					1270	6880	7310	7880	0.9		1660×1150×1285	2775
1250					1500	8190	8720	9330	0.9		1720×1150×1350	3310
1600					1760	9940	10500	11300	0.9		1780×1150×1405	3940
2000					2190	12200	13000	14000	0.7		1840×1150×1475	4595
2500					2590	14500	15400	16600	0.7		1900×1150×1565	5495
1600					1760	11000	11600	12500	0.9	8	1780×1150×1405	3940
2000					2190	13500	14300	15400	0.7		1840×1150×1475	4595
2500					2590	15900	17000	18200	0.7		1900×1150×1565	5495

SCB13-30~2500/10kV 변압기 치수

내부 구조

최고의 전기적 성능, 기계적 강도 및 열 관리를 달성하기 위해 건식 변압기의 내부 구조는 여러 핵심 구성 요소로 구성되므로 모두 신중하게 설계해야 합니다.

1. 자기 코어

건식 변압기의 자기 코어의 주요 재료는 일반적으로적층전기강판(규소강판)또는 와전류 손실과 히스테리시스 손실을 줄일 수 있는 기타 강자성 재료. 자기 코어의 모양은 직사각형, 원형, 타원형 등으로 만들 수 있습니다.

2. 권선

건식 변압기의 권선은 다음으로 구성됩니다.1차 및 2차 권선, 일반적으로 구리 또는 알루미늄 도체로 만들어집니다. 구리는 알루미늄에 비해 전도성이 우수하지만 일부 고객은 비용 절감을 위해 권선에 알루미늄 도체를 선택하는 경우가 많습니다.

3. 단열 시스템

건식 변압기의 절연 시스템은 주로 다음을 포함하여 권선에 대한 전기 절연 및 기계적 지원을 제공합니다.

에폭시 수지 캡슐화(캐스트 수지):권선은 에폭시 수지로 완전히 밀봉되어 습기, 먼지 및 기계적 응력으로부터 우수한 보호 기능을 제공할 수 있습니다.

진공 압력 함침(VPI):권선은 진공 및 압력 하에서 클래스 H 폴리에스테르 수지로 함침됩니다. 이는 건식변압기의 절연내력, 기계적 강도, 열적 안정성을 향상시키기 위한 역할이다.

진공 압력 캡슐화(VPE):권선은 VPI보다 절연 코팅이 더 두껍습니다.

4. 클램핑 구조

클램핑 구조는 일반적으로 권선과 코어 어셈블리를 고정하는 데 사용되며 기계적 강도를 제공하고 적절한 정렬을 보장할 수 있으며 냉각 채널이나 공기 순환을 위한 개구부를 통합할 수 있습니다.

5. 인클로저

모든 구성 요소는 인클로저 내에 장착되며 인클로저는 다음과 같이 나뉩니다.통풍이 되는 것, 통풍이 되지 않는 것, 밀봉된 것, 애플리케이션 환경을 기반으로 합니다. 환기형 인클로저는 냉각을 위해 자연 또는 강제 공기 순환을 허용하는 반면, 비환기형 설계는 전도성, 부식성 또는 가연성 물질이 포함된 환경에서 사용됩니다.

제품 장점

1. 안전상의 이점

화재 위험 감소:건식 변압기에는 가연성 절연유가 없어 화재 및 폭발 위험이 없습니다.

자기 소화성:건식 변압기의 견고한 절연 재료는 본질적으로 난연성입니다.

독성 가스 배출 없음:아크 조건에서 건식 변압기는 위험한 가스를 방출하지 않습니다.

2. 환경적 이점

환경 친화적인:건식변압기는 기름이 새거나 유출되지 않으므로 지하수 오염에 대한 우려를 해소할 수 있습니다.

재활용 가능:건식 변압기 재료의 최대 90%는 수명이 끝나면 재활용이 가능합니다.

특별한 격리가 필요하지 않습니다.건식 변압기에는 누수 방지 수집 풀을 설치할 필요가 없습니다.

3. 운영상의 이점

이러한 건식 변압기에는 다음이 필요합니다.사실상 유지보수가 필요하지 않음---액체 테스트나 오일 여과가 없으며 가끔 육안 검사만 수행됩니다---그리고20년 이상의 연장된 서비스 수명. 부지 제한이 적고 지하수 보호 조치가 없기 때문에 건식 변압기는 설치 비용이 저렴합니다. 그리고 실제 부하 위치에 가깝게 직접 설치할 수 있어 라인 손실을 크게 줄일 수 있습니다.

4. 애플리케이션 유연성

건식 변압기는 화재 안전 요구 사항이 높은 실내 장소에 설치 및 적용할 수 있습니다. 동시에 완전히 밀폐된 케이싱은 홍수가 발생하기 쉬운 지역에서 물에 잠길 위험을 견딜 수 있습니다. 건식 변압기의 방습 절연 시스템은 습도가 높은 환경에서도 안정적인 전기적 성능을 보장할 뿐만 아니라 결로를 효과적으로 방지합니다.

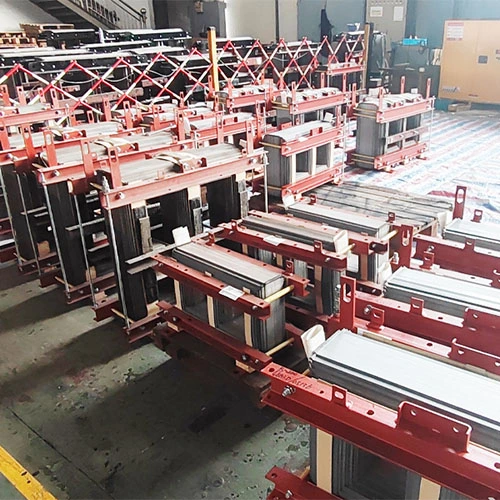

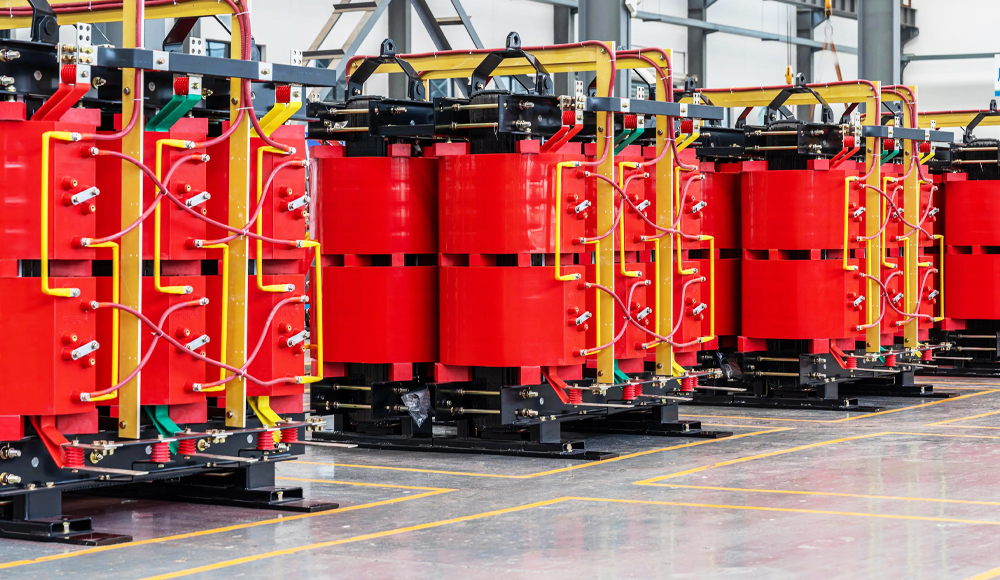

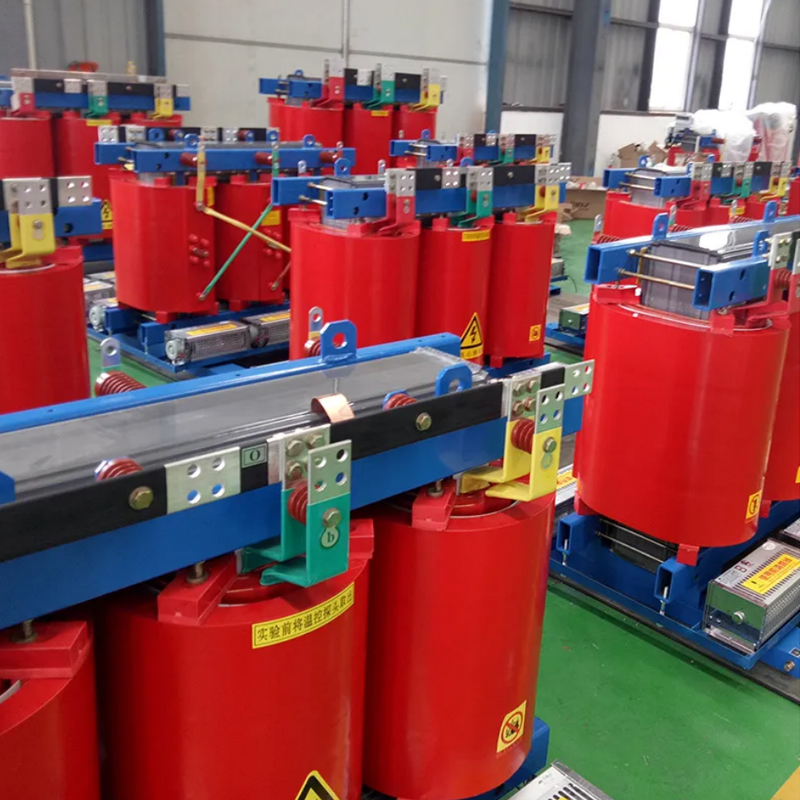

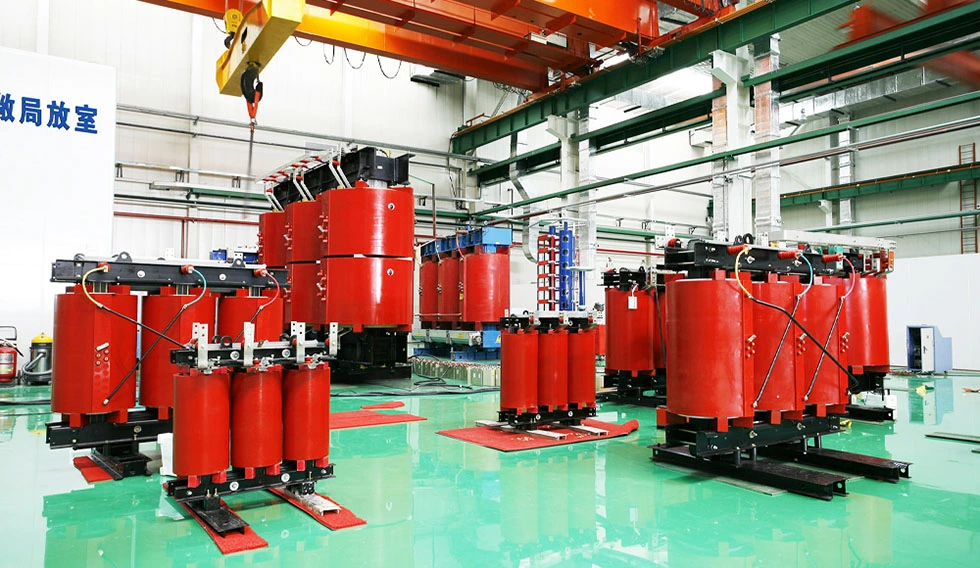

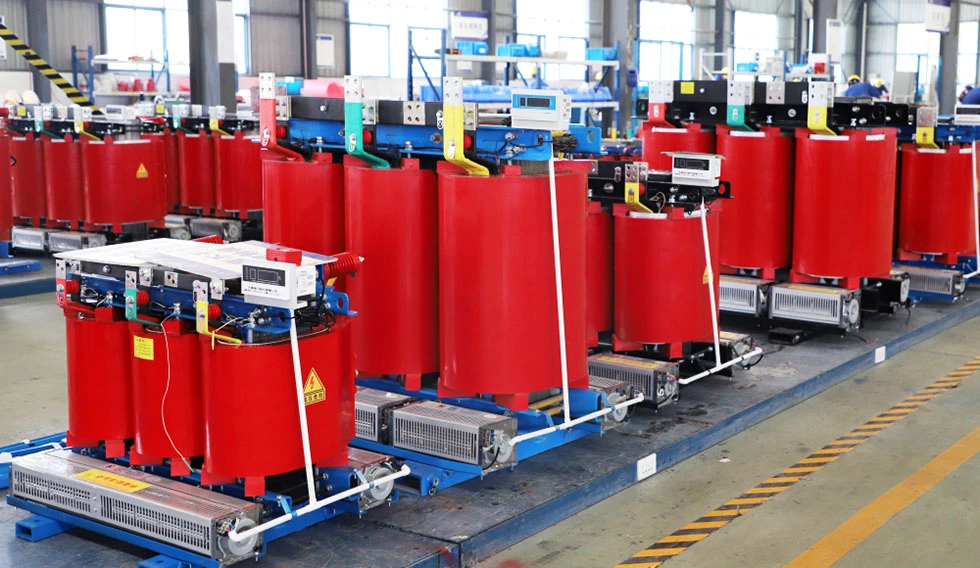

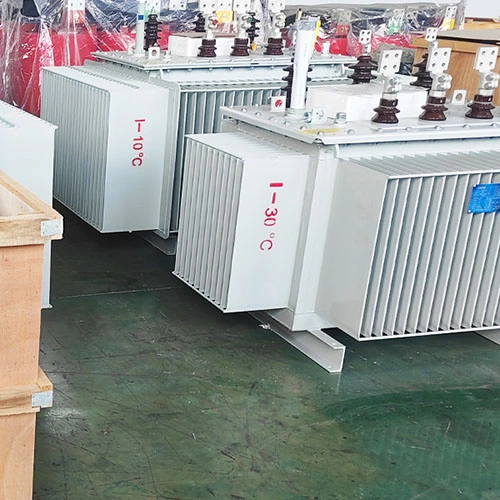

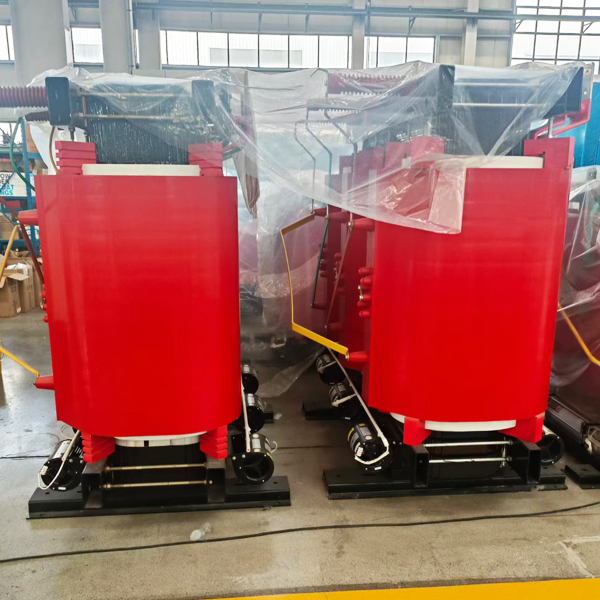

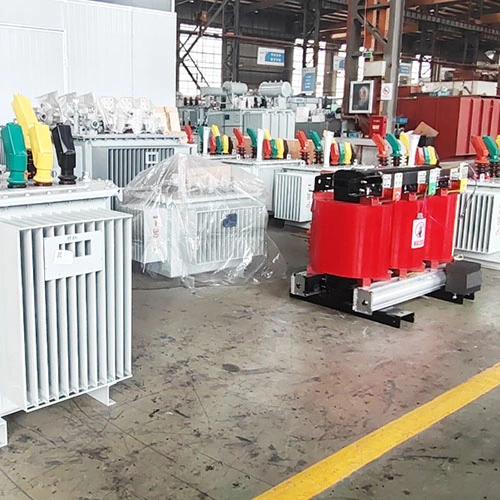

워크샵 쇼

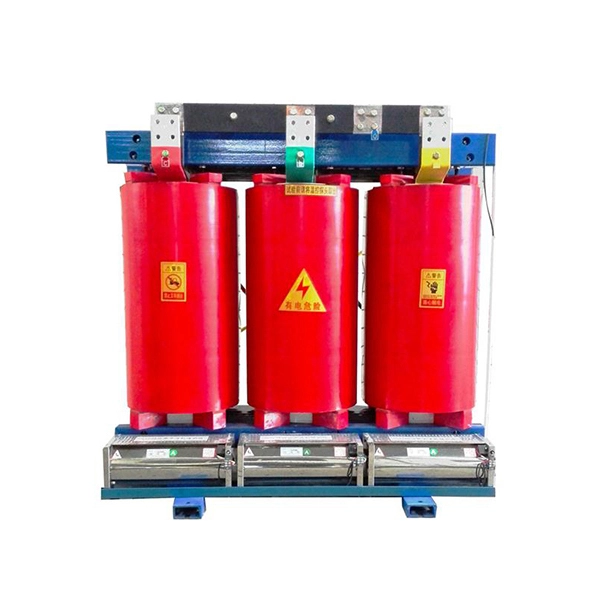

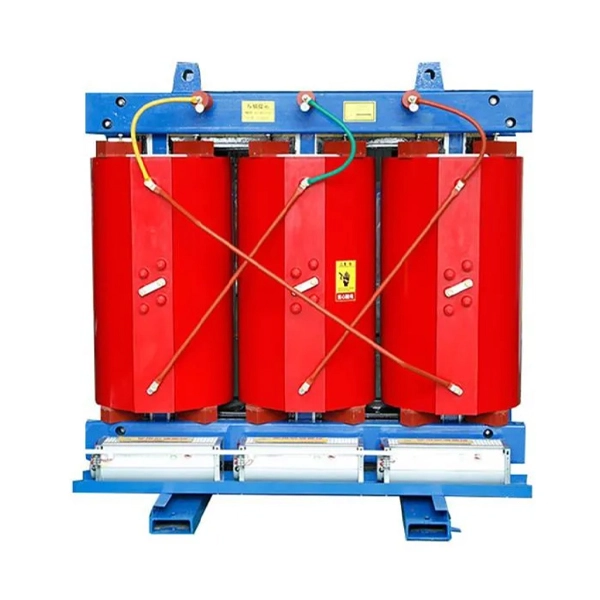

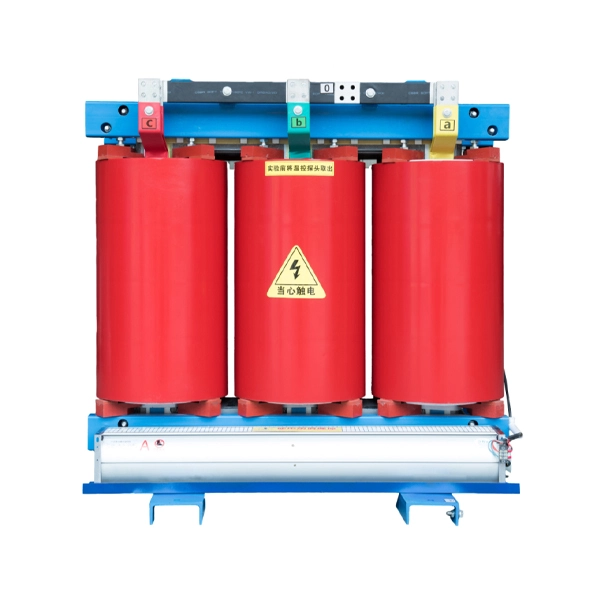

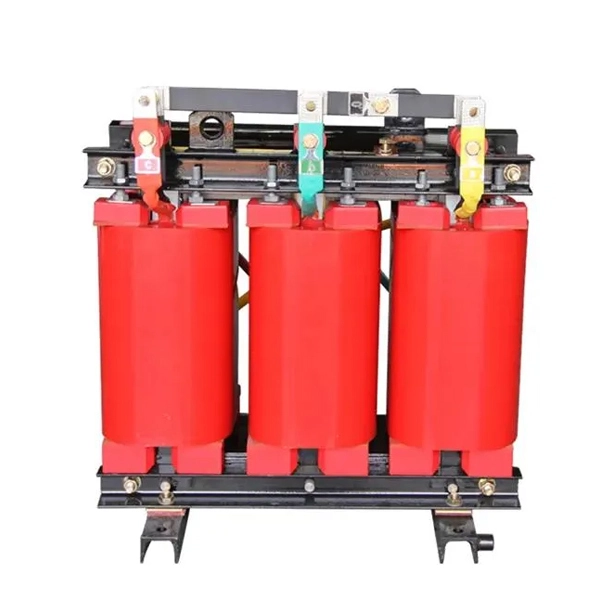

제품 쇼
