33KV 오일 침수형 배전 변압기

33KV 오일 침수형 배전 변압기는 Cotenele의 주요 제품 중 하나이며, 우리는 중국의 대형 변압기 제조업체이자 수출업체입니다. 33KV 유입형 배전 변압기는 35kV 네트워크의 전압을 사용자가 사용하는 저전압(보통 400V) 버스 전압으로 낮추며, 고전압 송전망과 저압 배전망을 연결하는 중요한 장비입니다. Cotenele에서 생산하는 35KV 변압기는 절연 성능이 뛰어나고 방열 효과가 좋으며 가격이 저렴합니다. 해외 시장, 특히 아프리카 고객들로부터 널리 호평을 받고 있습니다.

문의 보내기

제품 설명

수년 동안 Cotenele은 고객에게 수많은 제품을 제공해 왔습니다.33KV 오일 침수형 배전 변압기많은 변전소, 발전소, 풍력, 태양광 발전 및 기타 프로젝트에 참여하고 있으며 그 중 대표적인 것이 Rwanda Energy Development Corporation Limited(EDCL) Kigoma, Birembo, Rukarara, Kibuye 및 Rwinkwavu 발전소 프로젝트입니다. 이 33kV(35KV) 유침 배전 변압기 고전압 측 정격 전압은 33KV(35kV)이며 변압기 오일을 절연 및 냉각 매체로 사용합니다. 전자기 유도 원리를 기반으로 하나의 AC 전압(전류) 값을 동일한 주파수이지만 크기가 다른 다른(또는 여러) AC 전압(전류) 값으로 변환하는 정적 전기 장치입니다.

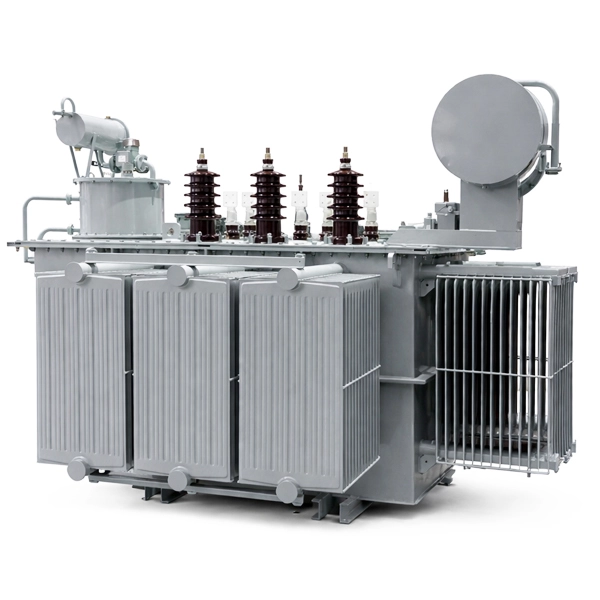

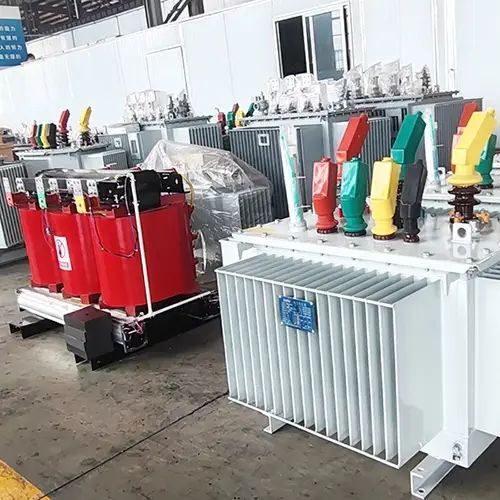

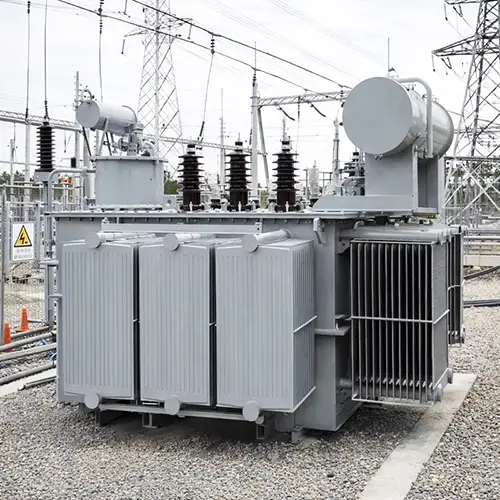

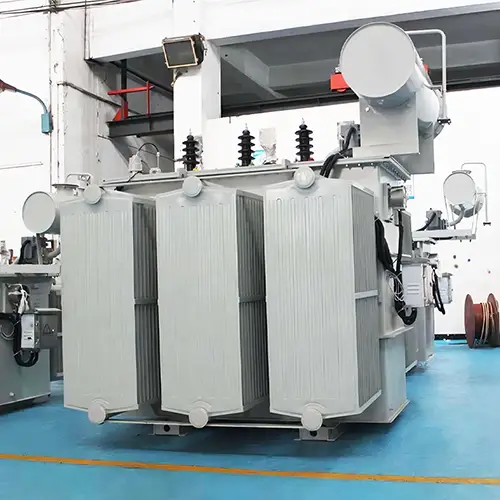

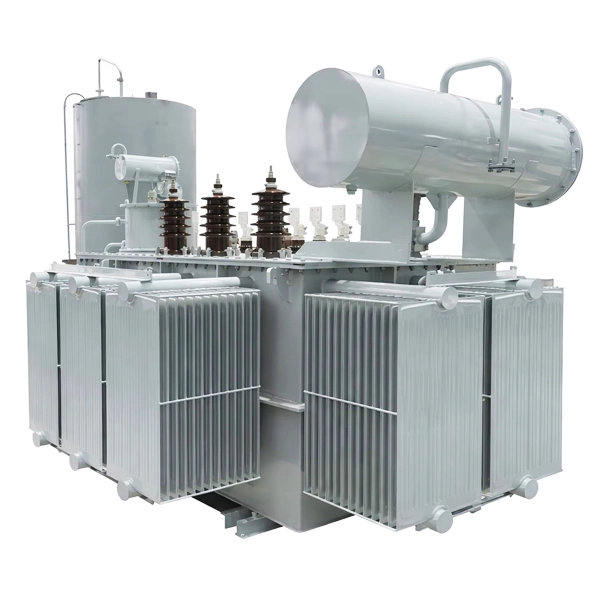

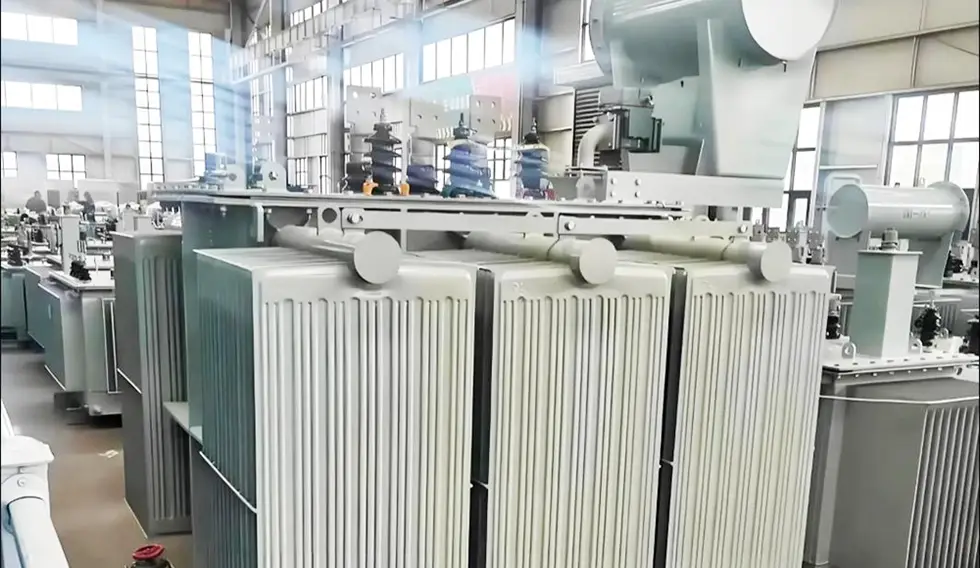

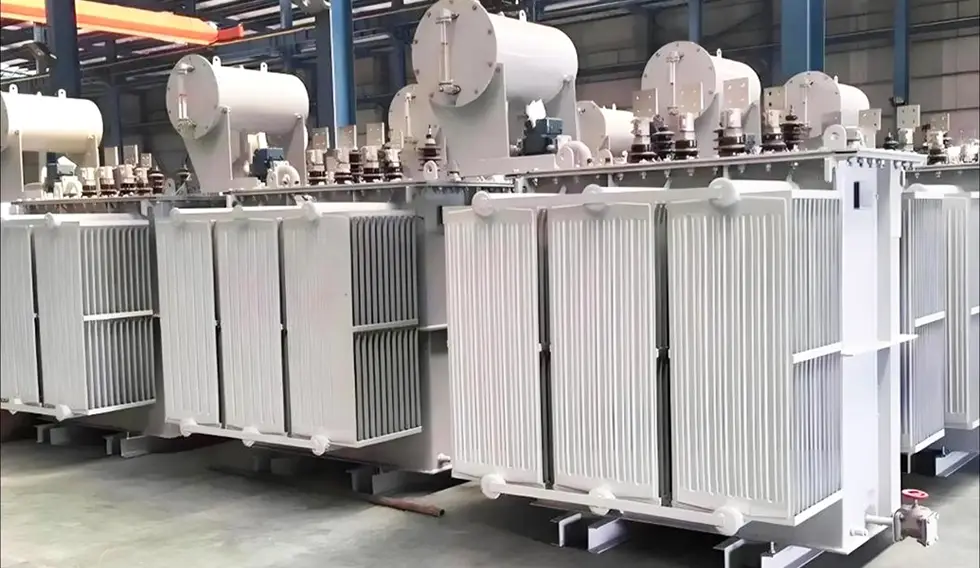

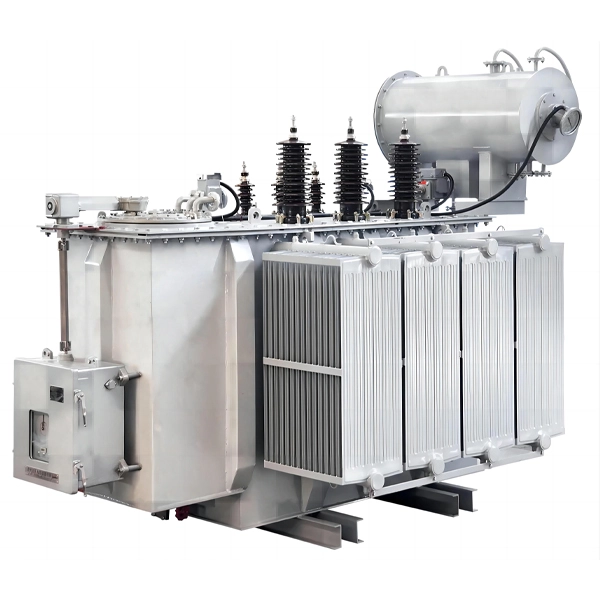

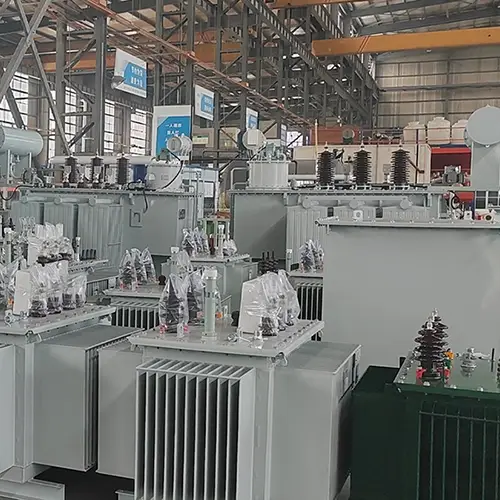

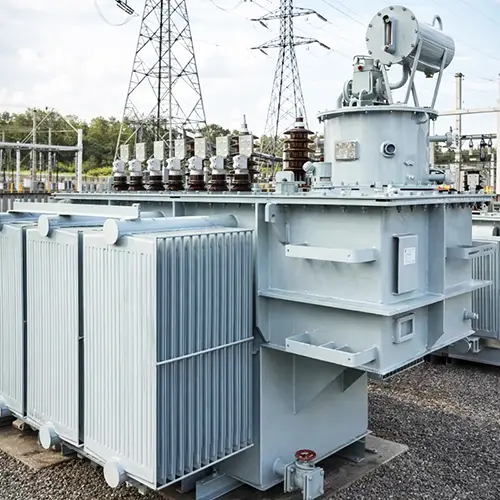

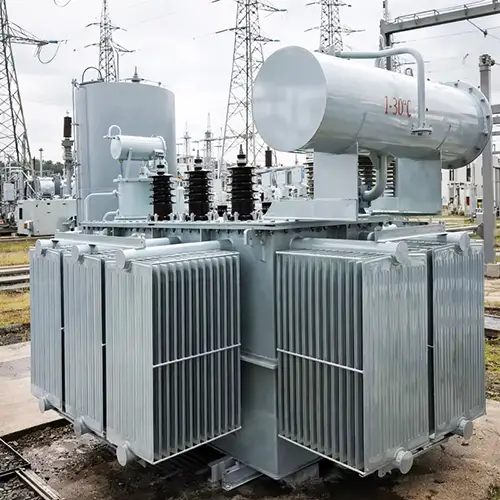

33kv Oil Immersed Electrical Distribution Transformer

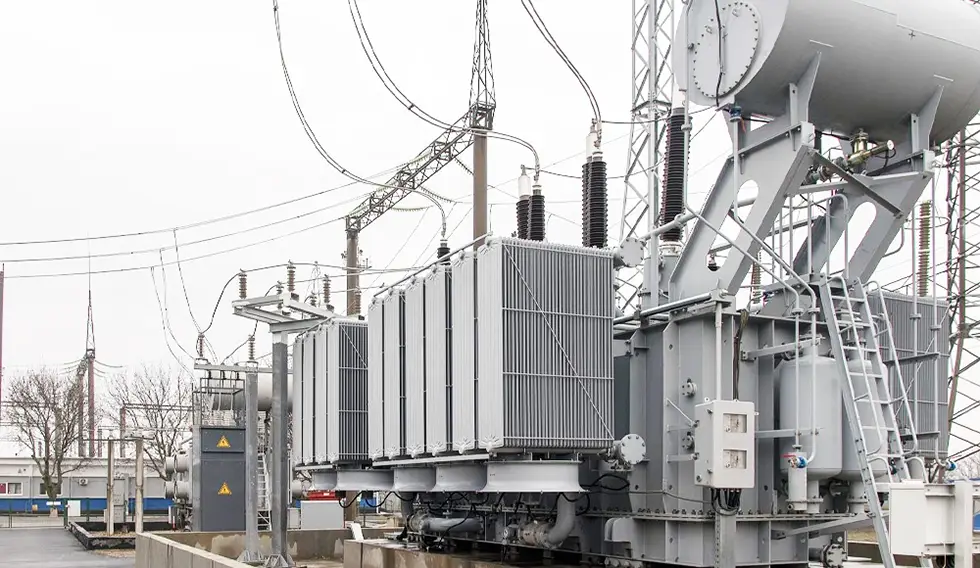

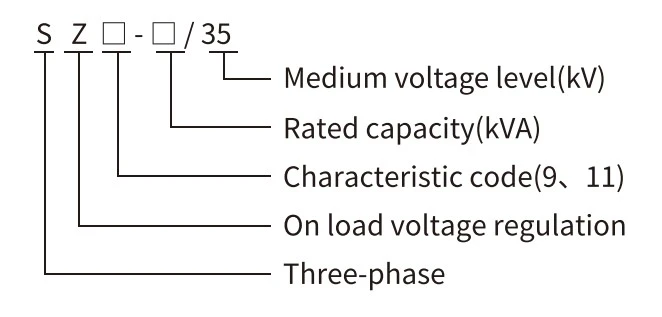

모델과 의미

33KV 침지형 배전 변압기란 무엇입니까?

33kV 유침식 배전 변압기는 고전압 측 정격 전압이 35kV이고 변압기 오일을 절연 및 냉각 매체로 사용하는 배전 변압기입니다. 전자기 유도 원리를 기반으로 하나의 AC 전압(전류) 값을 동일한 주파수이지만 크기가 다른 다른(또는 여러) AC 전압(전류) 값으로 변환하는 정적 전기 장치입니다.

관련 표준에 따르면 35kV 침지 배전 변압기의 정격 주파수는 50Hz이고 정격 용량의 범위는 일반적으로 30kVA ~ 2500kVA(배전 변압기 범주 내)입니다. 일부 대용량 장치는 최대 31,500kVA 이상의 용량을 갖춘 전력 변압기 범주에 속할 수 있습니다.

표준 환경 요구 사항

1. 주변 온도:

- 최대값: +40 °C

- 최소값: -25°C

- 월 평균: +30 °C를 초과하지 않음

- 연평균: +20 °C를 초과하지 않음

2. 고도:설치 장소는 해발 1000m 이하의 고도에 있어야 합니다.

3.공급 전압 파형은 기본적으로 사인파형이어야 합니다.

4.3상 공급 전압은 대략 균형을 이루어야 합니다.

5.부하 전류의 총 고조파 왜곡(THD)은 정격 전류의 최대 5%로 제한됩니다.

6. 설치 위치:변압기는 건물 내부나 옥외에 배치할 수 있습니다.

표준

국제 표준:

- IEC 60076-1:2011 - 전력 변압기 - 제1부: 일반 조항

- IEC 60076-2:2011 - 전력 변압기 - 제2부: 액체 침지형의 온도 상승

- IEC 60076-3:2013+AMD1:2018 - 전력 변압기 - 3부: 절연 수준, 절연 테스트 및 외부 공기 간극

- IEC 60076-5:2006 - 전력 변압기 - 파트 5: 단락 내성 성능

- IEC 60076-10:2016 - 전력 변압기 - 파트 10: 음압 레벨 측정

국가 표준:

- GB/T 1094.1-2013 - 전력 변압기 - 파트 1: 일반 요구 사항

- GB/T 1094.2-2013 - 전력 변압기 - 2부: 액체 침지 변압기의 온도 상승

- GB/T 1094.5-2008 - 전력 변압기 - 파트 5: 단락 내성 성능

- GB/T 1094.10-2003 - 전력 변압기 - 파트 10: 음향 소음 수준 결정

- GB/T 1094.3-2017 - 전력 변압기 - 3부: 공기 중 절연 수준, 절연 테스트 및 외부 간격

33KV 침지 변압기의 기술 매개변수

S13-35kV 무여자 전압 조절 변압기(0.4kV)의 기술 매개변수

정격 용량(kVA)	전압 조합			연결된 그룹 라벨	무부하 손실(W)	부하손실(W) 145℃	무부하 전류(%)	임피던스 전압(%)
정격 용량(kVA)	중전압(kV)	태핑 범위	저전압(kV)	연결된 그룹 라벨	무부하 손실(W)	부하손실(W) 145℃	무부하 전류(%)	임피던스 전압(%)
50	33 35 38.5 또는 기타	±2×2.5 ±5	0.38 0.4 0.415 0.44	Dyn11 Yyn0	160	1200/1140	1.3	6.5
100					230	2010/1910	1.1
125					270	2370/2260	1.1
160					280	2820/2680	1
200					310	3320/3160	1
250					400	3950/3760	0.95
315					480	4750/4530	0.95
400					580	5740/5470	0.85
500					680	6910/6580	0.85
630			3.15 6.3 10.5 15 또는 기타	Yd11	830	7860	0.65
800					980	9400	0.65
1000					1150	11500	0.65
1250					1400	13900	0.55
1600					1690	16600	0.45
2000					2170	18300	0.45
2500					2560	19600	0.45

S13-35kV 무여자 전압 조절 변압기의 기술 변수(3.15~15kV)

정격 용량(kVA)	전압 조합			연결된 그룹 라벨	무부하 손실(W)	부하손실(W) 145℃	무부하 전류(%)	임피던스 전압(%)
정격 용량(kVA)	중전압(kV)	태핑 범위	저전압(kV)	연결된 그룹 라벨	무부하 손실(W)	부하손실(W) 145℃	무부하 전류(%)	임피던스 전압(%)
630	35 또는 기타	±2×2.5 ±5	3.15 6.3 10.5 15 또는 기타	Yd11	830	7860	0.65	6.5
800					980	9400	0.65
1000					1150	11500	0.65
1250					1400	13900	0.55
1600					1690	16600	0.45	7
2000					2170	18300	0.45
2500					2560	19600	0.45
3150	35~38.5 또는 기타	±2×2.5 ±5	3.15 6.3 10.5 15 또는 기타		3040	23000	0.45	7
4000					3610	27300	0.45
5000					4320	31300	0.45
6300					5240	35000	0.45	8
8000	35~38.5 또는 기타	±2×2.5	3.15 3.3 6.3 6.6 10.5 15 또는 기타	YNd11	7200	38100	0.35
10000					8700	45300	0.35
12500					10000	53800	0.3
16000					12100	65800	0.3
20000					14400	79500	0.3
25000					17000	94000	0.25	10
31500					20200	112000	0.25	10

S13-35kV 무여자 전압 조절 변압기의 기술 변수(6.3~15kV)

정격 용량(kVA)	전압 조합			연결된 그룹 라벨	무부하 손실(W)	부하손실(W) 145℃	무부하 전류(%)	임피던스 전압(%)
정격 용량(kVA)	중전압(kV)	태핑 범위	저전압(kV)	연결된 그룹 라벨	무부하 손실(W)	부하손실(W) 145℃	무부하 전류(%)	임피던스 전압(%)
2000	35	±3×2.5	6.3 10.5	Yd11	2300	19200	0.5	6.5
2500	35		6.3 10.5	Yd11	2720	20600	0.5
3150	35~38.5 또는 기타		6.3 10.5		3230	24700	0.5
4000					3870	29100	0.5
5000					4640	34200	0.5
6300					5630	36700	0.5
8000	35~38.5		6.3 6.6 10.5 15 또는 기타	YNd11	7870	40600	0.4
10000					9280	48000	40
12500					1090	56800	0.35
16000					1310	70300	0.35
20000					1550	82100	0.35
25000					1830	97800	0.3	10
31500					2180	116000	0.3	10

33kV 배전 변압기의 제품 구조

33kV 유침형 전력 변압기에는 주로 다음과 같은 핵심 구성 요소가 포함됩니다.

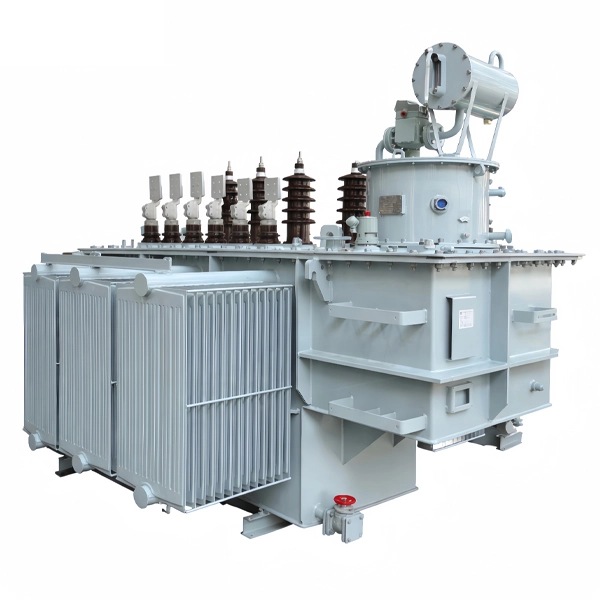

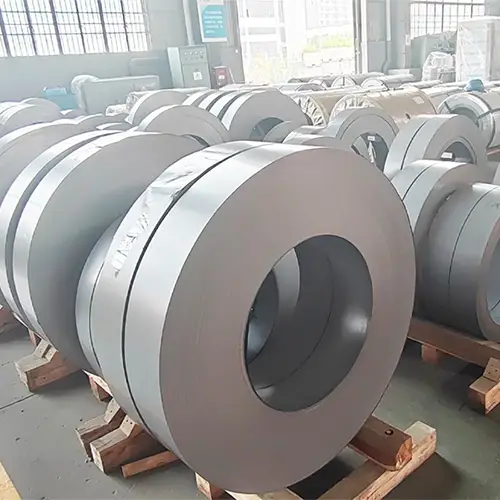

1. 코어(자기 회로):33kV 전력 변압기 자기 회로는 높은 투자율과 입자 방향을 지닌 냉간 압연 실리콘 강철 적층으로 구성됩니다. 코어는 무부하 손실과 소음을 줄이기 위해 다단 중첩 조인트 구조를 사용합니다. 3상 변압기에서 코어의 수직 부분을 코어 레그(권선이 배치되는 부분)라고 하고 수평 부분을 요크(자기 회로를 완성하는 부분)라고 합니다.

2. 권선(코일):전기 에너지 전달 및 변환을 수행하는 주요 구성 요소입니다. 구리선을 사용하는 소용량 장치를 제외하고 저전압 권선은 일반적으로 구리 호일을 사용하는 원통형 호일 권선 유형입니다. 고전압 권선은 다층 원통형 구조를 채택합니다. 이러한 설계는 균형 잡힌 암페어 턴 분배, 낮은 누설 자속, 높은 기계적 강도 및 강력한 단락 내성 기능을 보장합니다.

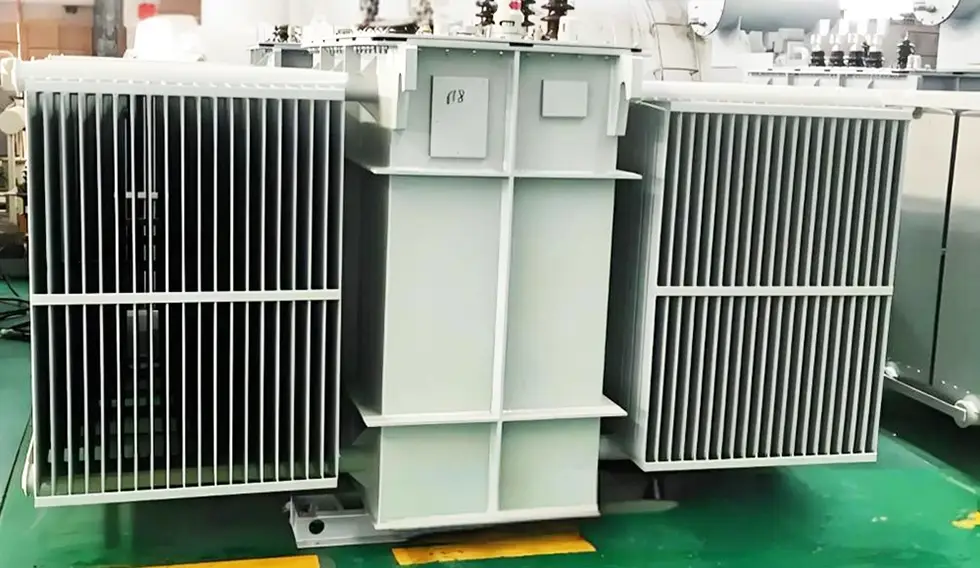

3. 탱크:33kV 전력 변압기의 껍질에는 철심과 권선이 내부에 포함되어 있습니다. 연료탱크는 주름진 방열판 구조를 채택해 통기성이 좋고 온도 변화에 따른 오일량 변화를 보상할 수 있다. 일부 매장에서는 전압 변환을 위해 벨형 연료 탱크나 완전 밀폐형 연료 탱크 구조를 사용하기도 합니다.

4. 보존인(오일 보존인):컨서베이터는 파이프라인을 통해 탱크에 연결되어 오일을 저장하고 오일 양의 변화를 보상하는 데 사용됩니다. 일부 현대 전력 변압기에서는 골판지 탱크가 오일 컨서베이터의 기능을 대체했습니다.

5. 절연 부싱:전력 변압기 절연 부싱은 전도성 막대와 오일 탱크 커버 사이에 위치한 절연 부품으로, 전도성 막대에 대한 절연 및 기계적 지지 기능도 제공합니다.

6. 탭 체인저:탭 체인저는 주로 전력 변압기의 전압 조정에 사용되며 오프 회로(무전원)와 온로드(전원)의 두 가지 유형이 있습니다.

7. 기타 액세서리:가스 릴레이(Buchholz 릴레이), 브리더(실리콘 호흡기), 압력 완화 장치, 온도계, 오일 필터 등과 같은 여러 부속품을 포함합니다.

33kV 전력 변압기의 분류

분류 기준	유형
단계 수별	3상(가장 일반적, 최대 2500kVA); 단상(일반적으로 권장되지 않음)
탭 변환 방식으로	오프 회로(전원 차단 조정), 부하시(통전 조정)
건설로	비밀봉(산업, 농업, 민간 분야에서 널리 사용되는 S8, S9, S10 시리즈); 밀봉형(석유화학 및 오염된 환경에서 사용되는 S9-M, S10-M 시리즈)
에너지 효율등급별	클래스 1, 클래스 2, 클래스 3(GB 20052당)
용량 등급별	소형(630kVA 이하); 중간(800-6300kVA); 대형(8000-63,000kVA)
코어 유형별	적층형 코어; 상처 코어; 3차원 상처 코어

33kV 전력 변압기의 제품 장점

35kV 침지형 배전 변압기는 다음과 같은 주요 장점을 제공합니다.

1. 낮은 손실:고품질의 방향성 고투자율 규소강판과 최적화된 코어 및 권선 설계를 사용하여 기존 변압기 대비 무부하 손실을 20% 이상, 부하 손실을 10% 이상 줄일 수 있습니다. S22 시리즈는 S11 유형보다 15~20% 더 낮은 무부하 손실을 달성합니다.

2. 저잡음:고품질 코어 소재 선택, 적절한 자기 코어 밀도, 분할 적층 본딩 기술을 통해 소음을 효과적으로 줄일 수 있습니다. 1000kVA 장비의 경우 소음 수준을 50데시벨 미만으로 제어할 수 있습니다.

3. 높은 단락 저항 성능:단락 기계적 힘 계산을 위해 동적 분석 방법을 사용합니다. 권선은 높은 기계적 강도를 보장하기 위해 압착 공정을 통해 감겨 있습니다. 이 변압기는 단락 테스트를 통해 정격 전류의 최대 32배까지 서지 전류를 견딜 수 있습니다.

4. 저온 상승:오일 흐름 분포는 핫스팟 온도와 평균 와인딩 온도 상승을 줄이기 위해 계산되고 최적화됩니다.

5. 완전 밀봉, 유지 관리가 필요 없음:당사의 전력 변압기는 완전히 밀폐된 오일 탱크를 채택하여 오일을 공기로부터 격리하고 절연체 노화를 늦출 수 있습니다. 주름형 핀 탱크가 컨서베이터를 대체하여 습기와 산소 유입을 효과적으로 방지합니다. 무정비 기간은 20년을 초과할 수 있습니다.

6. 쉬운 설치 및 유지 관리:비교적 컴팩트한 크기와 저렴한 가격. 비 리프팅 코어 설계를 통해 변압기는 운송 진동을 견딜 수 있습니다.

7. 사용 가능한 스마트 기능:일부 변압기 모델에는 무인 변전소 작동을 달성하기 위해 "원격 신호, 원격 측정, 원격 조정 및 원격 제어"(원격 4개) 기능이 장착될 수 있습니다.
