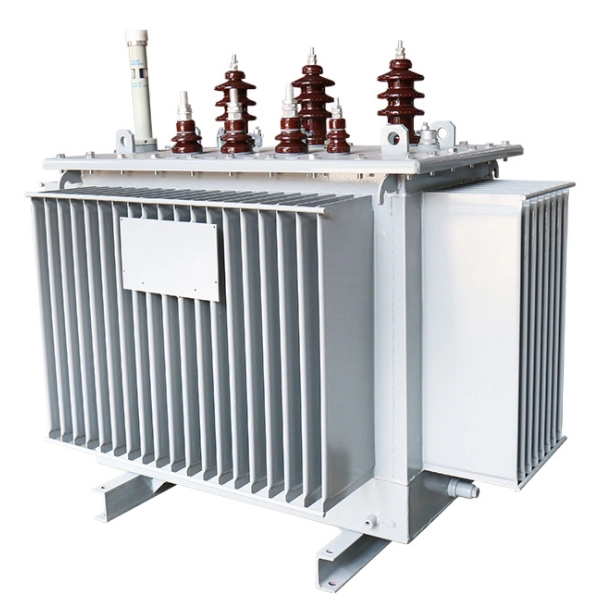

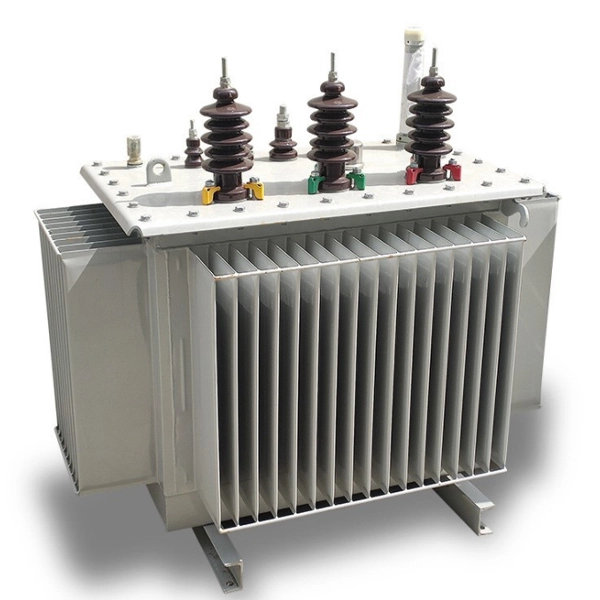

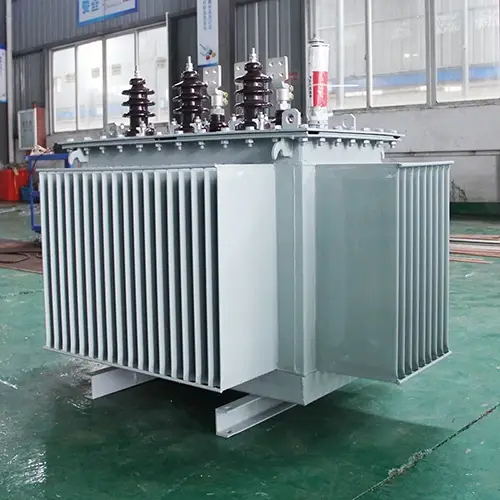

20KV 오일 침지형 전기 변압기

Cotenele은 중국의 대형 전기 변압기 제조업체이자 수출업체입니다. 수년에 걸쳐 우리는 국내 및 해외 고객에게 수많은 고품질 전기 변압기 제품을 제공해 왔습니다. 우리가 생산한 20KV 오일 침지형 전기 변압기는 신뢰할 수 있는 품질과 안정적인 성능을 갖추고 있으며 수년 동안 고객으로부터 광범위한 칭찬을 받았습니다. 우리가 생산한 모든 전력 변압기는 IEC60076, GB/T 6451-2023, GB 1094 등과 같은 관련 표준을 준수합니다.

문의 보내기

제품 설명

변압기는 Cotenele에서 생산하는 제품 중 하나입니다. 우리의20KV 오일 침지형 전기 변압기20kV 전압레벨을 저전압(보통 0.4kV)으로 강압하는 배전장치입니다. 20kV 배전 시스템에 널리 사용됩니다. 전력망이 업그레이드됨에 따라 20kV 시스템은 10kV 시스템에 비해 상당한 이점을 제공합니다. 동일한 송전 전력에 대해 라인 전류는 50% 감소하고 라인 에너지 손실은 75% 감소하여 놀라운 에너지 절감 및 용량 확장이 가능합니다. 20KV 오일 침수형 전기 변압기는 주로 배전 네트워크, 산업 및 광업 기업, 상업 및 민간 건물 및 기타 시나리오에 사용됩니다.

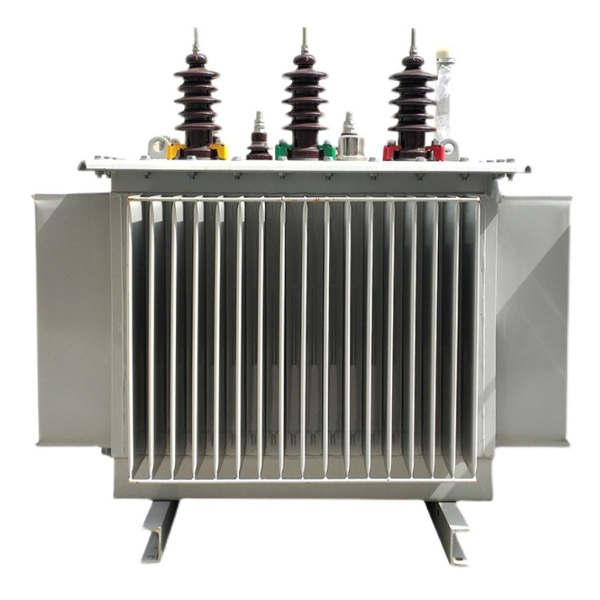

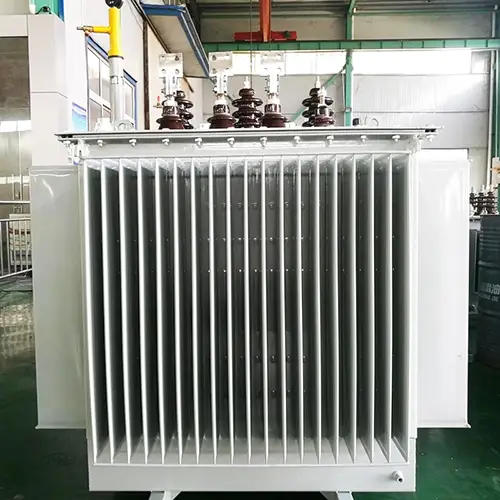

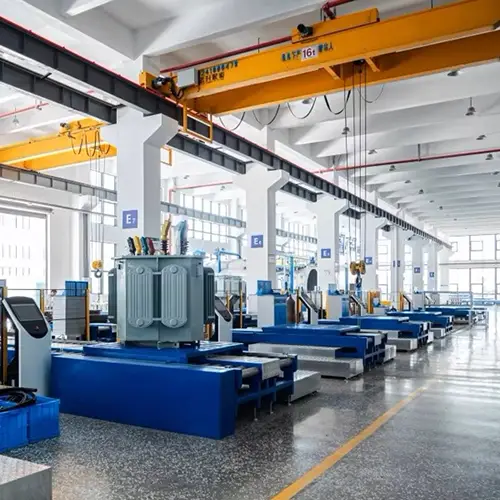

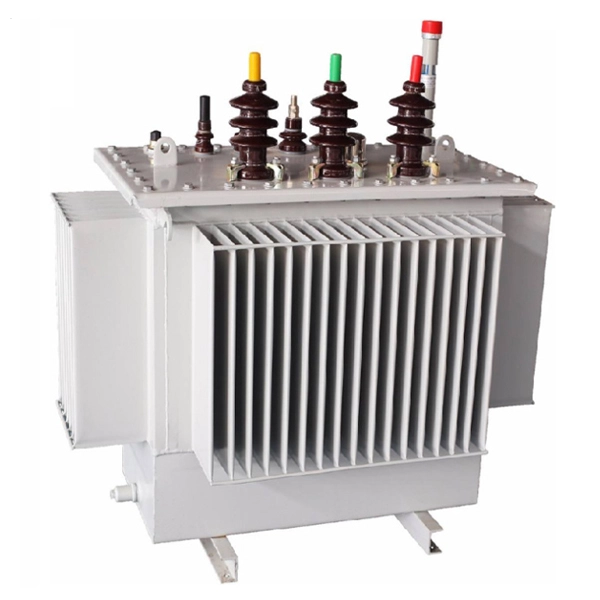

20kv Oil Immersed Type Electrical Transformer

주요 기술 매개변수

정격 용량(kVA)	전압비(kV)		연결 기호	손실(W)		무부하 전류(%)	임피던스(%)	체중(kg)		외형치수(mm)			게이지(mm)
정격 용량(kVA)	중간 전압	저전압	연결 기호	무부하 손실	전부하 손실	무부하 전류(%)	임피던스(%)	오일 중량	총 중량	L	W	H	게이지(mm)
30	20 ±5% 또는 ±2×2.5%	0.4	Yyn0 Dyn11	100	690/660	2.1	5.5	100	360	800	680	950	400×400
50				130	1010/960	2		120	410	850	700	970	400×400
63				150	1200/1150	1.9		140	480	880	710	1000	400×400
80				180	1440/1370	1.8		150	540	900	720	1030	400×400
100				200	1730/1650	1.6		170	615	950	750	1050	400×400
125				240	2080/1980	1.5		180	710	950	900	1070	550×550
160				290	2540/2420	1.4		195	790	1000	900	1100	550×550
200				340	3000/2860	1.3		220	910	1050	930	1120	550×550
250				400	3520/3350	1.2		245	1040	1100	950	1150	550×550
315				480	4210/4010	1.1		280	1185	1450	950	1200	550×550
400				570	4970/4730	1		300	1370	1500	1000	1250	660×660
500				680	5940/5660	1		350	1620	1550	1050	1320	660×660
630				810	6820	0.9		420	2085	1650	1100	1350	660×660
800				980	8250	0.8	6	465	2400	1700	1200	1450	820×820
1000				1150	11330	0.7		580	2880	1900	1350	1500	820×820
1250				1380	13200	0.7		640	3300	1950	1380	1550	820×820
1600				1660	15950	0.6		770	4000	2050	1450	1600	820×820

제품 분류

20kV 침지형 배전 변압기는 다음 기준에 따라 분류될 수 있습니다.

1. 단계 수에 따라

단상 변압기: 용량 범위 5kVA -160kVA

3상 변압기: 용량 범위 30kVA -2500kVA

2. 핵심 소재별

실리콘 강철 변압기: 모델에는 S11, S13, S20, S22 시리즈가 포함됩니다.

비정질 합금 변압기: 모델에는 SBH15, SBH21, SBH25 시리즈가 포함됩니다. 무부하 손실은 동일한 에너지 효율 등급의 실리콘 강철 변압기의 약 절반입니다.

3. 에너지 효율 등급별

중~고급 제품 : S13, S20, S22, 비정질 합금 시리즈

저가형 제품: S11 시리즈

4. 탭 변환 방식

무부하(무부하) 탭 변환: 수동 조정을 위해 전원 차단 필요

부하시 탭 변환: 전원이 공급되는 동안 조정 가능(일부 모델에서 사용 가능)

5. 탱크 인클로저 유형별

완전밀폐형, 일반형 등

20kV 침지 배전 변압기의 적용 범위

20kV 유침 배전 변압기는 주로 다음 시나리오에서 사용됩니다.

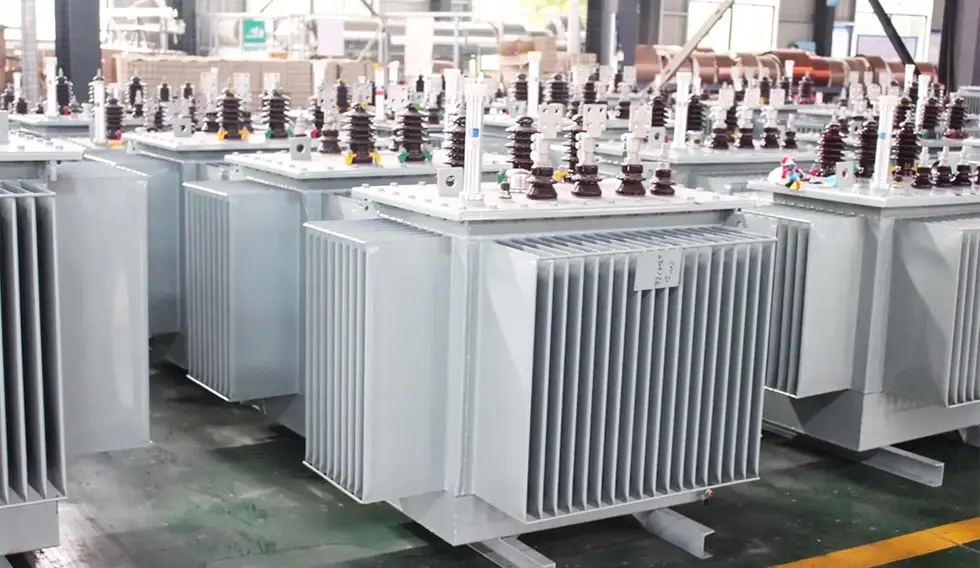

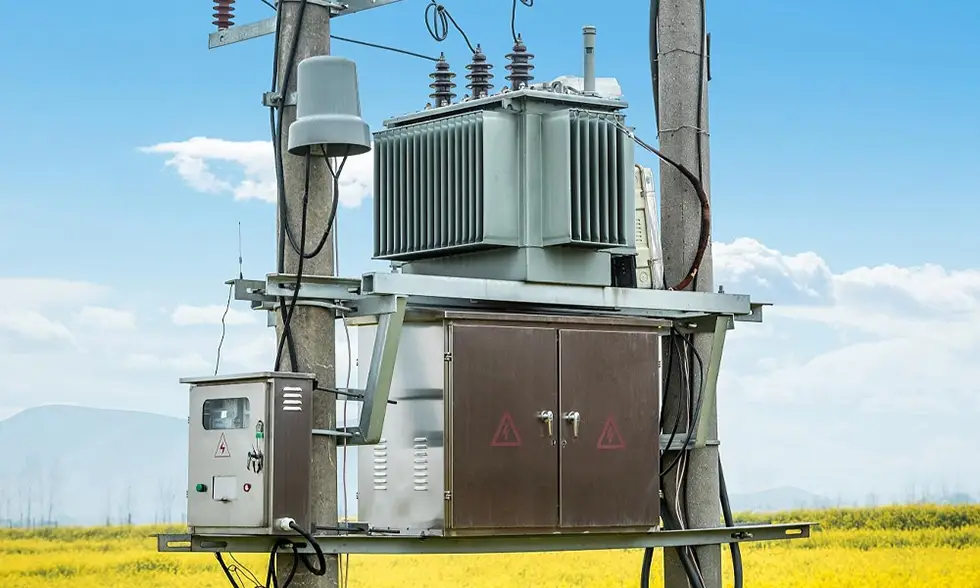

1. 배전망:도시 및 농촌 배전망, 20kV 배전선

2. 산업 및 광업 기업:석유, 야금, 화학, 섬유, 경공업 등

3. 상업용 및 주거용 건물:상업 단지, 사무실 건물, 주거 지역

4. 특수 환경:먼지, 기름오염, 화학물질이 많은 장소

5. 이중 전압 스위칭 애플리케이션:일부 모델은 전압 레벨을 전환하여 10kV 또는 20kV 시스템에서 작동할 수 있습니다.

작동 원리

20kV 유침 배전 변압기의 작동 원리는 전자기 유도입니다.

1. 1차 권선(고압측, 20kV)에 교류 전원 전압이 인가되면 교류 전류가 권선을 통과하여 철심에 교번 자속을 발생시킵니다.

2. 이 교번 자속은 1차 권선과 2차 권선(저전압 측, 일반적으로 0.4kV)을 동시에 연결합니다.

3. 전자기 유도의 법칙에 따라 두 권선 모두에 기전력이 유도됩니다.

4. 두 권선의 권선 수가 다르기 때문에 유도 전압도 그에 따라 달라집니다. 권선 비율은 전압 비율과 같습니다.

5. 작동 중 발생하는 열은 절연유를 통해 탱크 벽으로 전달된 후 냉각 핀(또는 골판지 패널)을 통해 주변 공기로 방출됩니다.

적합한 전력 변압기를 선택하는 방법

1. 용량 선정

- 모든 전기설비 및 설비의 총 연결부하를 계산합니다(일반적으로 소방부하 제외).

- 보상된 피상전력은 변압기 용량 및 대수 선택의 기준이 됩니다.

- 일반적으로 변압기 부하율은 85% 정도를 유지해야 합니다.

- 너무 큰 변압기나 과부하를 피하십시오.

2. 모델 선정

- S11 시리즈: 저가형 제품으로 에너지 효율 요구 사항이 낮은 애플리케이션에 적합합니다.

- S13/S20/S22 시리즈: 중~고급 에너지 절약형 제품.

- 비정질 합금 시리즈(SBH15 등): 무부하 손실이 매우 낮으며 유휴 시간이 길고 에너지 절약이 강조되는 애플리케이션에 이상적입니다.

3. 기타 고려사항

- 설치환경(실내/실외)

- 방화등급 요구사항

- 이중전압 스위칭 필요 (10kV/20kV 호환)

- 탭 변환 방식(오프 회로 또는 부하시)

- 예산 및 비용 제약

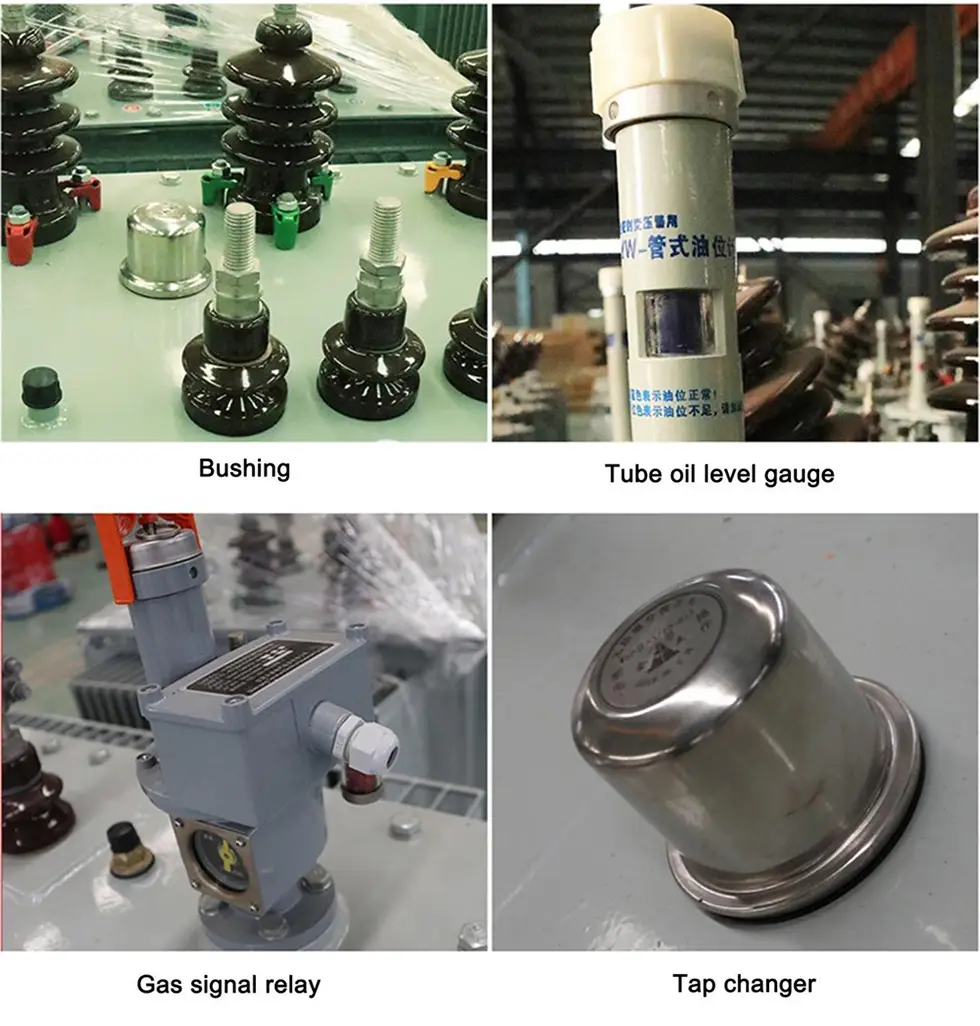

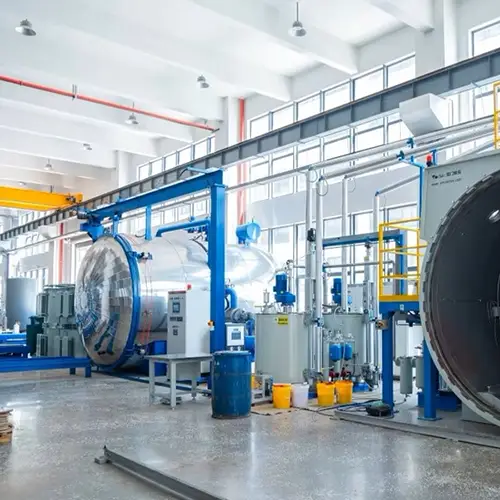

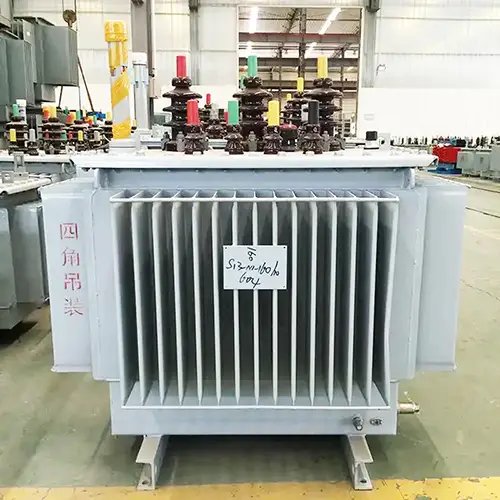

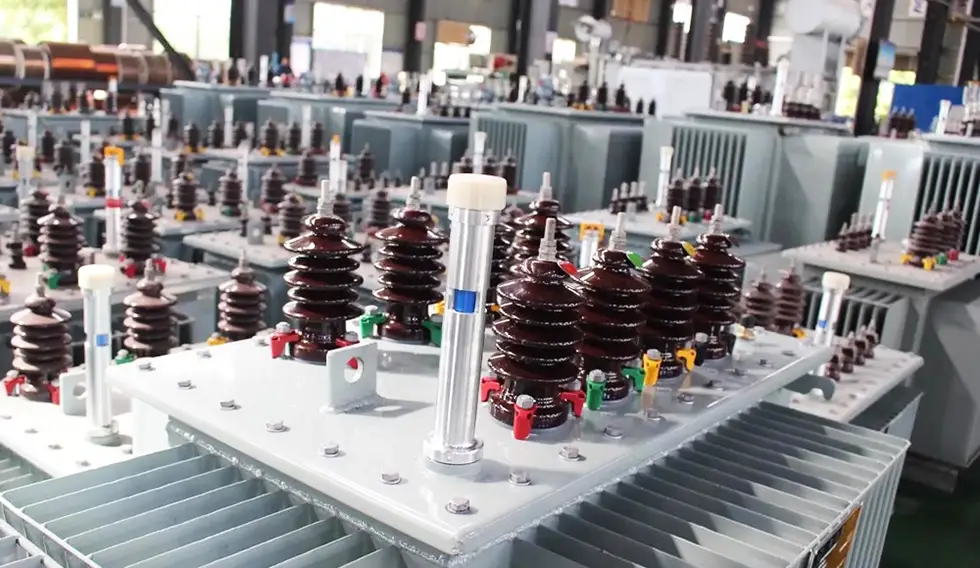

제품 세부정보

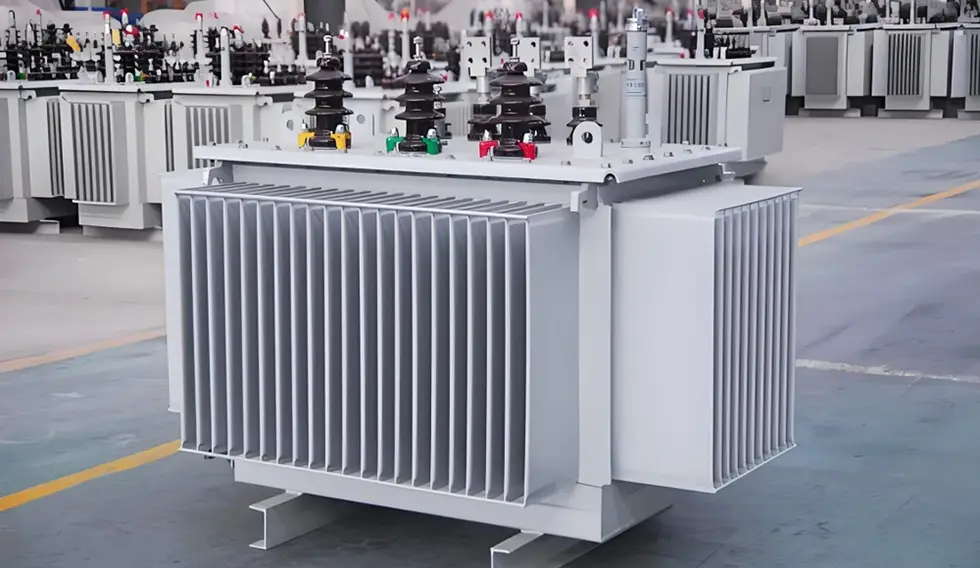

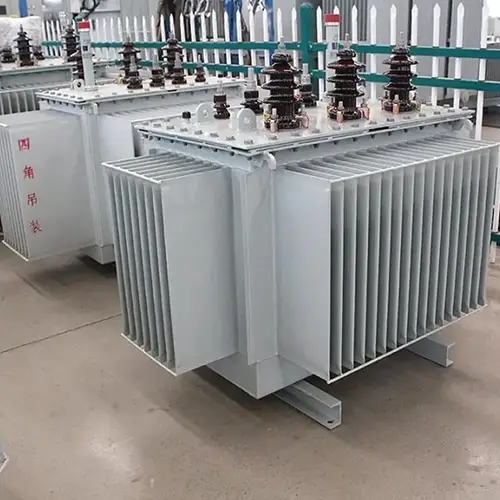

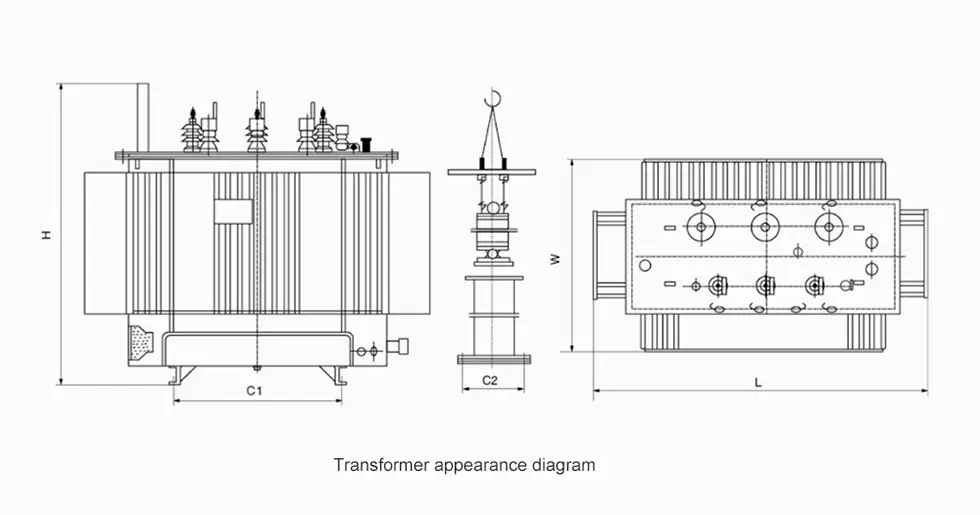

제품 외관 및 치수

제품 외관 및 설치 치수
정격 용량(kVA)	L	W	H	C1	C2
30	950	650	880	400	400
50	1000	650	900	400	400
63	1020	720	960	400	400
80	1080	730	990	400	400
100	1090	760	1050	400	500
125	1120	780	1080	550	550
160	1160	810	1130	550	550
200	1210	850	1180	550	550
250	1220	860	1220	550	550
315	1380	900	1260	550	550
400	1430	920	1290	550	660
500	1530	960	1360	550	660
630	1680	1000	1400	660	660
800	1700	1100	1480	660	820
1000	1750	1150	1520	660	820
1250	1850	1210	1600	660	820
1600	2000	1280	1690	820	820
2000	2280	1360	1850	820	820
2500	2580	1890	2100	820	820
