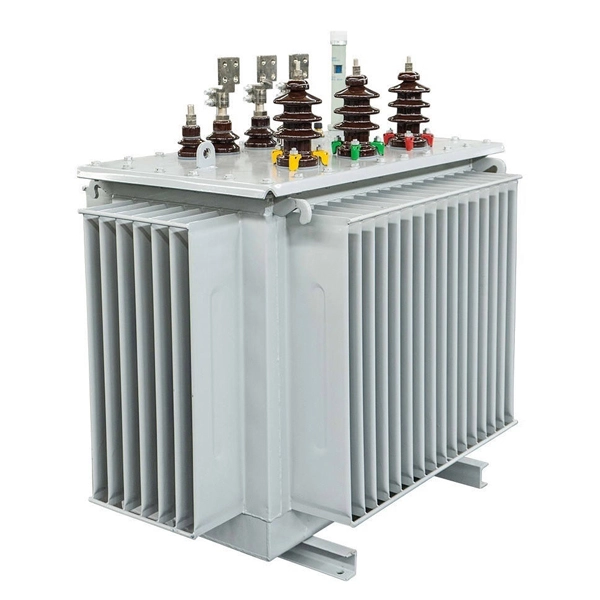

Cotenele은 "중국의 전기 수도"인 Liushi Town, Yueqing city, Wenzhou city에 위치한 전력 변압기의 제조 및 수출업체입니다. 당사의 10kV 오일 침수 배전 전력 변압기는 도시 및 농촌 배전 네트워크, 산업 및 광업 기업, 상업 단지 및 기타 여러 응용 시나리오와 같은 배전 시스템에서 널리 절단됩니다.

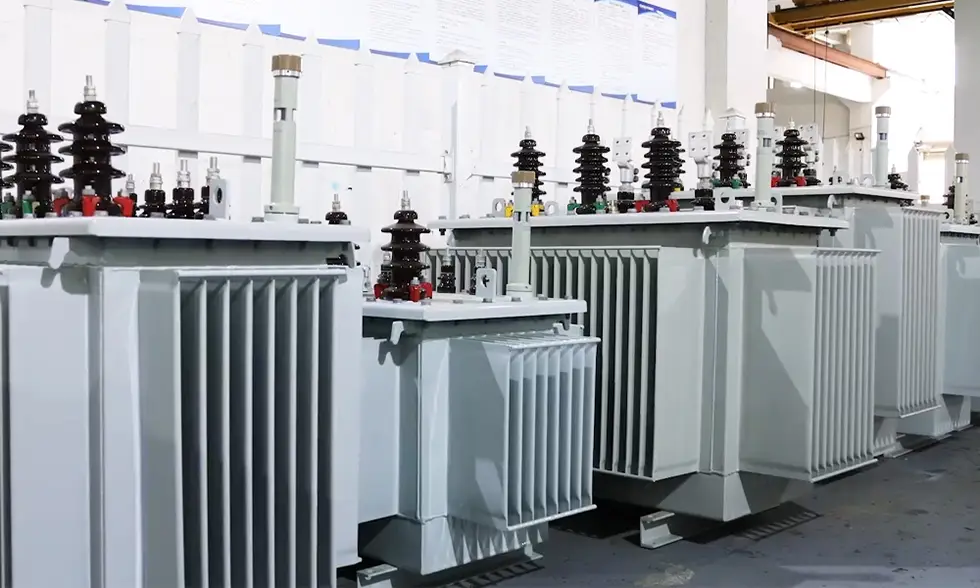

제조 및 수출 업체로서10kV 오일 침지 배전 전력 변압기중국에서는 유럽, 아프리카, 남미, 중동 등 해외 시장에 많은 전력 변압기를 공급했습니다. 10KV 오일 침지 변압기는 절연유를 주요 절연 매체로 사용하고 오일을 냉각 매체로 사용합니다. 이 배전 변압기는 다음과 같은 뛰어난 장점을 제공합니다.저렴한 비용, 우수한 방열성, 강력한 과부하 용량 및 긴 서비스 수명, 중전압 및 저전압 배전 시나리오에서 오랫동안 주류로 선택되었습니다. 당사의 10kV 오일 침수 배전 전력 변압기는 관련 국제 표준을 준수합니다.IEC60076및 기본 표준GB/T 6451-2023, GB 1094등.

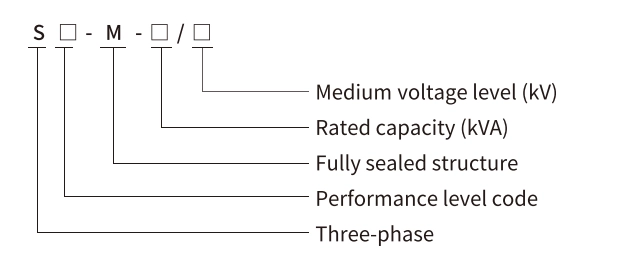

모델과 의미
10KV 침지 배전 전력 변압기 표준
표준 카테고리
표준 이름
전국(GB/T)
GB/T 1094.1-2013 전력 변압기 – 파트 1: 일반
GB/T 1094.2-2013 전력 변압기 – 2부: 액체 침지 변압기의 온도 상승
GB/T 1094.3-2017 전력 변압기 – 3부: 절연 수준, 절연 테스트 및 공기 중 외부 간격
GB/T 1094.5-2008 전력 변압기 – 파트 5: 단락을 견딜 수 있는 능력
GB/T 1094.10-2003 전력 변압기 – 파트 10: 소음 수준 결정
국제(IEC)
IEC 60076-1:2011 전력 변압기 - 1부: 일반
IEC 60076-2:2011 전력 변압기 - 2부: 액체 침지 변압기의 온도 상승
IEC 60076-3:2013+AMD1:2018 전력 변압기 - 3부: 절연 수준, 절연 테스트 및 공기 중 외부 간격
IEC 60076-5:2006 전력 변압기 – 파트 5: 단락을 견딜 수 있는 능력
IEC 60076-10:2016 전력 변압기 – 제10부: 소음 수준 결정

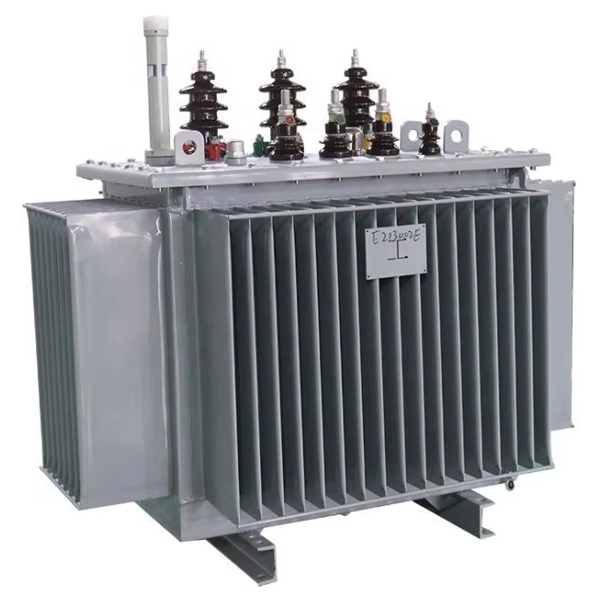

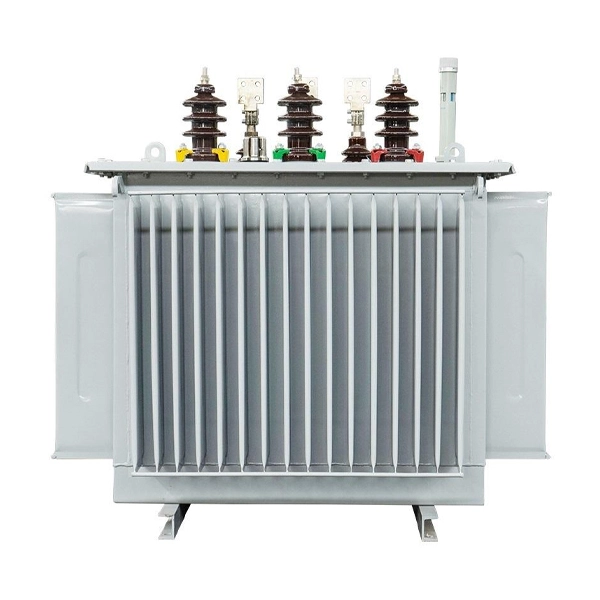

10KV 침지 배전 전력 변압기란 무엇입니까?

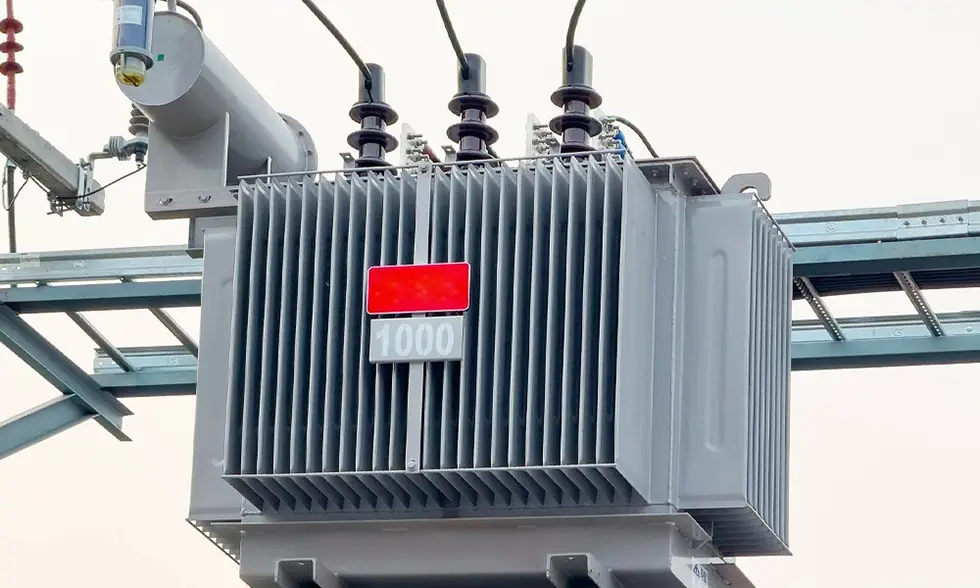

10kV 유침형 배전 변압기(일반적으로 "배전 변압기"라고 함)는 AC 전압과 전류를 변환하고 전자기 유도 법칙에 따라 전기 에너지를 전송하기 위해 배전 시스템에 사용되는 정적 전기 장치로 권선이 절연 오일로 절연되어 있습니다. 일반적으로 전압 등급 10kV, 정격 용량 6300kVA 이하의 배전망에서 작동하여 최종 사용자에게 직접 전력을 공급하는 변압기를 말합니다.
이러한 종류의 전력 변압기는 AC 50/60Hz, 3상 최대 정격 용량 최대 2500kVA(단상 최대 833kVA, 일반적으로 권장되지 않음)에 적합합니다. 실내 또는 실외에서 사용할 수 있습니다. 용량이 315kVA 이하인 장치는 기둥에 장착할 수 있습니다. 표준 작동 조건: 주변 온도는 40°C를 초과하지 않고 -25°C 이상입니다. 일일 최대 기온 30°C; 최대 연평균 기온 20°C; 상대 습도 ≤90%(주변 온도 25°C에서); 고도 ≤1000m. 위의 조건과 다른 경우에는 관련 기준에 따라 적절한 등급 조정이 이루어져야 합니다.

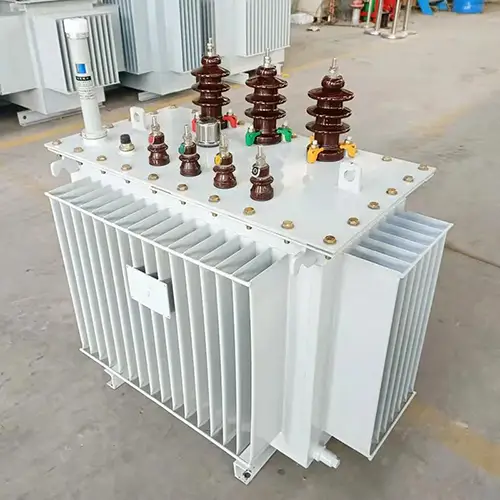

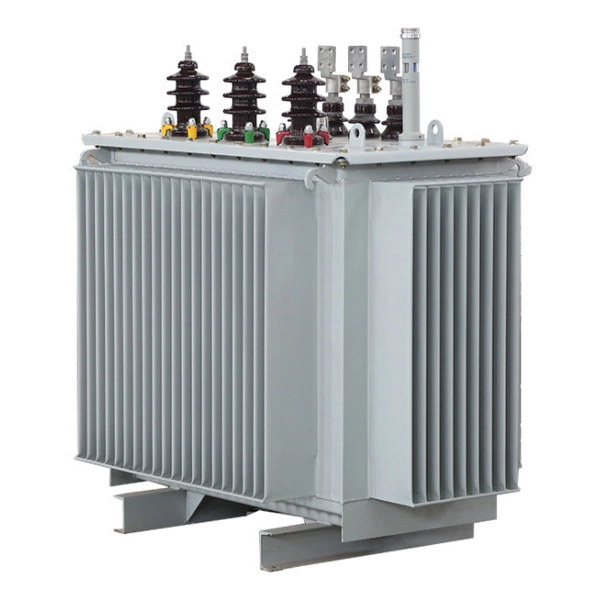

제품 구조
10kV 침지형 배전 변압기의 구조는 본체, 콘서베이터, 절연 부싱, 탭 절환기, 보호 장치 등으로 구성됩니다.
1. 본체

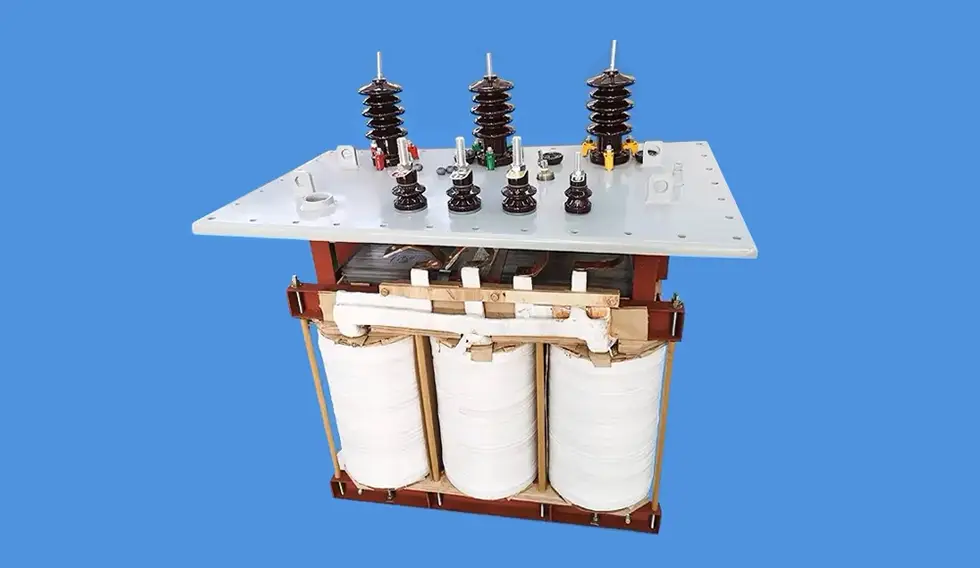

본체는 코어, 권선, 절연유(변압기의 전자기 부품)로 구성됩니다.
핵심:열간압연 또는 냉간압연 규소강판(두께 0.35mm 또는 0.5mm, 표면에 절연 바니시 도포)을 쌓아 만든 변압기의 자기 회로입니다. 코어는 코어 다리(권선이 배치되는 곳)와 요크(자기 회로를 닫는 곳)로 구성됩니다. 코어구조는 기본적으로 코어형(core-type) 또는 쉘형(shell-type)이 있으며, 코어형이 가장 널리 사용된다. 일부 고급 제품은 3개의 다리가 정삼각형으로 배열된 3차원 상처 코어를 사용하여 틈이 없는 자기 회로를 구현하고 손실을 낮추며 소음을 줄입니다.
권선:변압기의 전기 회로는 일반적으로 전자 주위에 절연된 평면 또는 원형 구리선으로 감겨 있습니다. 권선은 코어 레그에 배치되며 저전압(LV) 권선은 내부 레이어에, 고전압(HV) 권선은 외부 레이어에 배치됩니다. 절연 실린더는 LV 권선에서 코어를 분리하고 HV 권선에서 LV를 분리합니다. LV 권선의 경우 동박 원통형 구조가 일반적입니다(매우 작은 용량 제외). HV 권선은 다층 원통형 구조를 사용하여 암페어 회전 분포의 균형을 맞추고 표유 자속을 줄이며 높은 기계적 강도와 단락 내성 기능을 제공합니다.
절연유:주로 나프텐, 알칸, 방향족 화합물로 구성됩니다. 이는 두 가지 기능을 수행합니다. (a) 권선 사이, 권선과 코어 사이, 권선과 탱크 사이에 절연을 제공합니다. (b) 가열 시 대류에 의해 열을 발산합니다. 일반적인 유형은 No.10, No.25 및 No.45이며, 여기서 숫자는 유동점(°C)을 나타냅니다(예: No.25 오일은 -25°C에서 응고됩니다). 선택은 지역 기후에 따라 다릅니다.

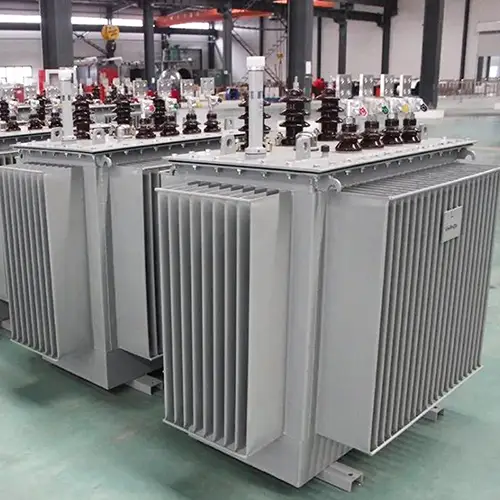

2. 탱크
탱크는 강판으로 용접된 유침 변압기의 외부 인클로저입니다. 여기에는 오일과 기타 구성 요소가 들어 있습니다. 중소형 변압기의 경우 탱크는 케이스와 커버로 구성됩니다. 코어-코일 어셈블리는 케이스 내부에 위치하며, 커버를 제거한 후 유지 관리를 위해 들어 올릴 수 있습니다. 탱크에는 오일 배출 밸브, 접지 나사, 명판 등도 장착되어 있습니다.
3. 컨서베이터(오일 컨서베이터)
탱크 상단에 장착되는 콘서베이터는 탱크 부피의 약 10% 용량을 가지며 파이프로 탱크와 연결됩니다. 온도에 따라 오일이 팽창하거나 수축함에 따라 컨서베이터는 오일을 공급하거나 저장하여 코어와 권선이 잠긴 상태로 유지되도록 합니다. 또한 오일과 공기의 접촉을 줄여 오일 품질 저하를 늦춥니다. 콘서베이터의 투시창(오일 레벨 게이지)은 온도 보정된 오일 레벨을 표시합니다. 컨서베이터에는 들어오는 공기에서 수분과 불순물을 제거하기 위해 브리더(실리카겔 건조기)가 장착되는 경우가 많습니다.

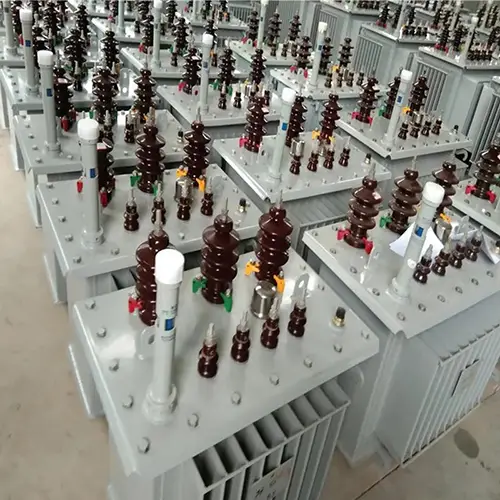

4. 절연 부싱

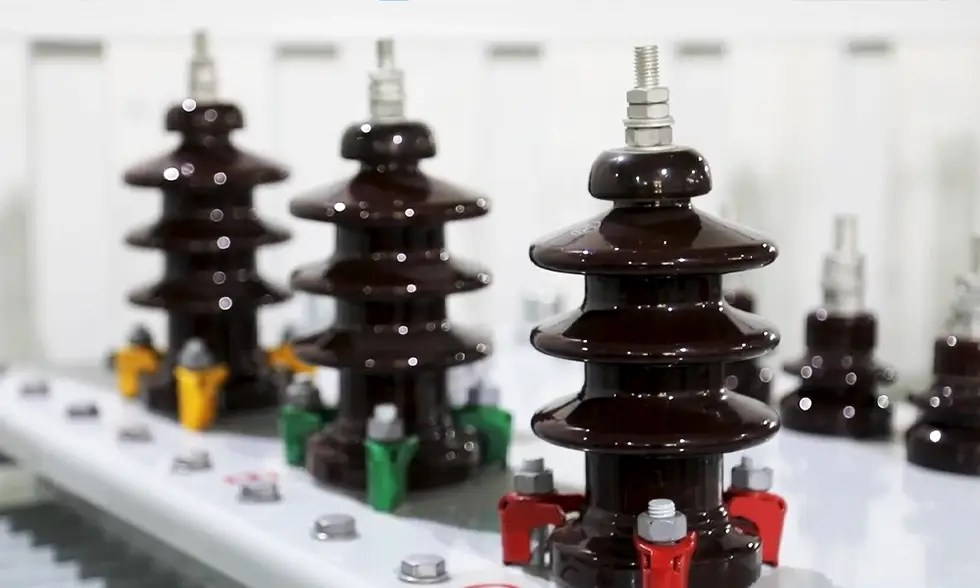

부싱은 탱크 커버를 통해 돌출된 주요 단열 구성 요소입니다. HV 및 LV 권선 리드를 탱크 밖으로 가져오고 접지(탱크 및 코어)에 절연을 제공하고 외부 연결을 고정합니다. HV 부싱은 더 크고 LV 부싱은 더 짧습니다.
5. 탭 체인저
HV 권선에 장착된 탭 절환기는 유효 권선 수를 변경하여 출력 전압을 조절합니다. 공급 전압이 변하면 탭 체인저는 안정적인 2차 전압을 유지하기 위해 전압을 조정합니다. 유형: 부하시 탭 체인저(부하 상태에서 작동 가능) 및 무부하(무부하) 탭 체인저(무전압 필요).
6. 보호 장치
가스(부흐홀츠) 계전기:탱크와 컨서베이터 사이의 파이프에 설치되어 내부 결함에 대한 일차적인 보호 역할을 합니다. 심각한 결함이 있는 경우 회로 차단기를 작동시킵니다. 사소한 결함의 경우 경보 신호를 보냅니다. GB/T 6451에 따라 ≥800kVA 변압기에는 Buchholz 계전기가 장착되어야 합니다.
폭발 통풍구(압력 완화 장치):유리 다이어프램으로 밀봉된 탱크 커버에 장착됩니다. 심각한 결함이 발생하고 Buchholz 계전기가 고장 나면 다이어프램이 터져 압력을 방출하고 폭발을 방지합니다.
온도계:최고 오일 온도를 모니터링합니다. ≥1000kVA 변압기에는 원격 신호에 연결할 수 있는 실외 신호 온도계가 장착되어 있어야 합니다.

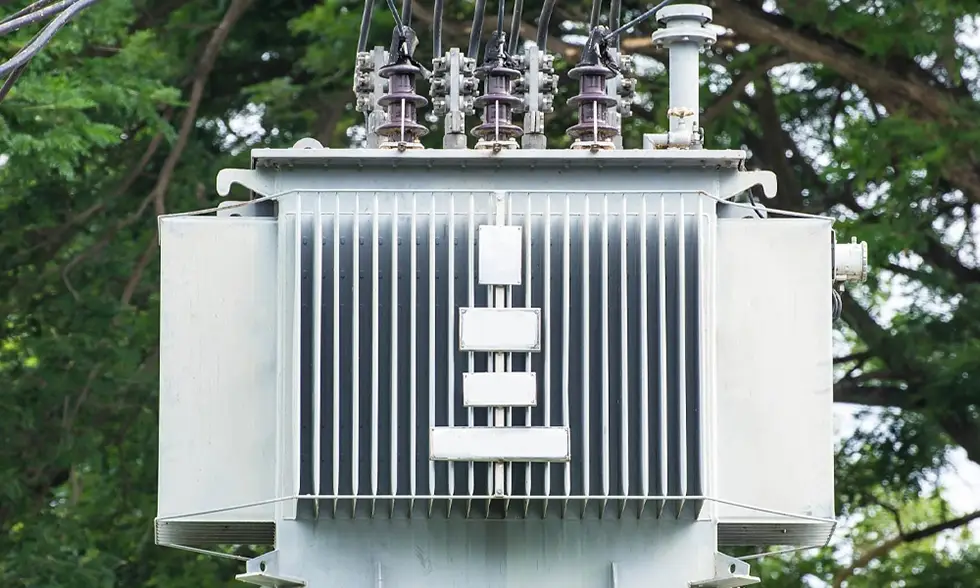

7. 냉각 장비
탱크 벽에 장착되고 파이프로 탱크에 연결된 라디에이터 또는 냉각기가 포함됩니다. 상부 오일과 하부 오일의 온도 차이로 인해 자연 대류가 발생하여 오일 온도가 낮아집니다. 냉각 방식: ONAN(석유-천연 공기-천연), ONAF(석유-천연 공압), OFWF(석유-천연 수력), OFAF(강제 오일 순환) 등
제품 장점
다른 유형(예: 건식 변압기)과 비교하여 유침식 배전 변압기는 다음을 제공합니다.
1. 저렴한 비용 - 높은 비용 효율성
성숙한 제조 및 저렴한 재료(실리콘강, 구리, 오일)로 인해 동급 건식 변압기보다 가격이 30~40% 낮아져 예산이 제한된 그리드 업그레이드 및 SME 프로젝트에 이상적입니다.
2. 우수한 방열성 및 과부하 용량
오일의 높은 비열과 열전도율은 자연 대류와 결합되어 건식 변압기보다 온도 상승을 15~20% 낮게 유지합니다. 단기 과부하 용량(예: 1.2× 정격 전류)은 견고하여 계절별 부하 피크(여름 에어컨, 관개)에 적합합니다.
3. 유지보수가 간단하고 수명이 길다.
완전히 밀봉된 설계(골형 탱크)는 습기/먼지의 유입을 방지합니다. 정상적인 조건에서는 유지 관리가 거의 필요하지 않습니다. 사용 수명은 일반적으로 20~30년으로 건식(15~25년)보다 길어서 장기 운영 비용이 절감됩니다.
4. 높은 에너지 효율 잠재력 - 정책 조정
변압기 에너지 효율 개선 계획에 따라 10kV 유침 변압기가 S13 이상으로 업그레이드되었습니다. 예를 들어, S13-1000kVA 변압기는 무부하 손실이 0.8kW(S11보다 40% 낮음)에 불과하여 연간 6000kWh 이상을 절약합니다. 이는 "이중 탄소" 목표에 따라 상당한 수준입니다.
5. 우수한 절연 성능과 높은 신뢰성
오일은 뛰어난 전기 절연성을 제공하고 진동을 줄여주어 더욱 조용한 작동을 보장합니다.
6. 안정적인 작동 및 균형 잡힌 3상 매개변수
3차원 권선형 코어 설계는 자기 경로 길이를 균일화하여 고조파를 줄이고 전력 품질을 향상시킵니다.
기술적인 매개변수 및 차원
S11-M 오일 침지 변압기 기술 파라미터
정격 용량(kVA)
전압 조합
연결된 그룹 라벨
무부하 손실(W)
부하손실(W) 75℃
무부하 전류(%)
임피던스 전압(%)
외형치수(L×W×H) 설치 4-Φ18(mm)
총 중량(kg)
중전압(kV)
태핑 범위
저전압(kV)
L
W
H
30
6
6.3
6.6
10
10.5
11
15 또는 기타
±5 ±2x2.5
0.38
0.4
0.415
0.44
Dyn11 Yyn0 Yzn11
100
630/600
1.5
4
690
510
920
275
50
130
910/870
1.3
730
510
960
340
63
150
1090/1040
1.2
750
550
1000
385
80
180
1310/1250
1.2
790
620
1020
450
100
200
1580/1500
1.1
790
700
1040
520
125
240
1890/1800
1.1
840
800
1070
625
160
280
2310/2200
1
1070
670
1130
695
200
340
2730/2600
1
1140
750
1140
795
250
400
3200/3050
0.9
1200
800
1190
955
315
480
3830/3650
0.9
1300
860
1210
1085
400
570
4520/4300
0.8
1380
900
1240
1290
500
680
5410/5100
0.8
1450
950
1300
1590
630
Dyn11 Yyn0
810
6200
0.6
4.5
1500
970
1360
1850
800
980
7500
0.6
4
1660
1140
1400
2210
1000
1150
10300
0.6
1690
1190
1530
2570
1250
1360
12000
0.5
1760
1230
1600
3115
1600
1640
14500
0.5
1800
1250
1660
3520
2000
1940
18300
0.4
5
1930
1360
1490
4060
2500
2290
21200
0.4
2080
1360
1570
5105
참고 1:정격 용량이 500kVA 이하인 변압기의 경우, 표의 대각선 위의 부하 손실 값은 Dyn11 또는 Yzn11 결합 그룹에 적용되며, 대각선 아래의 부하 손실 값은 Yyn0 결합 그룹에 적용됩니다.
참고 2:변압기의 연평균 부하율이 35%~40%일 때 표의 손실값을 이용하면 최대 운전효율을 얻을 수 있다.

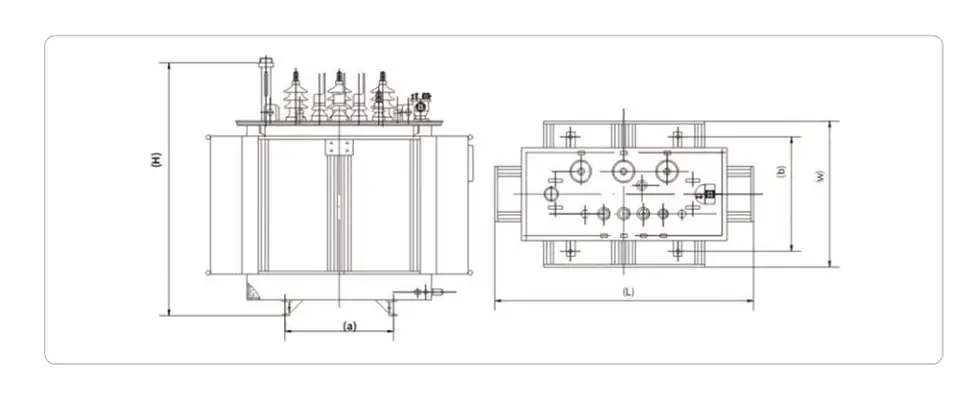

S11-M 유침 변압기 치수
참고:제공된 치수와 무게는 설계 및 선택 시 참조용으로만 제공됩니다. 최종 크기와 무게는 당사 제품 도면에 따릅니다.
S13-M 오일 침지 변압기 기술 매개변수
정격 용량(kVA)
전압 조합
연결된 그룹 라벨
무부하 손실(W)
부하손실(W) 145℃
무부하 전류(%)
임피던스 전압(%)
외형치수(L×W×H) 설치 4-Φ18(mm)
총 중량(kg)
중전압(kV)
태핑 범위
저전압(kV)
L
W
H
30
6
6.3
6.6
10
10.5
11
15 또는 기타
±5 ±2x2.5
0.38
0.4
0.415
0.44
Dyn11 Yyn0 Yzn11
80
630/600
1.5
4
695
490
860
260
50
100
910/870
1.3
725
520
955
365
63
110
1090/1040
1.2
750
535
970
415
80
130
1310/1250
1.2
770
565
985
465
100
150
1580/1500
1.2
800
595
1000
545
125
170
1890/1800
1.1
815
670
1010
585
160
200
2310/2200
1.1
1015
645
1055
695
200
240
2730/2600
1
1020
650
1115
810
250
290
3200/3050
1
1140
730
1120
930
315
340
3830/3650
0.9
1195
785
1175
1075
400
410
4520/4300
0.9
1265
855
1195
1255
500
480
5410/5100
0.8
1325
915
1240
1435
630
Dyn11 Yyn0
570
6200
0.8
4.5
1465
960
1295
1880
800
700
7500
0.6
4
1515
995
1340
2145
1000
830
10300
0.6
1605
1095
1460
2455
1250
970
12000
0.5
1685
1145
1485
2840
1600
1170
14500
0.5
1775
1225
1580
3310
2000
1550
18300
0.4
5
1855
1265
1600
3960
2500
1830
21200
0.4
1885
1305
1780
4980
참고 1:정격 용량이 500kVA 이하인 변압기의 경우, 표의 대각선 위의 부하 손실 값은 Dyn11 또는 Yzn11 결합 그룹에 적용되며, 대각선 아래의 부하 손실 값은 Yyn0 결합 그룹에 적용됩니다.
참고 2:변압기의 연평균 부하율이 35%~40%일 때 표의 손실값을 이용하면 최대 운전효율을 얻을 수 있다.
S13-M 유침 변압기 치수
참고:제공된 치수와 무게는 설계 및 선택 시 참조용으로만 제공됩니다. 최종 크기와 무게는 당사 제품 도면에 따릅니다.
S14-M 오일 침지 변압기 기술 매개변수
정격 용량(kVA)
전압 조합
연결된 그룹 라벨
무부하 손실(W)
부하손실(W) 75℃
무부하 전류(%)
임피던스 전압(%)
외형사이즈 L×W×H(mm)
총 중량(kg)
중전압(kV)
태핑 범위
저전압(kV)
4-Φ18 설치
30
6
6.3
6.6
10
10.5
11
15 또는 기타
±5 ±2x2.5
0.38
0.4
0.415
0.44
Dyn11 Yyn0 Yzn11
80
505/480
1.5
4
785×710×880
370
50
100
730/695
1.3
800×730×940
480
63
110
870/830
1.2
815×720×970
535
80
130
1050/1000
1.2
830×740×990
580
100
150
1260/1200
1.1
875×790×1010
705
125
170
1510/1440
1.1
875×770×1050
775
160
200
1850/1760
1
935×820×1140
975
200
240
2180/2080
1
995×870×1140
1140
250
290
2560/2440
0.9
995×900×1180
1240
315
340
3060/2920
0.9
1030×880×1250
1425
400
410
3610/3440
0.8
1075×910×1270
1635
500
480
4330/4120
0.8
1120×930×1320
1950
630
Dyn11 Yyn0
570
4960
0.6
4.5
1165×950×1350
2150
800
700
6000
0.6
4
1210×1050×1390
2515
1000
830
8240
0.6
1520×1020×1450
2635
1250
970
9600
0.5
1630×1090×1540
3210
1600
1170
11600
0.5
1680×1150×1600
3905
2000
1550
14600
0.4
5
1890×1300×1600
4130
2500
1830
16900
0.4
1990×1360×1700
5250
참고 1:정격 용량이 500kVA 이하인 변압기의 경우, 표의 대각선 위의 부하 손실 값은 Dyn11 또는 Yzn11 결합 그룹에 적용되며, 대각선 아래의 부하 손실 값은 Yyn0 결합 그룹에 적용됩니다.
참고 2:변압기의 연평균 부하율이 35%~40%일 때 표의 손실값을 이용하면 최대 운전효율을 얻을 수 있다.
S14-M 유침 변압기 치수
참고:제공된 치수와 무게는 설계 및 선택 시 참조용으로만 제공됩니다. 최종 크기와 무게는 당사 제품 도면에 따릅니다.
